MIXIT
Kavitationsgefahr
∆p
valve
[bar]
3
2.5
2
1.5
1
0.5
0
0.0 0.5 1.0

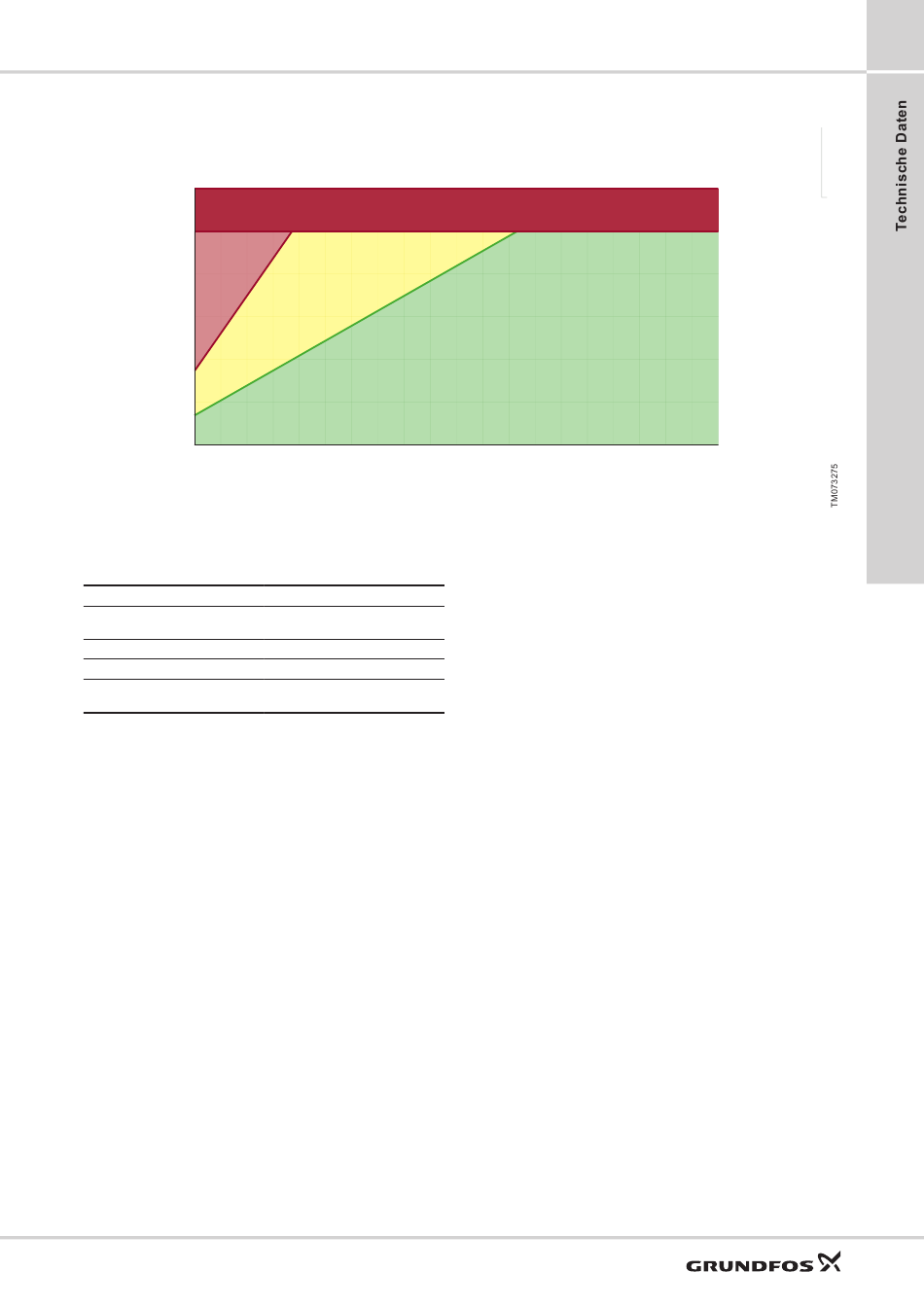

Kavitationsgefahr in Anlagen mit einer Medientemperatur von 20 °C. Y-Achse: Differenzdruck [bar]. X-Achse: Statischer
Druck, relativ [bar].
Farbiger Bereich
Grün
Gelb
Hellrot
Dunkelrot
Als Faustregel gilt, dass der relative statische Druck
mindestens das 3-fache des Differenzdrucks an allen
Ventilen der Anlage betragen muss. Gemäß der
Abbildung oben tritt Kavitation im hellroten Bereich auf,
während der dunkelrote Bereich außerhalb der
Spezifikation liegt. Halten Sie sich von den roten
Bereichen fern und vermeiden Sie möglichst den gelben
Bereich. Die Kavitationsgefahr steigt mit der Temperatur,
so dass der statische Druck entsprechend angepasst
werden muss.
1.5 2.0 2.5 3.0 3.5 4.0 4.5
Beschreibung
Keine oder nur geringe
Kavitationsgefahr
Kavitationsgefahr
Kavitation
Der Differenzdruck darf 2,5 bar
nicht übersteigen.
5.0 5.5 6.0 6.5 7.0 7.5 8.0 8.5 9.0 9.5 10.0
p
system
[bar]
10
