MIXIT

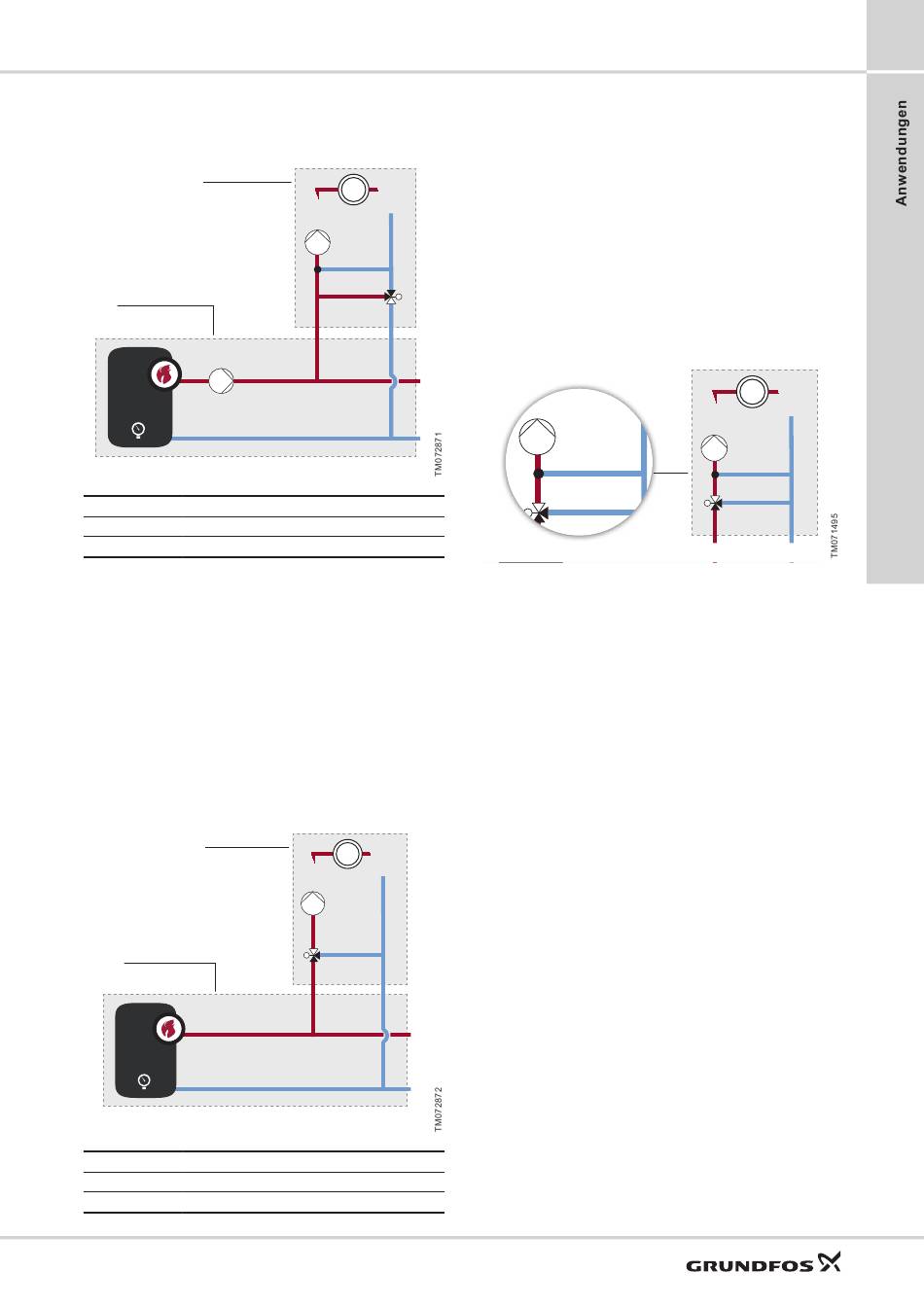

Einspritzschaltung mit 3-Wege-Ventil

2
1
Pos. Beschreibung
1 Primärkreis
2 Sekundärkreis
Diese hydraulische Schaltung bietet sich an, wenn ein
schnelles Antwortverhalten gefordert ist. Sie wird häufig
verwendet, wenn zwischen der Wärmeerzeugung und
dem Verbraucher große Entfernungen zu überbücken
sind. Da der Volumenstrom und die Temperatur im
Primärkreis (1) konstant sind, steigt die Temperatur im
Sekundärkreis (2) sofort an, wenn Wasser aus dem
Primärkreis eingespritzt wird. Diese hydraulische
Schaltung wird nur selten verwendet, obwohl ein Teil des
Primärvolumenstroms ständig umgewälzt wird. Wegen der
hohen Anlagentemperatur ist sie nicht für
Fernwärmeheizungen und Brennwertkessel geeignet.

Beimischschaltung mit 3-Wege-Ventil

2
1
Pos. Beschreibung
1 Primärkreis
2 Sekundärkreis
Die Beimischschaltung mit 3-Wege-Ventil wird in der
Regel bei Anlagen verwendet, bei denen die Art der
Wärmequelle einen variablen Volumenstrom zulässt.
Unter diesen Bedingungen ist keine Primärpumpe
erforderlich. Deshalb ist diese Art des Mischkreises nicht
für Anwendungen geeignet, bei denen der Kessel weit
entfernt von der Regeleinheit angeordnet ist.
Ist die Vorlauftemperatur auf der Primärseite erheblich
höher als die maximale Vorlauftemperatur auf der
Sekundärseite, wird empfohlen, einen Mischkreis mit 3-
Wege-Ventil und festem Bypass zu installieren. Denn der
Bypass sorgt für ein Einspritzen von Rücklaufwasser auch
in dem seltenen Fall, dass der Strom ausfällt oder das
Ventil blockiert.
Fester Bypass in einer Beimischschaltung mit 3-Wege-
Ventil
Der Mischkreis wird mit einem variablen Volumenstrom
auf der Primärseite (1) und einem konstanten
Volumenstrom auf der Sekundärseite (2) betrieben.
Bei dieser Schaltung wird warmes Wasser über ein 3-
Wege-Ventil in den Sekundärkreis (2) geleitet. Ein Teil des
Sekundärvolumenstroms wird über das Ventil wieder
zurückgeführt. Die beiden Volumenströme werden am
Mischpunkt im Ventil miteinander vermengt.
