Kugelventil

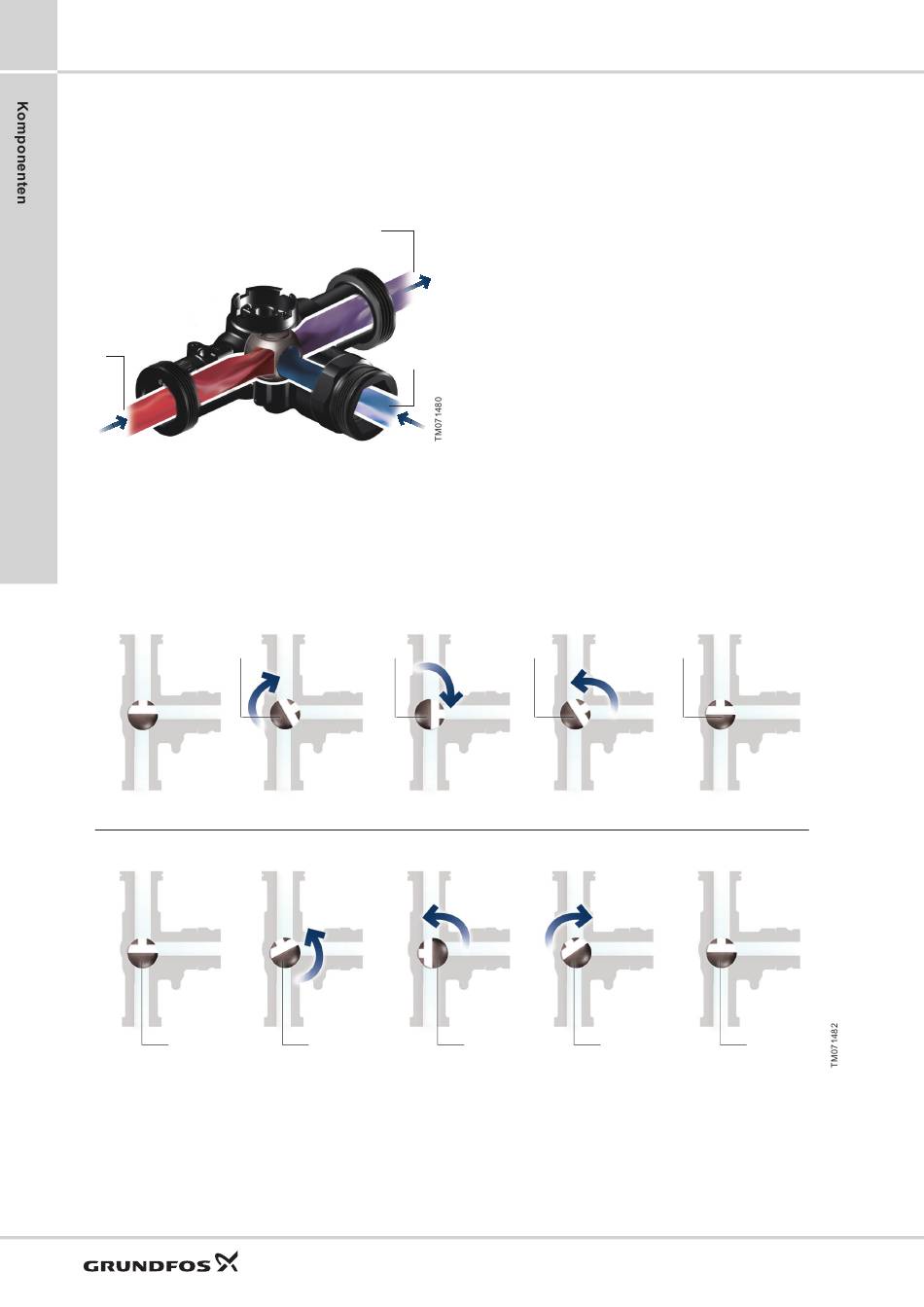

Bei der Regeleinheit MIXIT wird warmes Wasser über den
Stutzen A zugeführt und mit dem über den Stutzen B
zuströmenden Rücklaufwasser vermischt. Das
Mischwasser wird dann über den Stutzen AB
weitergeleitet.
A
Dank der einzigartigen Gestaltung des Kugelventils kann
die MIXIT sowohl als 2-Wege-Ventil als auch als 3-Wege-
Ventil eingesetzt werden, indem einfach die
Öffnungsrichtung des Kugeventils geändert wird.
Verwendung als 2-Wege- und 3-Wege-Ventil
l
l
Oben: Verwendung als 2-Wege-Ventil. Unten: Verwendung als 3-Wege-Ventil.
24
AB
B
ll lll
ll
2-Wege-Ventil mit Bypass
Durch Drehen des Kugelventils im Uhrzeigersinn (Stellung
I-II-III) wird der Stutzen A ausgehend vom geschlossenen
Zustand (I) teilweise (II) oder vollständig geöffnet (III).
Durch Drehen des Kugelventils gegen den Uhrzeigersinn
(III-II-I) erfolgt das Schließen des Kugelventils in
entgegengesetzter Reihenfolge. Der Stutzen B ist dabei
immer vollständig geöffnet und wirkt so als Bypass.
3-Wege-Ventil
Durch Anpassen der Ventilstellung gegen den
Uhrzeigersinn (I-II-III) wird der Stutzen A immer weiter
geöffnet und der Stutzen B immer weiter geschlossen.
Erfolgt die Anpassung der Ventilstellung gegen den
Uhrzeigersinn (III-II-I), wird der Stutzen B immer weiter
geöffnet und den Stutzen A mehr und mehr geschlossen.
ll
lll ll
MIXIT
l
l
