Grundfos MIXIT Datenheft Seite 48

10
Ventileigenschaften

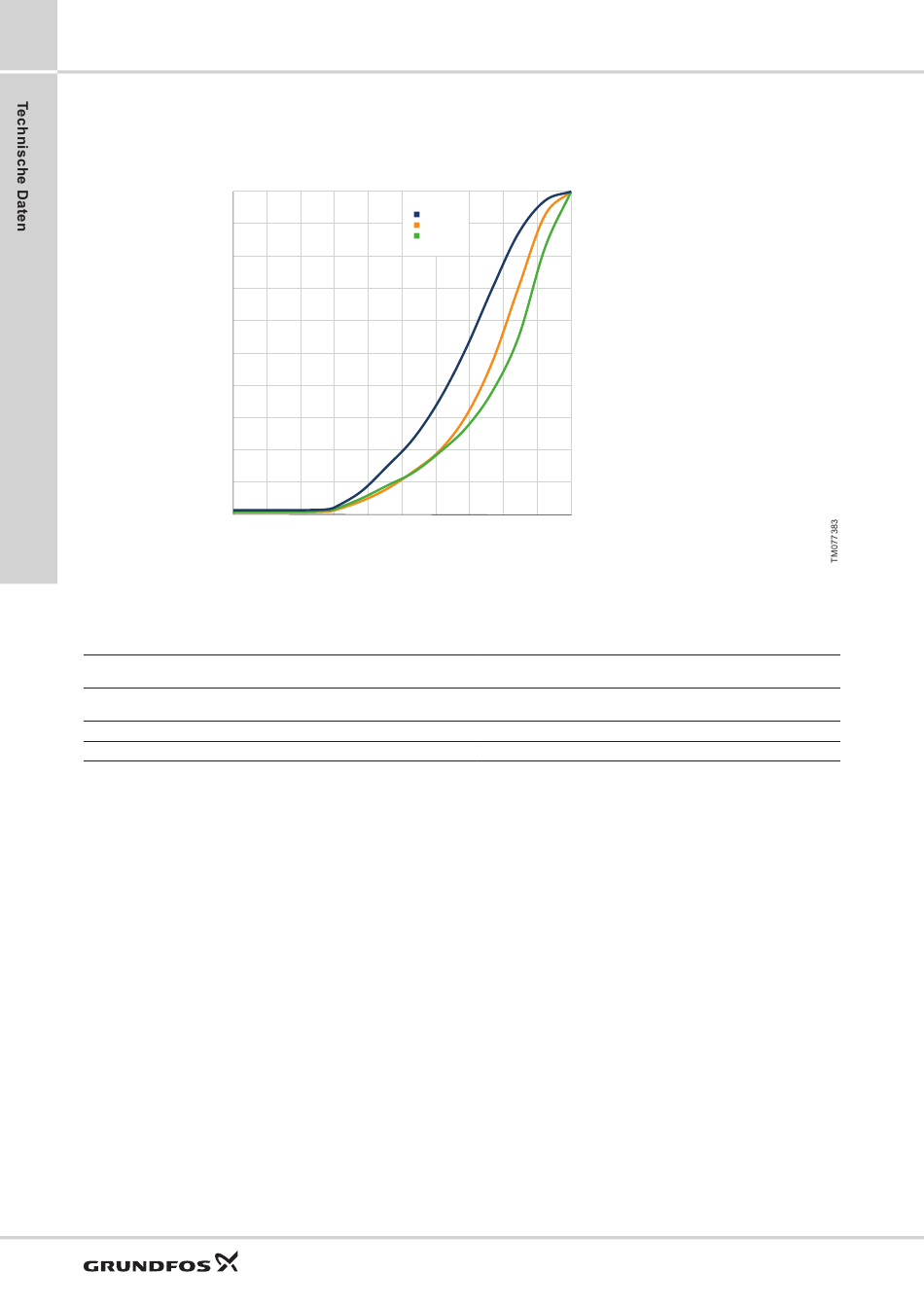

Inhärente Durchflusscharakteristik für A-AB in modifiziertem gleichem Prozentsatz. X-Achse: Relativer Hub, h. Y-Achse:
Relativer Durchflusskoeffizient Φ.
Inhärente Durchflusscharakteristik A-AB
Inhärente Durchflusscharakteristik B-AB, Dreiwegefunktion
Inhärente Durchflusscharakteristik B-AB, Zweiwegefunktion
Inhärenter Bereich A-AB
48
φ
1.0
0.9
0.8
0.7
0.6
0.5
0.4
0.3
0.2
0.1
0.0
0.0 0.1 0.2 0.3 0.4
DN 25-6.3
DN 25-10
DN 32-16
0.5 0.6 0.7 0.8 0.9 1.0
h
Modifizierter gleicher Prozentsatz (geprüft gemäß EN 60534-2-4 und
VDI/VDE 2173)
Modifizierter gleicher Prozentsatz (geprüft gemäß EN 60534-2-4 und
VDI/VDE 2173)
Vollständig geöffnet
> 150 (geprüft gemäß EN 60534-2-4 und VDI/VDE 2173)
MIXIT
