Temperaturregler - Grundfos MIXIT Datenheft

6

Temperaturregler

Ab Werk ist MIXIT so konfiguriert, dass das
Temperaturverhalten der Anlage in den meisten Fällen
dem mittleren Diagramm in der Abbildung entspricht. Dies
ist das ideale Verhalten. In einigen Fällen kann es jedoch
erforderlich sein, es anzupassen.
1.5
1
0.5
0
0 500
1.5
1
0.5
0
0 500
1.5
1
0.5
0
0 500

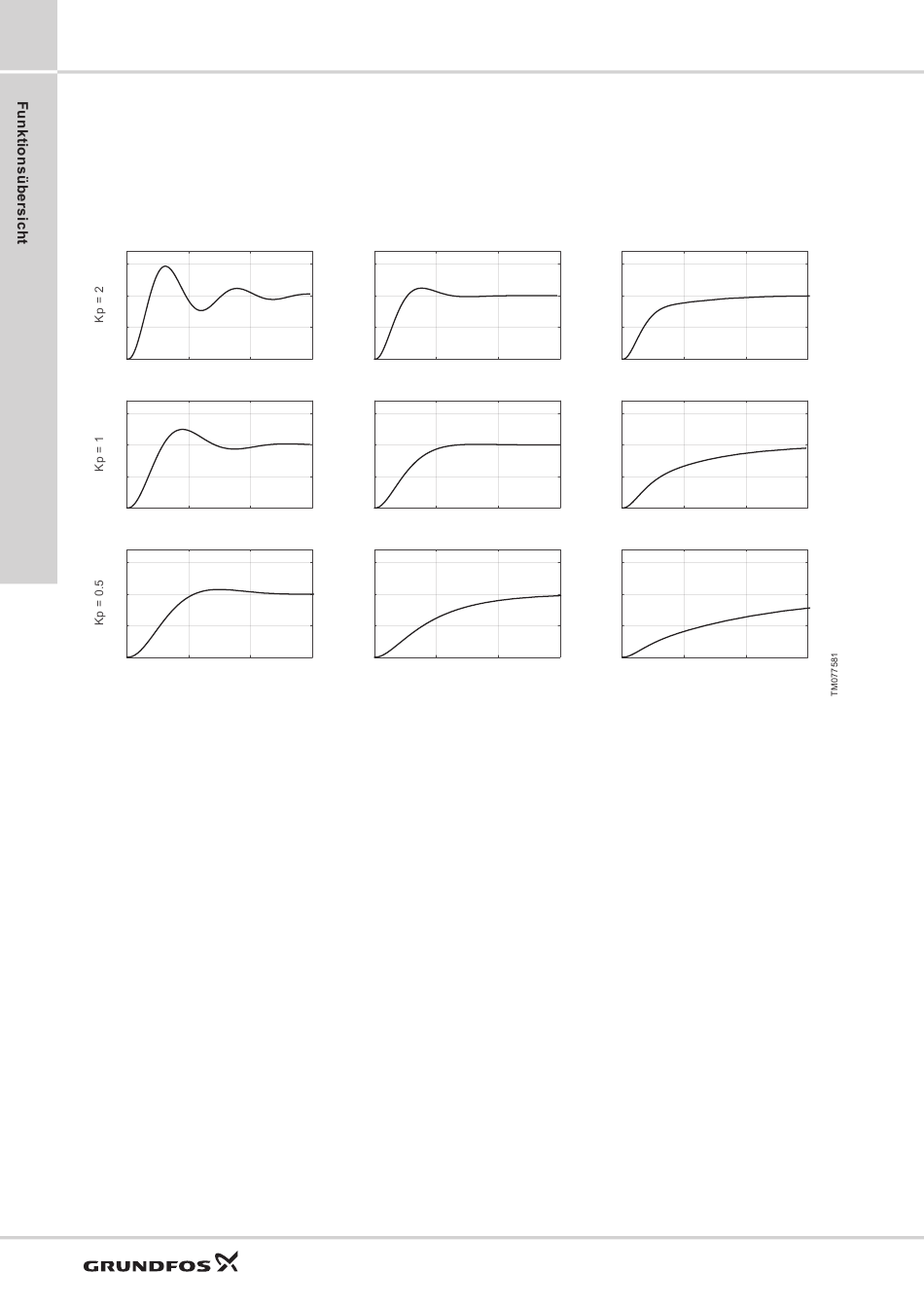

Typische Reaktionen auf eine Sprungeingabe für PI-Regelstrecken wie MIXIT
Durch Erhöhen der Proportionalverstärkung (Kp) des
Reglers, wie in der oberen Zeile der Abbildung dargestellt,
steigt das Reaktionsverhalten schneller an. Ist die
Verstärkung zu hoch, treten ungedämpfte Schwingungen
auf. Ist die Verstärkung noch höher, setzen sich die
Temperaturschwingungen fort, was zu Instabilität führt.
Durch Absenken der Proportionalverstärkung des
Reglers, wie in der unteren Zeile der Abbildung
dargestellt, wird das Reaktionsverhalten langsamer.
Durch Erhöhen der Integralzeit (Ti), wie in der rechten
Spalte in der Abbildung dargestellt, dauert es länger, bis
der Sollwert erreicht ist. Eine Verringerung der Integralzeit
hat den gegenteiligen Effekt, der in der linken Spalte der
Abbildung dargestellt ist.
Diese Funktion kann nur über Grundfos GO Remote
angepasst werden.
28
1.5
1
0.5
0
1000 1500 0
1.5
1
0.5
0
1000 1500 0
1.5
1
0.5
0
1000 1500 0
Ti = 50
500 1000 1500
500 1000 1500
500 1000 1500
Ti = 100
1.5
1
0.5
0
0 500 1000
1.5
1
0.5
0
0 500 1000
1.5
1
0.5
0
0 500 1000
Ti = 200
MIXIT
