Rückschlagventil
Die Gewindeausführungen der MIXIT sind werkseitig mit
einem Rückschlagventil ausgerüstet. Für die
Flanschausführungen sind Rückschlagventile als Zubehör
erhältlich, die außen am Stutzen B der Regeleinheit MIXIT
installiert werden.
Das Rückschlagventil stellt sicher, dass das Medium in
der erforderlichen Richtung durch die Rohrleitung strömt,
auch wenn die Druckverhältnisse zu einer
Strömungsumkehr führen würden.
Einige Anlagen erfordern ein Rückschlagventil, während
bei anderen Anlagen auf ein Rückschlagventil verzichtet
werden kann. Deshalb kann das Rückschlagventil ganz
einfach ausgebaut werden, um die Rohrleitungsverluste
zu reduzieren.

Ventilsitze

Die in der MIXIT verwendeten Ventilsitzringe aus PTFE
zeichnen sich durch eine hohe Festigkeit und einen
geringen Reibungswiderstand aus. Die zwischen dem
Ventilgehäuse und den Ventilsitzen im Stutzen A und B
angeordneten O-Ringe aus EPDM erzeugen einen
Anpressdruck, sodass das Ventil weniger anfällig
gegenüber Verschleiß sowie Fertigungs- und
Einbautoleranzen ist.

Sensoren

Die Regeleinheit MIXIT ist mit einem Durchflusssensor
und einem Temperaturfühler ausgestattet. Der integrierte
Temperaturfühler in Standardausführung (ITS2) misst die
Temperatur am Stutzen B. Der eingebaute Vortex-
Durchflusssensor in Standardausführung (VFS) misst den
Volumenstrom am Stutzen A und wird für die
Druckunabhängigkeitsfunktion benötigt. Zusätzlich misst
der Sensor die Temperatur am Stutzen A.
Dank der eingebauten Sensoren, der hohen
mechanischen Auflösung des Regelventils und der
Bauweise des Kugelventils kann die Regeleinheit MIXIT
bei einer geringeren Druckdifferenz als herkömmliche
mechanische Lösungen betrieben werden.
Nach dem Verknüpfen mit einer Umwälzpumpe der
Baureihe MAGNA3 kann die MIXIT alle von der MAGNA3
gemessenen Paramter zum Regeln nutzen.
1

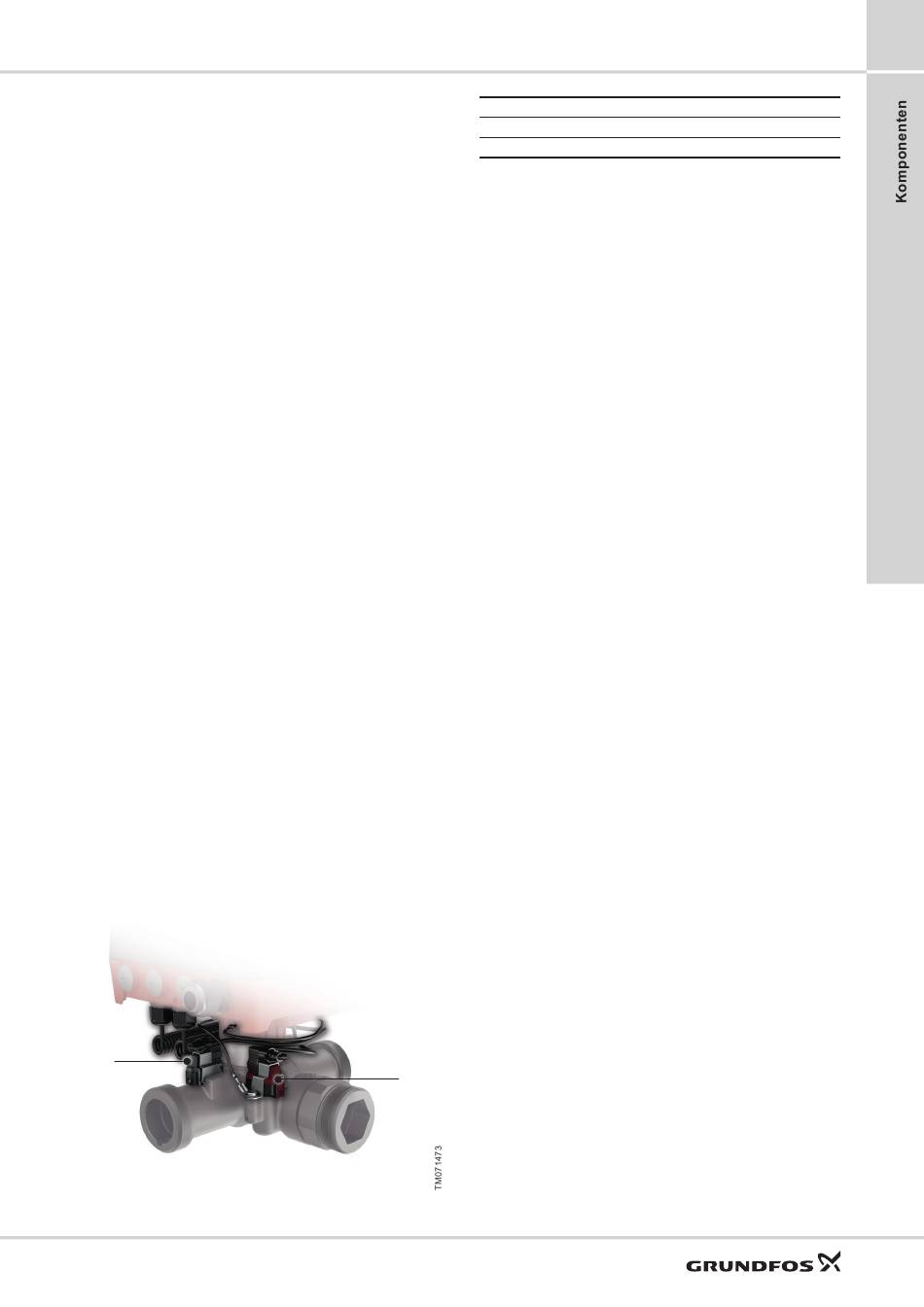

Pos. Beschreibung
1 Vortex Durchflusssensor in Standardausführung (VFS)
2 Integrierter Temperaturfühler in Standardausführung (ITS2)
Weitere Informationen
Integrierter Temperaturfühler in Standardausführung
(ITS2)
Vortex Durchflusssensor in Standardausführung (VFS)
Vortex Durchflusssensor in
Standardausführung (VFS)
Bei dem Vortex-Durchflusssensor der Serie Grundfos
Direct Sensors™ handelt es sich um einen kombinierten
Durchfluss- und Temperatursensor (2-in-1-Sensor). Das
Messprinzip basiert auf der Wirbelablösung hinter einem
Staukörper. Die Durchflusssensoren VFS können auch in
Verbindung mit aggressiven Medien eingesetzt werden.
Der Sensor basiert auf der MEMS-Technologie (mikro-
elektromechanische Systeme) in Verbindung mit einer
korrosionsbeständigen Silicoat®-Beschichtung, die auf
dem Sensorchip aufgebracht wird.
Integrierter Temperaturfühler in
Standardausführung (ITS2)
Bei dem integrierten Temperaturfühler in
Standardausführung (ITS2) handelt es sich um einen
Sensor der Serie Grundfos Direct Sensors™. Der
Temperaturfühler ITS2 kann auch in Verbindung mit
aggressiven Medien eingesetzt werden. Der Sensor
basiert auf der MEMS-Technologie (mikro-
elektromechanische Systeme) in Verbindung mit einer
korrosionsbeständigen Silicoat®-Beschichtung, die auf
dem Sensorchip aufgebracht wird.
