Abmessungen; Gewindeausführung - Grundfos MIXIT Datenheft

MIXIT

11. Abmessungen

Gewindeausführung
D [Zoll] L1
25-6,3 L NRV G 1 1/2 240
25-6,3 R NRV G 1 1/2 240
25-10 L NRV G 1 1/2 240
25-10 R NRV G 1 1/2 240
32-16 L NRV G 2 240
32-16 R NRV G 2 240
B2
B1

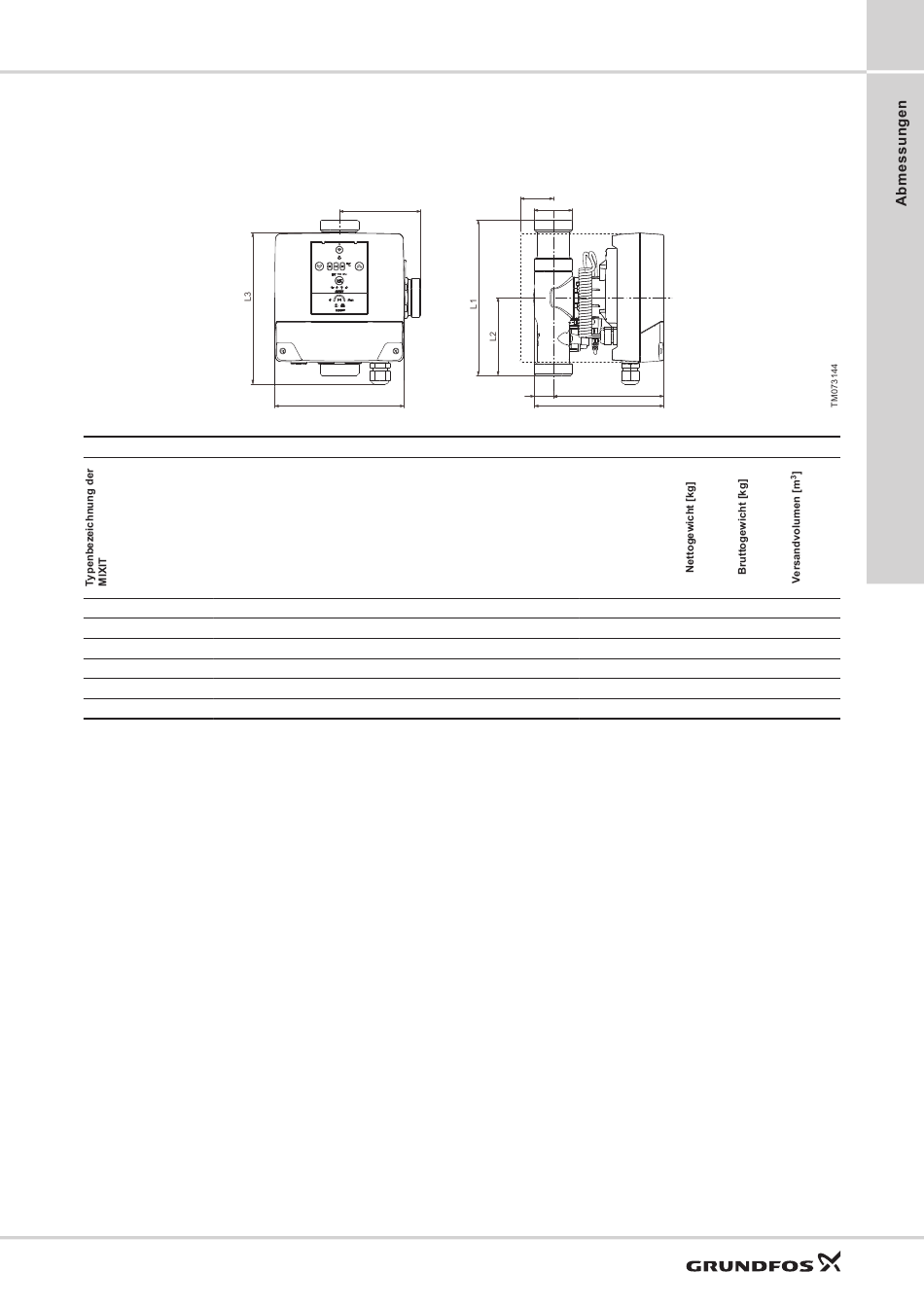

Abmessungen[mm]
L2 L3 B1 B2
120 233 200 125
120 233 200 125
120 233 200 125
120 233 200 125
120 233 200 125
120 233 200 125
H4
D
H1 H2
H3
H1 H2 H3 H4
26 168 194 60
26 168 194 60
26 168 194 60
26 168 194 60
29 171 200 57
29 171 200 57
5,4 6,4 0,032
5,4 6,4 0,032
5,4 6,4 0,032
5,4 6,4 0,032
6 7 0,032
6 7 0,032
