4
Installation der MIXIT in einer
Fußbodenheizung

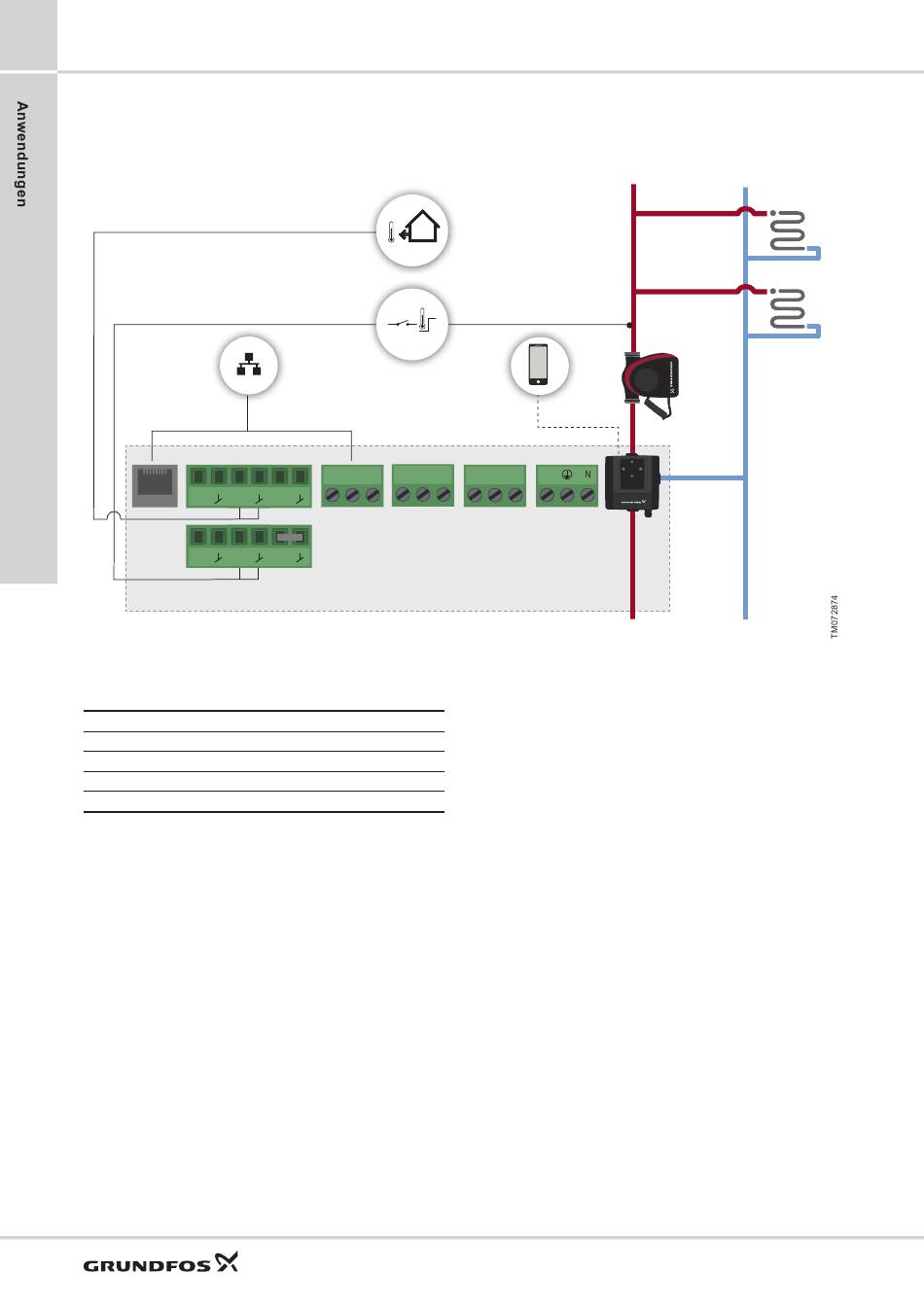

Anschlussmöglichkeiten bei Installation der MIXIT in einer Fußbodenheizung
Pos. Beschreibung
1 Bluetooth-Verbindung zu einem Smartphone über Grundfos GO
2 Anbindung an eine Gebäudeleittechnik
3 Außentemperaturfühler (Pt1000)
4 Temperaturschutzschalter (externer Übertemperaturschutz)
Bei der Installation in einer Fußbodenheizung regelt die
Regeleinheit MIXIT die Vorlauftemperatur zu den
einzelnen Zonen der Fußbodenheizung.
Im oberen Installationsbeispiel wird die MIXIT in
Verbindung mit den folgenden Signalgebern verwendet:
• Außentemperaturfühler, um folgende Funktionen
nutzen zu können:
- Witterungsführung
- Warmwetterabschaltung.
• Bimetall-Temperaturschutzschalter für den
Übertemperaturschutz. Sobald eine vorgegebene
maximale Temperatur erreicht wird, wird der Eingang
an der MIXIT aktiviert, um das Ventil zu schließen. Der
Schalter dient als zusätzlicher Schutz, weil die MIXIT
bereits die Vorlauftemperatur im Mischkreis regelt und
über einen integrierten Übertemperaturschutz für
Fußbodenheizungen verfügt. Siehe den Abschnitt
Überhitzungsschutz der Fußbodenheizung
18
3
4
2
A Y B
1 3 5
7 9 11
1
NC1 NO1 C1 NC2 NO2 C2 L

Datennutzung

Die Regeleinheit MIXIT empfängt Messdaten über die
Vorlauftemperatur im Mischkreis vom in der Pumpe
integrierten Temperaturfühler. Die MIXIT selbst misst
folgende Parameter:
• Volumenstrom und Temperatur am Stutzen A
• Temperatur am Stutzen B.
Die Messwerte können für folgende Funktionen genutzt
werden:
• Temperaturregelung
• Druckunabhängigkeit
• Rücklauftemperaturbegrenzung
• Heizleistungsbegrenzung
• Wärmemengenerfassung.
Weitere Informationen
6. Funktionsübersicht
Übersicht über die Klemmenanschlüsse
MIXIT
