Montage
Kessel montieren

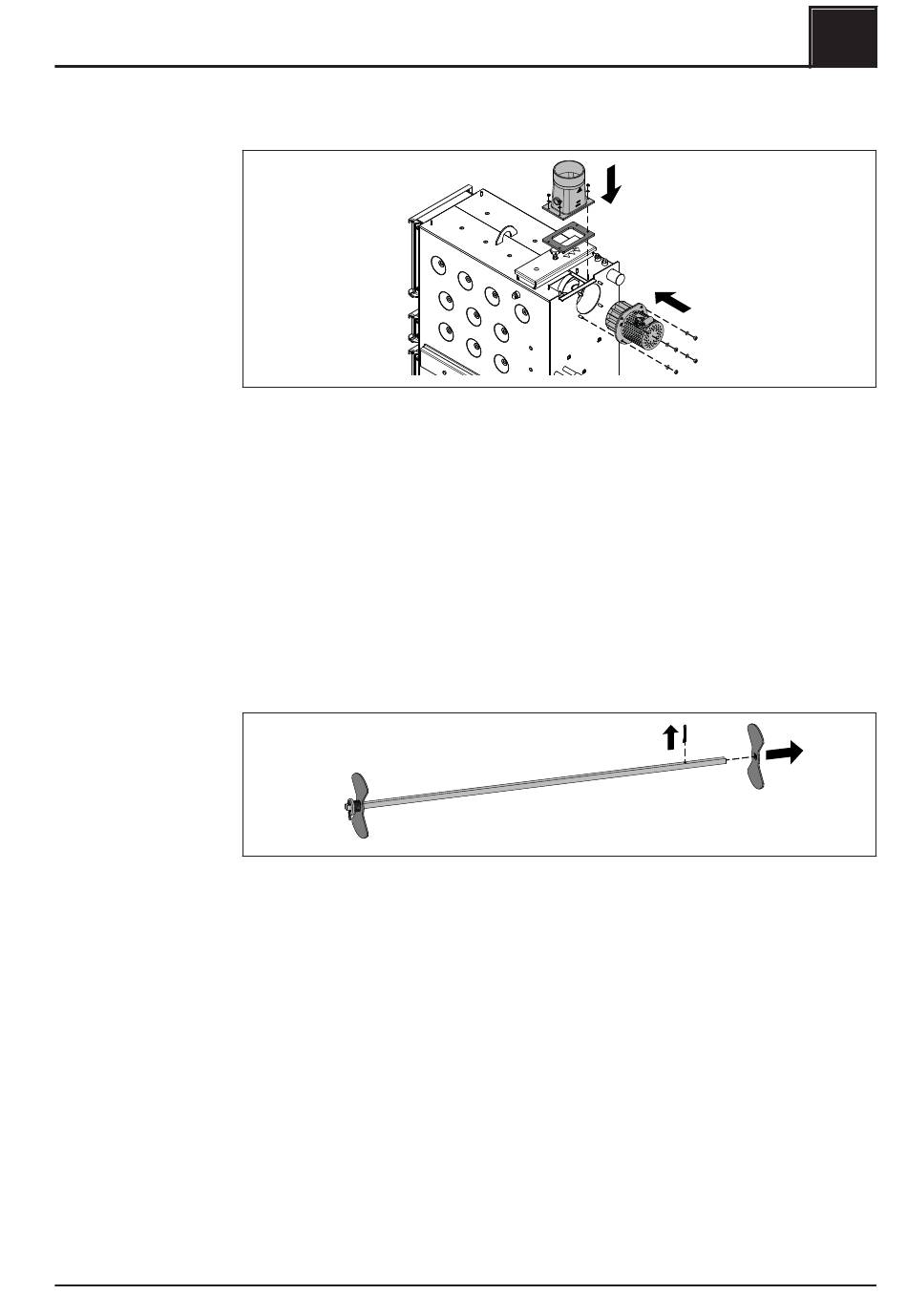

5.5.2 Abgasrohrstutzen und Saugzuggebläse montieren
5.5.3 Luftgestänge für Primär- und Sekundärluft montieren
Montageanleitung S3 Turbo | M1081420_de
❒ Keramikfaser-Dichtung aufstecken
❒ Abgasrohrstutzen positionieren und mit vormontierten Beilagscheiben und Muttern
befestigen
➥ Achtung: 1/2"-Anschluss muss von hinten gesehen nach rechts zeigen!
❒ Saugzuggebläse an der Rückseite des Kessels positionieren und mit vier Muttern
und Beilagscheiben montieren
➥ Achtung: Flansch nicht überspannen!
Handsteller oder Stellmotoren können entweder an der linken oder rechten Seite am
Kessel montiert werden.
❒ Splint an beiden Luftgestängen gegenüber der Feder demontieren und jeweils
eine Luftklappe abziehen
Die nachfolgenden Schritte zeigen die Montage des Luftgestänges, wenn die
Handsteller/Stellmotoren an der rechten Seite des Kessels montiert werden. Werden
die Handsteller/Stellmotoren an der linken Seite des Kessels montiert, die
nachfolgenden Schritte sinngemäß seitenverkehrt ausführen.
