Technik

Abmessungen

4 Technik

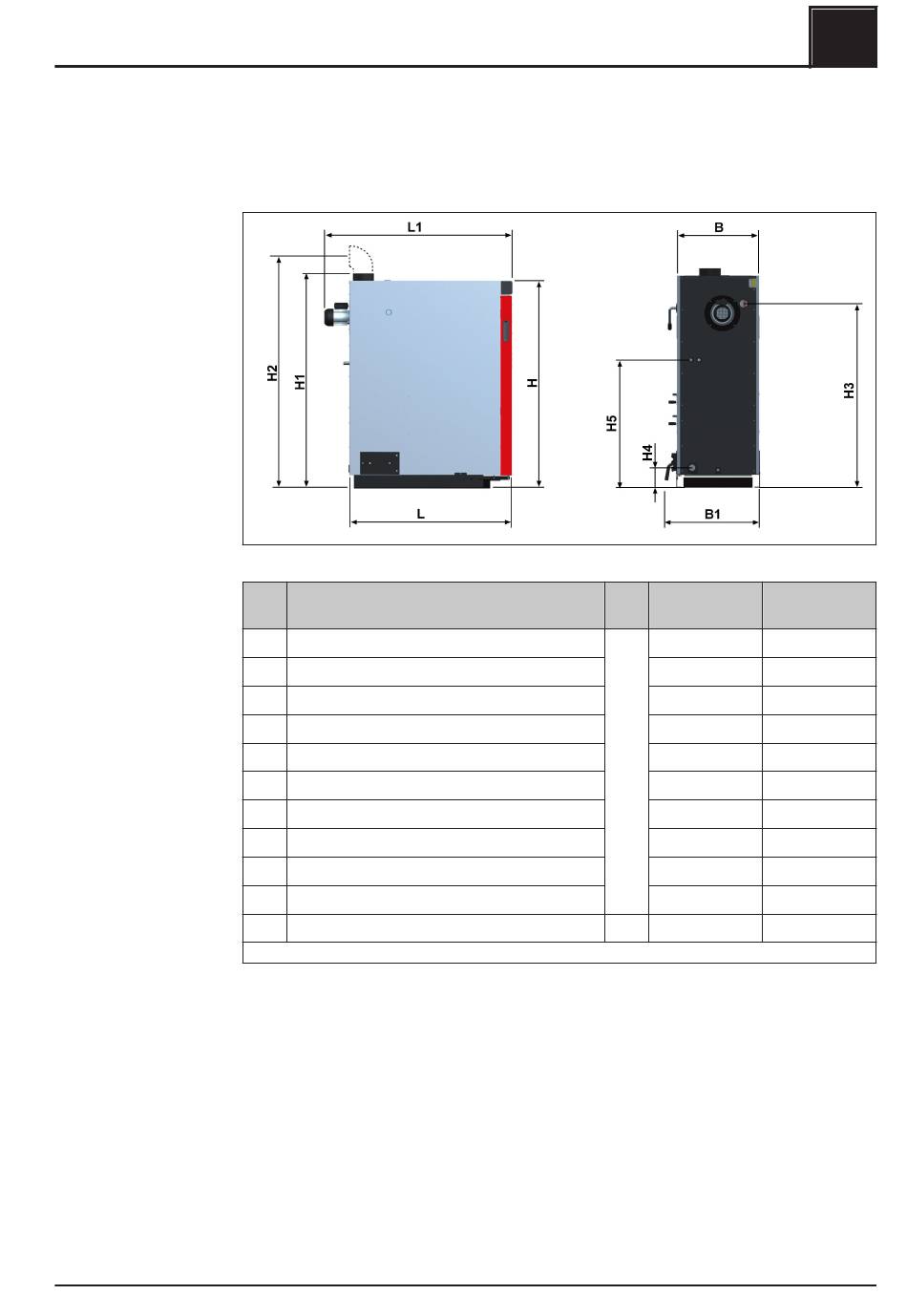

4.1 Abmessungen
Montageanleitung S3 Turbo | M1081420_de
Maß Benennung
L Länge Kessel
L1 Gesamtlänge inkl. Saugzuggebläse
B Breite Kessel
B1 Gesamtbreite inkl. Seitlicher Reinigungstür
H Höhe Kessel
H1 Gesamthöhe inkl. Abgasstutzen
H2 Höhe Anschluss Abgasrohr
H3 Höhe Anschluss Vorlauf
H4 Höhe Anschluss Rücklauf
H5 Höhe Anschluss Sicherheitsbatterie
H6 Höhe Anschluss Entleerung
1. gilt auch für S3 Turbo 18 (nur in Italien erhältlich)
Einh. S3 Turbo
20-30
1)
mm 1160
1260
570
680
1470
1530
1750
1280
140
890
120
4
S3 Turbo
40-45
1250
1350
670
780
1570
1630
1850
1380
140
970
120
19
