S3 Turbo 40/45:
48

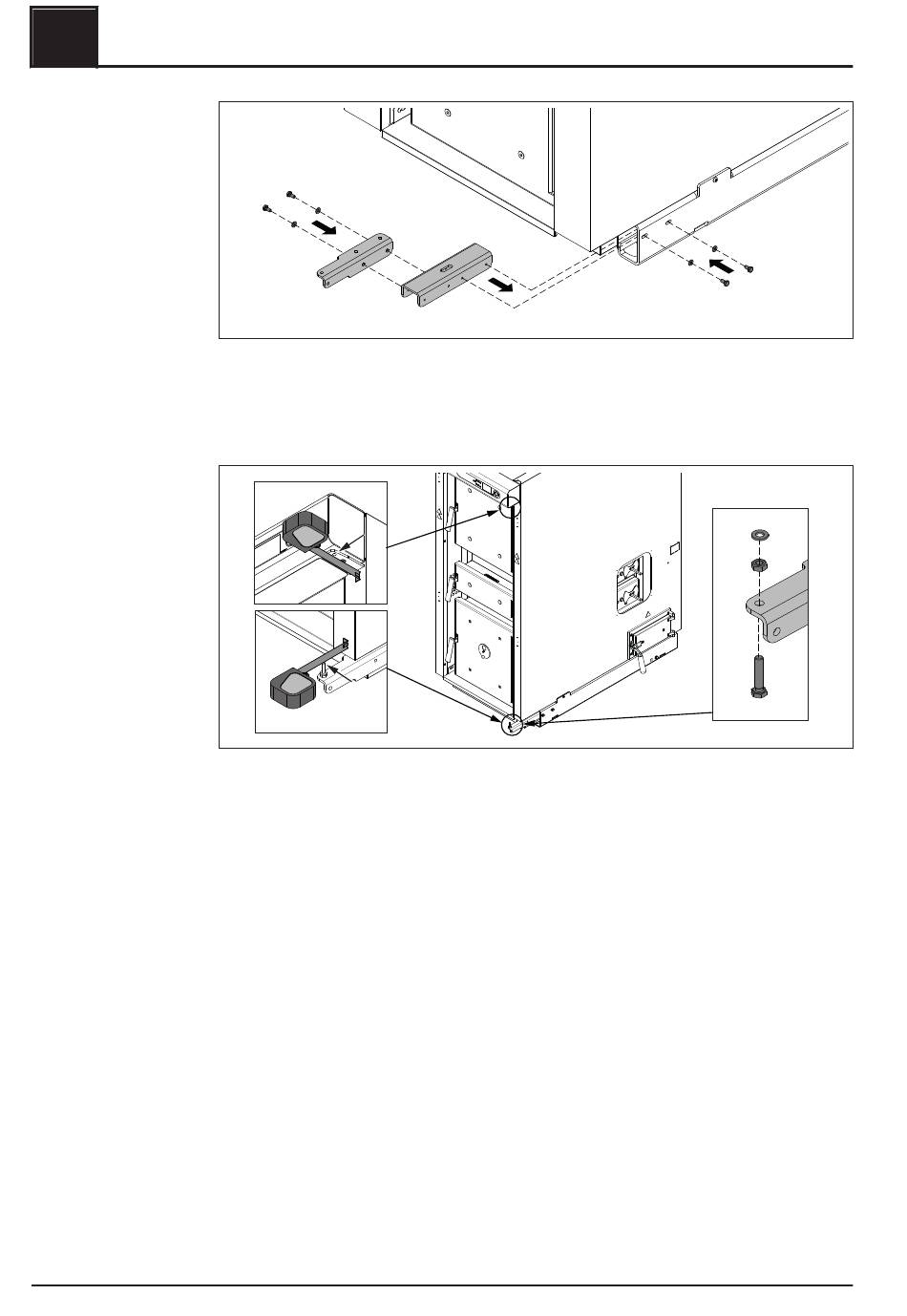

❒ Untere Türhalterung mit zwei Sechskant-Schrauben M 6 x 12 am U-Profil
montieren
❒ Türhalterung mit U-Profil einschieben und die beiden Sechskant-Schrauben M 6 x
12 leicht anziehen
❒ Abstand vom Isolier-Seitenteil zur Mitte der Bohrung für die Isoliertür an der
oberen Halterung messen
❒ Abstand vom Isolier-Seitenteil zur Mitte der Bohrung an der unteren Türhalterung
messen
➥ Die beiden Abstände müssen ident sein!
➥ Wenn erforderlich, die Lage der unteren Türhalterung korrigieren
❒ Die zwei Sechskant-Schrauben der unteren Türhalterung fixieren
❒ Am vorderen Ende der unteren Türhalterung Sechskant-Schraube M 6 x 30 von
unten durchstecken, mit Mutter fixieren und eine Beilagscheibe auflegen
