Fülltür umbauen
30
➥ Mit den Scharnierbolzen oben und unten fixieren
❒ Sicherungen bei den Scharnierbolzen oben und unten wieder anbringen
➥ Dazu z.B. zwei Schraubendreher verwenden

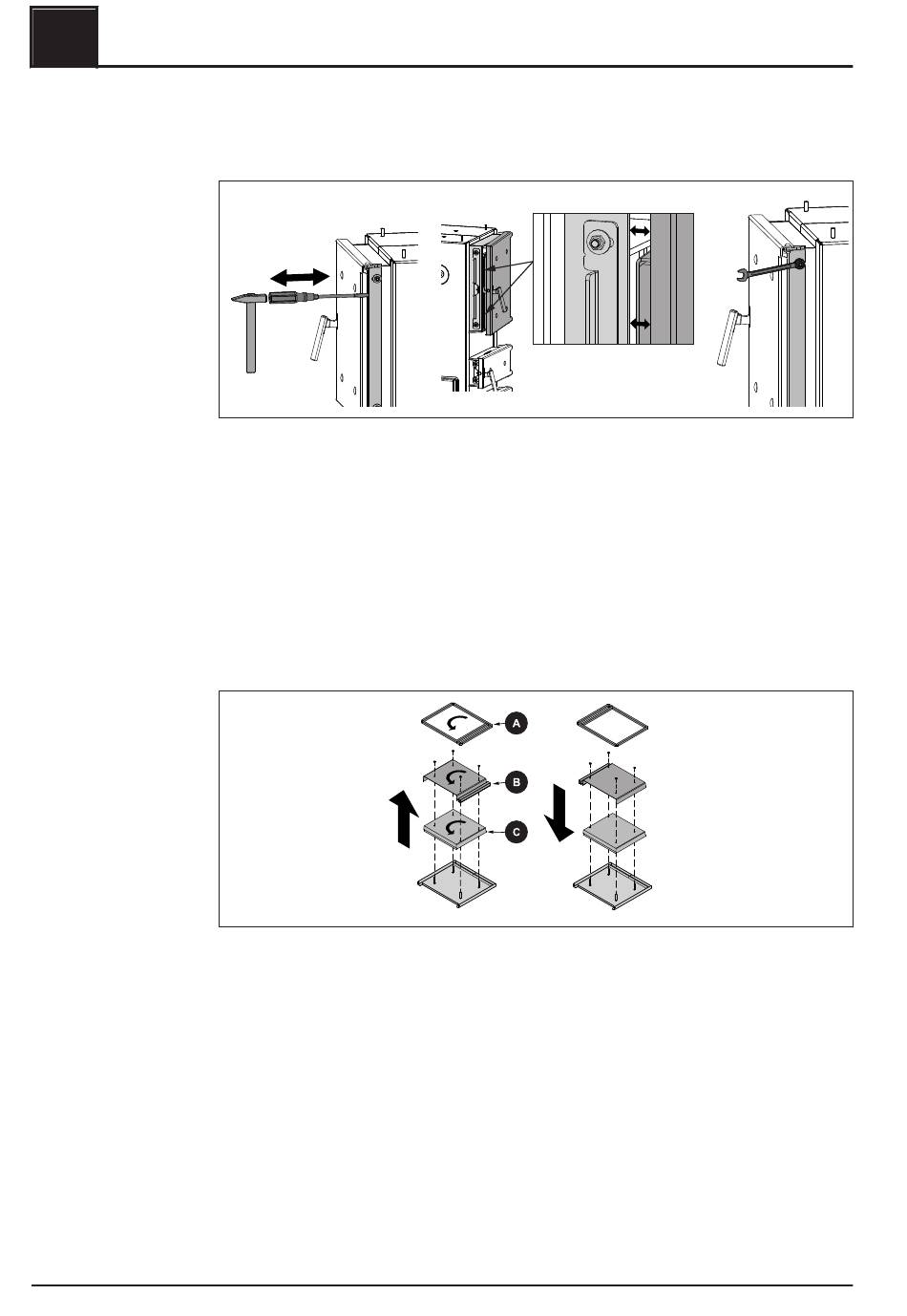

❒ Scharnier mit entsprechendem Hilfswerkzeug (z.B. Schraubendreher und
Hammer) soweit nach hinten schieben, dass beim Schließen der Tür bei einem
Spalt von ca. 2-3 cm ein leichter Widerstand spürbar ist
➥ Achtung: Scharnier muss oben und unten gleich ausgerichtet sein!
❒ Muttern an der Anschlagseite oben und unten festziehen
HINWEIS! Wenn die Türanschläge gewechselt wurden, müssen die Einstellungen und
Dichtheit unbedingt geprüft werden!
⇨ Siehe "Dichtheit der Türen prüfen" [Seite 31]
❒ Strahlplatte (B) samt Dichtung (A) demontieren
❒ Isolierplatte (C) vorsichtig herausheben
❒ Isolierplatte (C), Strahlplatte (B) und Dichtung (A) um 180° drehen und so
positionieren, dass das Lochbild übereinstimmt
❒ Strahlplatte (B) und Isolierplatte (C) wieder montieren
❒ Dichtung (A) mit Kontaktkleber einkleben
