• Wählen Sie eine Dosiernadel und drehen Sie diese auf den
Kartuschenauslauf .
• Schließen sie den Anschlussschlauch des Kartuschenadapters
an den Druckluftausgang des DC 1200 an und stellen Sie den
Dosierdruck mit dem Druckminderer ein .
• Justieren Sie gegebenenfalls die Vakuumrückhaltung, sodass
es zu keinem Nachtropfen an der Dosiernadel kommt .
Die Dosiermenge hängt vom eingestellten Druck, der
Größe der Dosiernadel, der Viskosität des Materials und
der Dosierdauer ab . Tipps zum Dosieren erhalten Sie in
unserer Broschüre Simply dispensing .

4.2 Anschlussschema

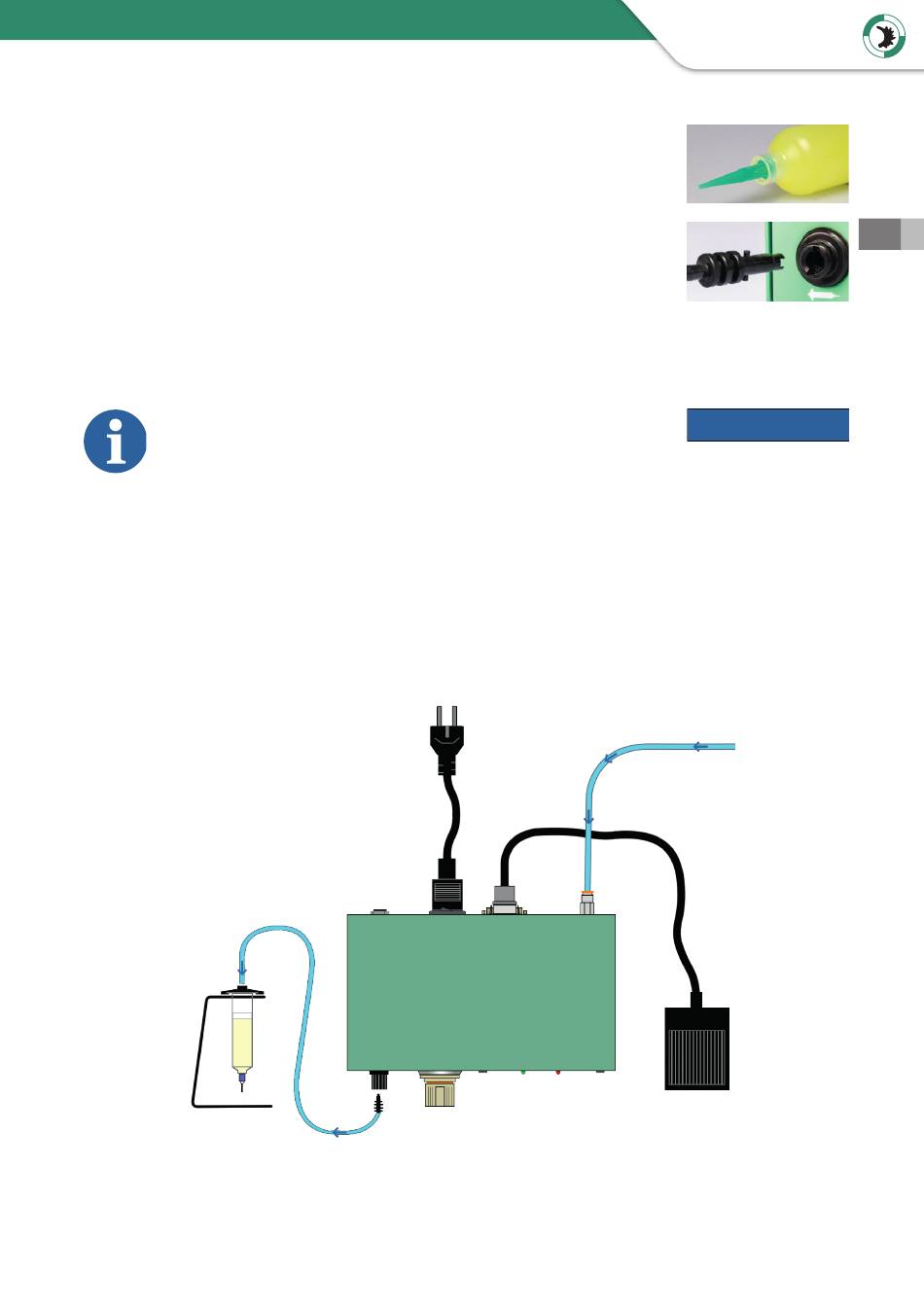

Nach Anschluss aller Komponenten sollte Ihr Aufbau mit Verkabelung ungefähr so
aussehen:
Kartuschen-
adapter
Kartusche
Netzkabel 230V AC
Dosier-
druckluft
9
VIEWEG
WICHTIG
Druckluft 1-7 bar
Druckluft-
eingang
Fußschalter
