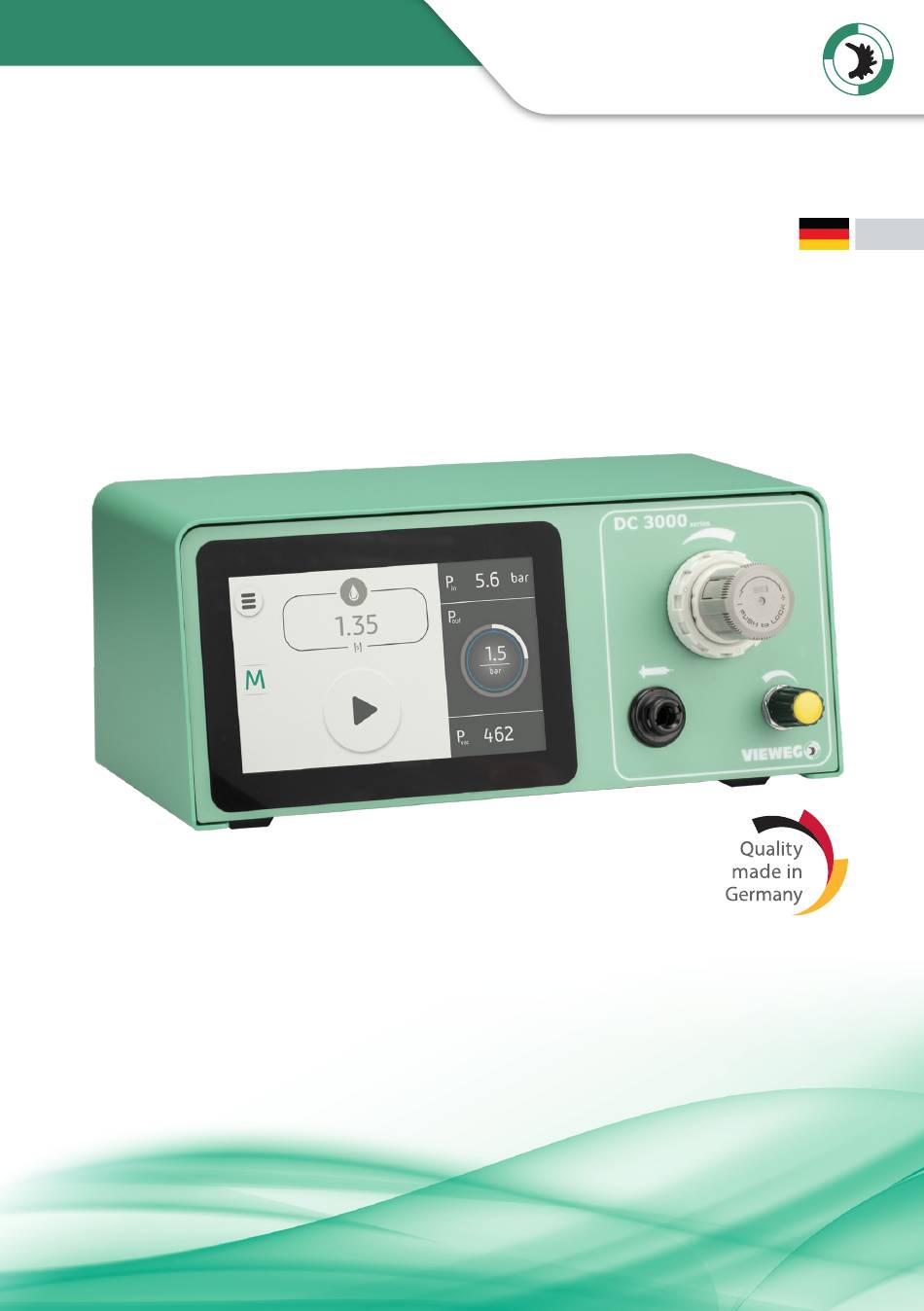

- Seite 1 VIEWEG Bedienungsanleitung Digitales Dosiergerät DC 3000 508389 Version 2022/05-01 © VIEWEG GmbH...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung DC 3000 VIEWEG Inhaltsverzeichnis 1 Allgemeines . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 1 . -
Seite 3: Allgemeines
Ihre VIEWEG GmbH 1.1 Das DC 3000 Das voldigitale Dosiergerät DC 3000 dient zur präzisen Steuerung von pneumatisch gesteuerten Dosierungen, wie z . B . Dosierungen aus 3 – 80 cc Kleinkartuschen . Fast alle Einstellungen lassern sich auf dem Touch-Display vornehmen - sogar mit den gängigen Chemikalien-Schutzhandschuhen . -
Seite 4: Lieferumfang
Bedienungsanleitung DC 3000 VIEWEG 1.3 Lieferumfang Im Lieferumfang sind folgende Teile enthalten: Bedienungsanleitung (Art . - Nr . 508389) DC 3000 Dosiergerät Kaltgerätekabel 230V AC (Art . - Nr . 504576) Anschlussschlauch für Drucklufteingang (Art . - Nr . 504572) Kartuschenablage (Art . -
Seite 5: Sicherheitshinweise
Bedienungsanleitung DC 3000 VIEWEG 2 Sicherheitshinweise 2.1 Allgemeines zur Sicherheit Wird dieses Gerät für andere Zwecke eingesetzt, als in WARNUNG dieser Bedienungsanleitung beschrieben, kann es zu Personen- oder Sachschäden kommen . Setzen Sie das Gerät nur gemäß der Anleitung ein . -
Seite 6: Über Ihr Dosiergerät
Bedienungsanleitung DC 3000 VIEWEG 3 Über Ihr Dosiergerät Luftausgang von Vakuumerzeugung 5'' Touch-Screen Netzeingang Präzisions-Druckregler Netzschalter Vakuum-Rückhaltung Sicherung 2A T Druckluftausgang I/O-Port 10 Anschluss für Fußschalter 11 Drucklufteingang... -
Seite 7: Inbetriebnahme
Bedienungsanleitung DC 3000 VIEWEG 4 Inbetriebnahme 4.1 Gerät anschließen • Packen Sie das Dosiergerät aus und stellen Sie es an einem trockenen, spritzwassergeschützten Ort auf . • Versorgen Sie das Dosiergerät mit Druckluft . Verwenden Sie hierfür den mitgelieferten Anschlussschlauch und verbinden damit den Drucklufteingang auf der Rückseite... -
Seite 8: Anschlussschema
Wählen Sie eine Dosiernadel und drehen Sie diese auf den Kartuschenauslauf . • Schließen sie den Anschlussschlauch des Kartuschenadapters an den Druckluftausgang des DC 3000 an und stellen Sie den Dosierdruck mit dem Druckminderer ein . • Justieren Sie gegebenenfalls die Vakuumrückhaltung, sodass es zu keinem Nachtropfen an der Dosiernadel kommt . -
Seite 9: Bedienelemente
Bedienungsanleitung DC 3000 VIEWEG 5 Bedienelemente 5.1 Bedienung des Touchscreens Der Touchscreen wird mit Gesten gesteuert, ähnlich wie Sie es vom Mobiltelefon kennen . Folgende Gesten finden Verwendung: Tippen Tippen Sie auf den Touchscreen, um einfachte Aktionen auszuführen, ins Menü zu gelangen, oder die Dosierung zu starten oder zu stoppen . -
Seite 10: Vakuumrückhaltung
Bedienungsanleitung DC 3000 VIEWEG WICHTIG Der Druckregler ist kein Kompressor . Sich können also keinen höheren Dosierdruck erzeigen, als Sie dem Gerät zuführen . 5.3 Vakuumrückhaltung Um Nachtropfen beim Dosiervorgang zu vermei- den, wird die Vakuumrückhaltung verwendet . Sie sollte eingestellt werden, dass sie das Dosiermate- rial zwar am Nachtropfen hintert, es aber nicht in Dosiernadel oder Kartusche zurück zieht . -
Seite 11: Manueller Modus
Bedienungsanleitung DC 3000 VIEWEG 6.2 Manueller Modus Stellen Sie vor dem ersten Dosieren sicher, dass Sie WICHTIG nicht mit zuviel Dosierdruck (P out) arbeiten . Drehen Sie hierfür den Druckregler gegebenenfalls herunter, bis der Materialdruck unter 1 bar beträgt . -
Seite 12: Programm Abspeichern
Bedienungsanleitung DC 3000 VIEWEG Die Dosierzeit lässt sich ändern oder ganz neu eingeben . Kurzes Tippen löscht Ziffer für Ziffer, Tippen und halten löscht die gesamte Zeitdauer . Die Dosierzeit lässt sich auf drei Arten eingeben, bzw . bestimmen . -
Seite 13: Cycle Betrieb
Bedienungsanleitung DC 3000 VIEWEG 6.5 CYCLE Betrieb Im CYCLE Modus können Sie in einer wiederholten Abfolge von Dosier- und Wartezeit dosieren . Diesen Kreislaufmodus können Sie beim Anlegen des Dosierprogramms durch Betätigung des Schiebeschalters CYCLE aktivieren . Nun steht Ihnen neben der Dosierzeit auch eine Wartezeit zur Verfügung . -
Seite 14: Weitere Einstellungen
Bedienungsanleitung DC 3000 VIEWEG Sie können bei Bedarf Unter- und Obergrenzen für alle Drücke definieren . Standardmäßig sind für Eingangs- und Dosierdruck 0 bis 8 bar definiert . Die Drucküberwachung für die Vakuumrückhaltung lässt sich in Schritten von 1 bis 1000 einstellen . -
Seite 15: Wartung Und Reinigung
Bedienungsanleitung DC 3000 VIEWEG Mit dem Sequenzer können Sie mehrer Dosierpro- gramme hintereinander zu Sequenzen zusammen- stellen und ablaufen lassen . Der I/O Monitor dient zur Überprüfung der Ein- und Ausgangänge und der angeschlossenen Peripherie . Stellen Sie hier eine der Sprachen Deutsch, Englisch, Französisch, Tschechisch, Rumänisch und Spanisch... -
Seite 16: Technische Daten
Bedienungsanleitung DC 3000 VIEWEG 10 Technische Daten Äußere Abmessungen (B x H x T) 245 x 110 x 115 mm Gewicht ca . 1,40 kg Spannungsversorgung: 85 – 264 V AC 50/60 Hz Interne Spannung 24V DC Dosierzeit 0,01 bis 999 Sekunden Druckluft am Eingang 0 bis 7 bar (Anzeige und Überwachung digital) - Seite 17 Bedienungsanleitung DC 3000 VIEWEG 37 Pol Sub-D type: +24 V Out +24 V Out INPUT START IN INPUT ERROR Extern IN INPUT Prog Bit 0 IN INPUT Prog Bit 1 IN INPUT Prog Bit 2 IN INPUT Prog Bit 3 IN...
-
Seite 18: Schaltungsdiagramme
Bedienungsanleitung DC 3000 VIEWEG 11.3 Schaltungsdiagramme DC 1200 Digitale Eingänge: Das Eingangssignal ist aktiv, wenn der Optokoppler eingeschaltet ist . Opto- Die Eingänge sind aktiviert, wenn der koppler Input Eingangspin mit dem GND-Pin Microcontroller kurzgeschlossen ist . I/O-Port Input DC 1200 Digitale Ausgänge:... -
Seite 19: Konformitätserklärung
Bedienungsanleitung DC 3000 VIEWEG 12 Konformitätserklärung CE Konformitätserklärung • EG-Niederspannungsrichtlinie 2014/35/EU • EG-Richtlinie Elektromagnetische Verträglichkeit 2014/30/EU Hiermit erklären wir, dass das folgend genannte Produkt den Bestimmungen der oben gekennzeichneten Richtlinien und aufgrund seiner Konzipierung und Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den ein- schlägigen Bestimmungen entspricht . -
Seite 31: Maintenance And Cleaning
The dispensing controller is maintenance-free . Any needed repairs must be performed by an authorized repair center or only by sending the unit back to VIEWEG GmbH . To clean the unit and the housing, use only dry or damp cloths and never use cleaning... - Seite 34 DC 1200 Opto- coupler Input Microcontroller I/O-Port Input DC 1200 Opto- coupler Output I/O-Port Microcontroller Output DC 1200 Input Microcontroller Foot switch...
- Seite 39 39 39...
- Seite 50 DC 1200 Opto- coupler Input Microcontroller I/O-Port Input DC 1200 Opto- coupler Output I/O-Port Microcontroller Output DC 1200 Input Microcontroller Foot switch...
- Seite 53 VIEWEG www.dosieren.de VIEWEG GmbH Dosier- und Mischtechnik Gewerbepark 13 85402 Kranzberg Deutschland / Germany Tel. +49 8166 6784 -0 info@dosieren.de www.dosieren.de...
