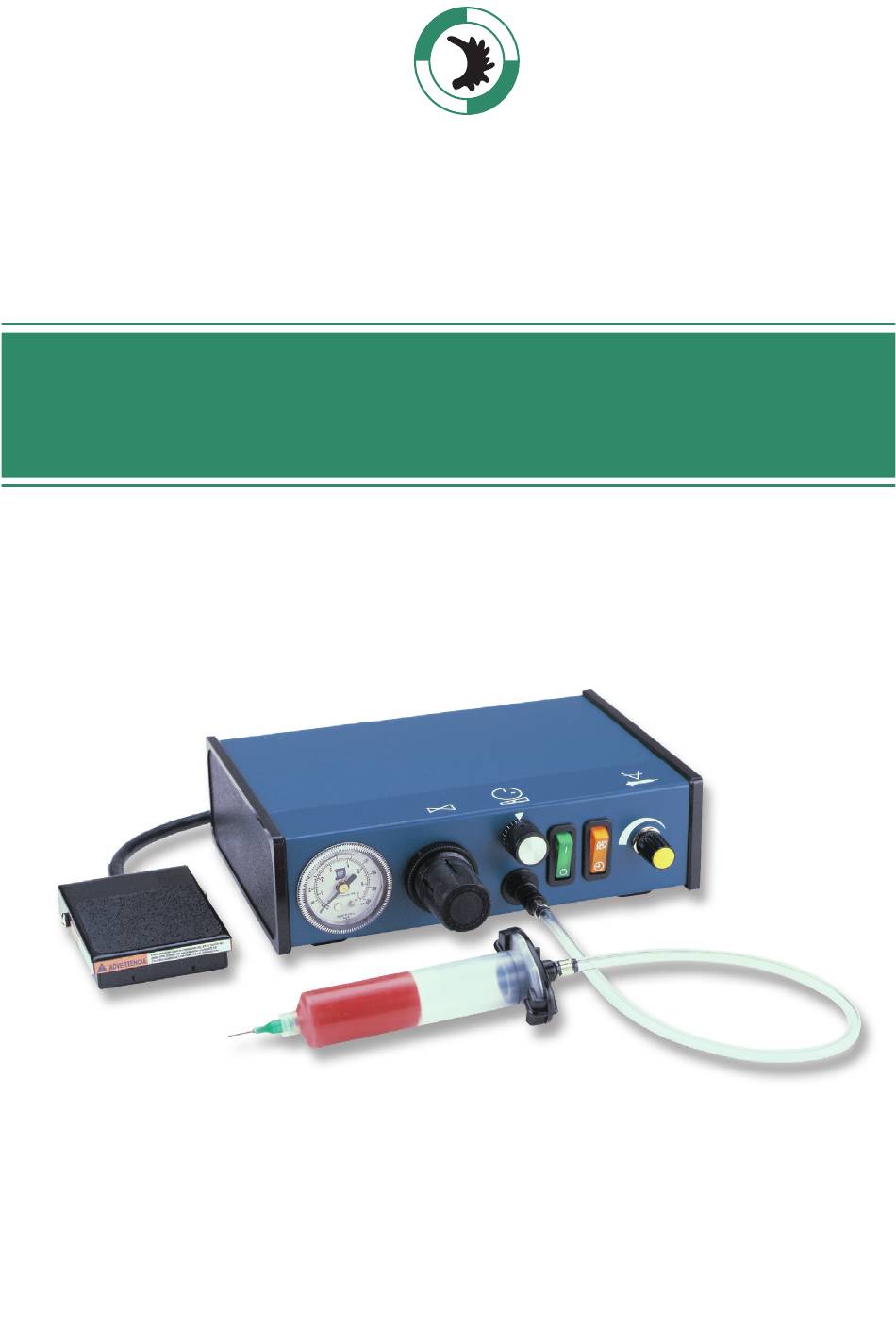

- Seite 1 VIEWEG Dosier- und Mischtechnik Bedienungsanleitung Dosiergerät JBE1113N V2.0 März 2017 © VIEWEG GmbH...
-
Seite 3: Inhaltsverzeichnis
Bitte lesen Sie diese Anleitung vor Inbetriebnahme aufmerksam durch und beachten Sie auch die angeführten Sicherheitshinweise. Ihre Vieweg GmbH Inhaltsverzeichnis Bestimmungsgemäße Verwendung ......4 Sicherheitshinweise . -
Seite 4: Bestimmungsgemäße Verwendung
VIEWEG Bedienungsanleitung digitales Dosiergerät JBE1113N 2. Bestimmungsgemäße Verwendung 1. Bestimmungsgemäße Verwendung Das Dosiergerät JBE1113N ist mit seinem universellen Design hervorragend geeignet für eine breite Anwendungspalette. Die Dosierung von Mikrotropfen kann genauso erfolgen wie das Füllen und Vergießen von Komponenten. Eingesetzt wird das Gerät z. B. für: •... -
Seite 5: Lieferumfang
VIEWEG Bedienungsanleitung digitales Dosiergerät JBE1113N Nennleistungen / Einstellungen • Tragen Sie immer die geeignete Schutzkleidung • Weitere Einzelheiten hinsichtlich der ordnungsgemäßen Handhabung und Sicherheitsvorkehrungen finden Sie im Sicherheitsdatenblatt des verwendeten Dosiermaterials • Rauchen oder offenes Feuer sind bei der Dosierung brennbarer Medien untersagt •... -
Seite 6: Technische Daten
VIEWEG Bedienungsanleitung digitales Dosiergerät JBE1113N Weiteres Zubehör ohne Abbildung (siehe nachfolgende Liste) Artikel- Nr. Bezeichnung Anzahl 990180 Kartuschenadapter 30cc 801004 Kartuschen 30cc 801009 Kolben PE 30cc 990062K Dosiernadelsortiment klein 4. Technische Daten Äußere Abmessungen 220 x 210 x 67 mm Gewicht ca. -
Seite 7: Anschlussschema
VIEWEG Bedienungsanleitung digitales Dosiergerät JBE1113N 5.1 Anschlussschema JB1113N 6. Bedienelemente... -
Seite 8: Tipps Zum Dosieren
VIEWEG Bedienungsanleitung digitales Dosiergerät JBE1113N A) Hauptschalter: Ein / Aus des Dosiergerätes B) Zeitautomatik: Ein / Aus schalten der Wenn der Schalter leuchtet wird solange Material dosiert, wie der Fußschaltern gedrückt bleibt. Leuchtet der Schalter nicht, ist die Zeitautomatik aktiv. -
Seite 9: Elektrisches Schaltungsdiagramm
VIEWEG Bedienungsanleitung digitales Dosiergerät JBE1113N Hinweis: Zu hoch eingestelltes Vakuum verursacht Luftblasen in der Kartusche und Material kann in das Gerät gesaugt werden. Deshalb nur soviel Vakuum einstellen bis gerade kein Material mehr nachtropft. 8. Elektrisches Schaltungsdiagramm 85...264V AC Sicherung 2A 560025-LF Nadelventil für Venturidüse... -
Seite 10: Einstellung Des Zeitgebers
VIEWEG Bedienungsanleitung digitales Dosiergerät JBE1113N Hinweis: Dosiervorgang wird über SW2 „Schließer“ ausgelöst. Wenn anstatt des Fußschalters eine externe Steuerung angeschlossen wird, ist darauf zu achten, dass keine Spannung in das Dosiergerät eingespeist wird. Nur einen Relaiskontakt „Schließer“ verwenden. 9. Einstellung des Zeitgebers... -
Seite 11: Ce-Erklärung
VIEWEG Bedienungsanleitung digitales Dosiergerät JBE1113N 13. Technische Zeichnung 12. CE-Erklärung ... - Seite 12 Vieweg GmbH Dosier- und Mischtechnik Gewerbepark 13 85402 Kranzberg Tel. +49 8166 6784 - 0 Fax +49 8166 6784 - 20 info@dosieren.de www.dosieren.de...
