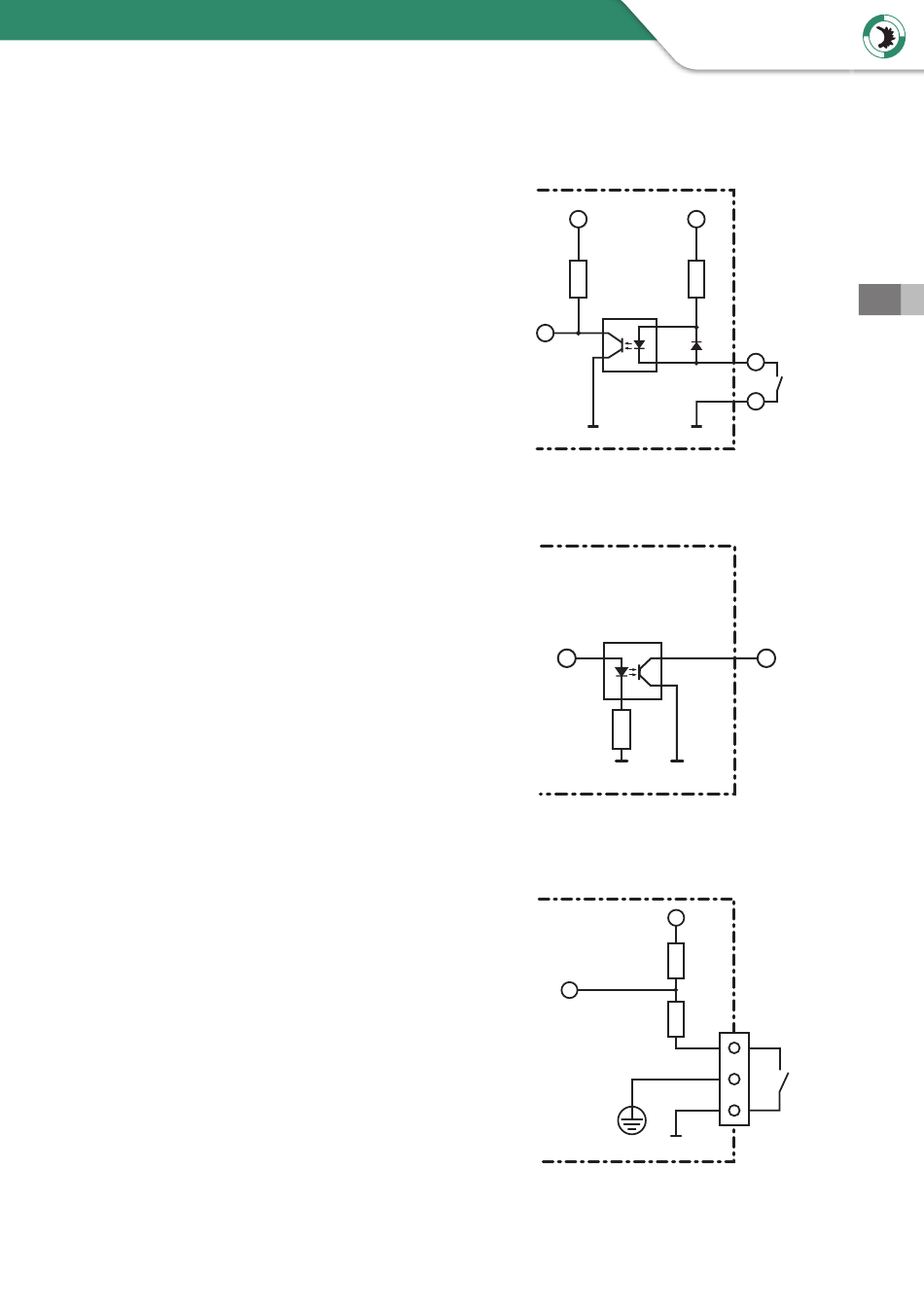

11.3 Elektrické schéma
Digitální vstupy:
Digitální vstup je aktivní, pokud je
optočlen zapnutý . Pokud je optočlen
připojen k GND, vstup je aktivován:
Digitální výstupy:
Pokud je digitální výstup aktivní,
optočlen je elektricky vodivý .
Nožní pedál:
Signál nožního spínače je aktivní,
pokud je výstup připojen k GND . Není
povoleno přivádět napětí . Toto může
zničit vstup!
Nepoužívejte zde žádné napájecí
napětí. Mohlo by dojít k poškození
přístroje!
DC 1200
VCC
Input
Microcontroller
GND
DC 1200
Output
Microcontroller
DC 1200
Input
Microcontroller
49
VIEWEG
VCC
Opto-
coupler
D2
GND
Opto-
coupler
GND GND
4k7
33R
WS
SW
GND
CZ
I/O-Port
Input
I/O-Port
Output
Foot
switch
