VIEWEG
Die Dosiermenge hängt vom eingestellten Druck, der
Größe der Dosiernadel, der Viskosität des Materials und
der Dosierdauer ab . Tipps zum Dosieren erhalten Sie in
unserer Broschüre Simply dispensing .
DE

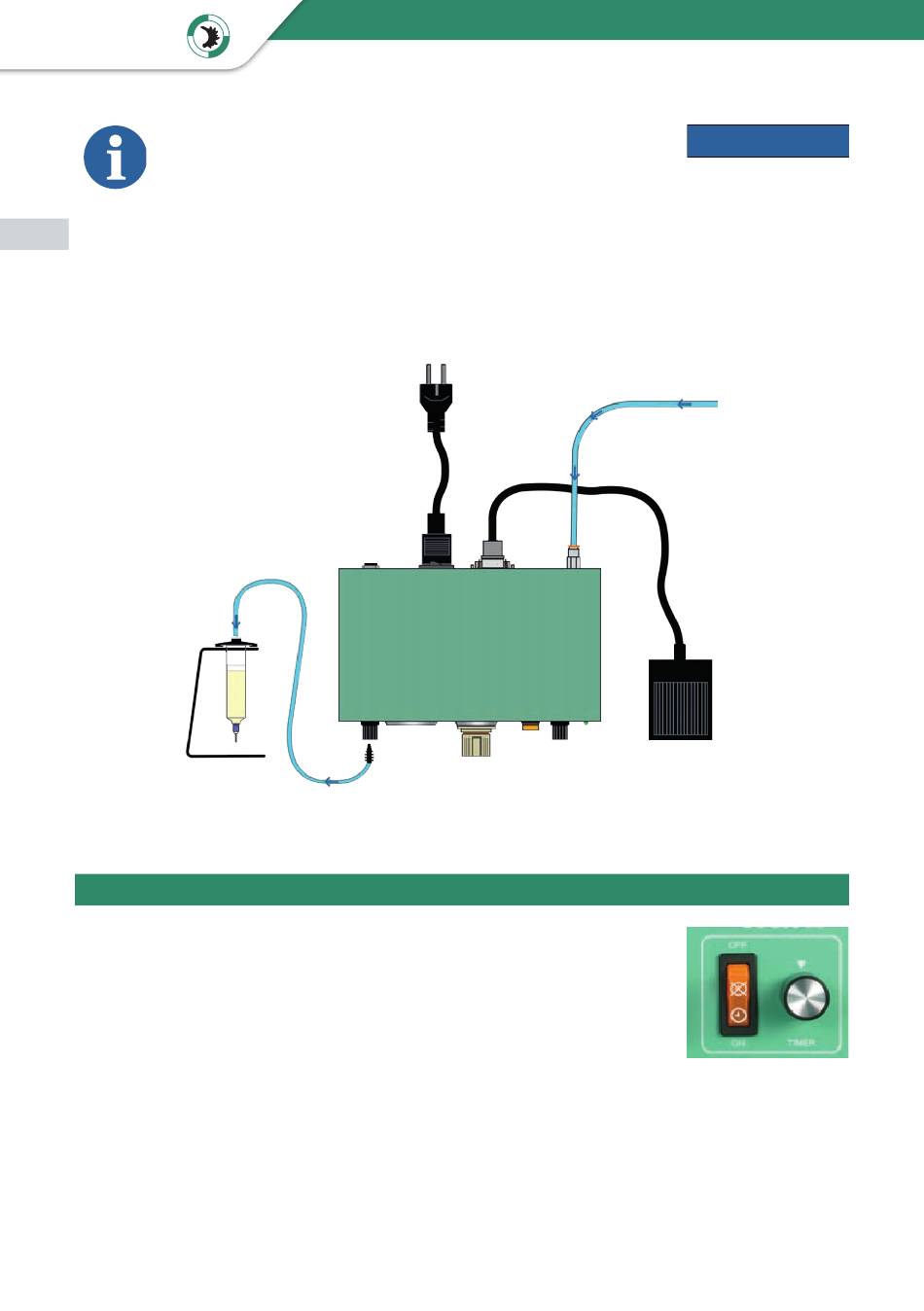

4.2 Anschlussschema

Wenn Sie alles korrekt angeschlossen haben, sieht Ihr Aufbau mit Verkabelung ungefähr
so aus:
Kartuschen-
adapter

5 Betrieb

5.1 Die unterschiedlichen Betriebsmodi

Das DC 200 verfügt über zwei unterschiedliche Betriebsmodi, den
manuellen und den Timer Modus . Mit dem orangen Kippschalter
auf der Vorderseite des Gerätes wechseln Sie zwischen diesen
beiden Modi . Im Timer Modus leuchtet der Kippschalter .
MANUAL Mode
Im manuellen Modus (MANUAL) steuern Sie das Dosiergerät mit dem Fuß- oder Finger-
schalter (optional) . Das Gerät dosiert, solange Sie den Schalter oder die Taste gedrückt
halten .
Netzkabel 230V AC
Kartusche
Dosier-
druckluft
Bedienungsanleitung DC 200
Druckluft 1-7 bar
Druckluft-
eingang
8
WICHTIG
Fußschalter
