Verwandte Anleitungen für Vieweg DC 150
Inhaltszusammenfassung für Vieweg DC 150

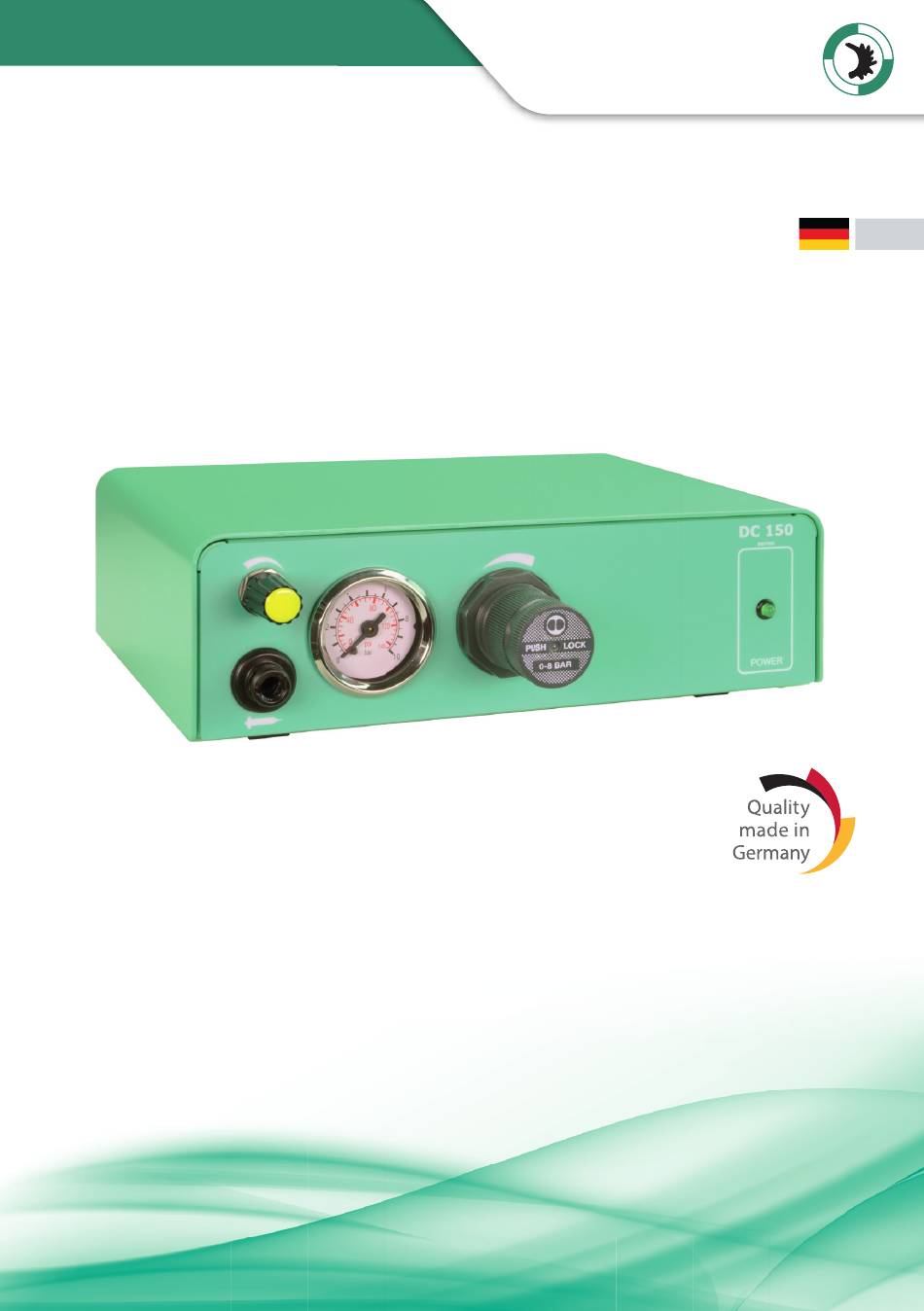

- Seite 1 VIEWEG Bedienungsanleitung Analoges Dosiergerät DC 150 Version 2022/02-01 © VIEWEG GmbH...
-
Seite 2: Inhaltsverzeichnis
1.1 Das DC 150 ........ -
Seite 3: Allgemeines
Ihre VIEWEG GmbH 1.1 Das DC 150 Das DC 150 dient zur präzisen Steuerung von pneumatisch gesteuerten Dosier- vorgängen, wie z.B. Dosierungen aus Kleinkartuschen mit 3 bis 80 ml Inhalt. Mittels Druckluftregler kann der Dosierdruck auf das in einer Kartusche befindliche Dosiermaterial genau eingestellt werden. -
Seite 4: Lieferumfang
Bedienungsanleitung DC 300 VIEWEG 1.3 Lieferumfang Im Lieferumfang sind folgende Teile enthalten: Bedienungsanleitung DC 150 Dosiergerät Kaltgerätekabel 230V AC (Art.-Nr. 504576) Anschlussschlauch für Drucklufteingang (Art.-Nr. 504572) Kartuschenhalter (Art.-Nr. 504571) Fußschalter (Art.-Nr. 504569) Kartuschenadapter 30 cc (Art.-Nr. 503686) Kartuschen 30 cc, 3 Stück (Art.-Nr. -
Seite 5: Sicherheitshinweise
Bedienungsanleitung DC 300 VIEWEG 2 Sicherheitshinweise 2.1 Allgemeines zur Sicherheit Wird dieses Gerät für andere Zwecke eingesetzt, als in WARNUNG dieser Bedienungsanleitung beschrieben, kann es zu Personen- oder Sachschäden kommen. Setzen Sie das Gerät nur gemäß der Anleitung ein. 2.2 Gefahren für den Bediener VORSICHT Vor Gebrauch die Bedienungsanleitung sorgfältig lesen. -
Seite 6: Über Ihr Dosiergerät
Bedienungsanleitung DC 300 VIEWEG 3 Über Ihr Dosiergerät 1 Vakuum-Rückhaltung 6 Anschluss für Fußschalter 2 Manometer Druckluftausgang 7 Netzschalter 3 Druckregler 8 Luftausgang von Vakuum- 4 Power LED erzeugung 5 Druckluftausgang 9 Sicherung 2A T 10 Netzeingang 11 Drucklufteingang... -
Seite 7: Inbetriebnahme
Bedienungsanleitung DC 300 VIEWEG 4 Inbetriebnahme 4.1 Gerät anschließen • Packen Sie das Dosiergerät aus und stellen Sie es an einem trockenen, spritzwassergeschützten Ort auf. • Versorgen Sie das Dosiergerät mit Druckluft. Verwenden Sie hierfür den mitgelieferten Anschlussschlauch und verbinden damit den Drucklufteingang auf der Rückseite des Dosiergerätes mit Ihrer Druckluftversorgung. -
Seite 8: Gerät Anschließen
Bedienungsanleitung DC 300 VIEWEG Die Dosiermenge hängt vom eingestellten Druck, WICHTIG der Größe der Dosiernadel, der Viskosität des Ma- terials und der Dosierdauer ab. Tipps zum Dosieren erhalten Sie in unserer Broschüre Simply dispen- sing. 4.2 Gerät anschließen Wenn Sie alles korrekt angeschlossen haben, sieht Ihr Aufbau mit Verkabelung ungefähr... -
Seite 9: Wartung Und Reinigung
Bedienungsanleitung DC 300 VIEWEG 6 Wartung und Reinigung Das Produkt ist wartungsfrei. Lassen Sie eine Reparatur nur durch den Hersteller durchführen. Verwenden Sie zur Reinigung des Gehäuses nur trockene oder feuchte Tücher, niemals Reinigungsmittel wie Benzin oder Verdünner. 7 Entsorgung Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß... -
Seite 10: Technische Anschlüsse
Belegung: Schließkontakt zwischen Pin 1 + 3 ()startet den Dosiervorgang Das Fußschaltereingangssignal wird aktiviert, wenn der Eingangspin mit dem GNDPin kurzgeschlossen sind. Legen Sie hier keine externe Versorgungsspannung an! Dies kann zu einem Defekt im Gerät führen DC 150 Input Microcontroller DC 150 Fußschalter... -
Seite 11: Konformitätserklärung
Hiermit erklären wir, dass das folgend genannte Produkt den Bestimmungen der oben gekennzeichneten Richtlinien und aufgrund seiner Konzipierung und Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den ein- schlägigen Bestimmungen entspricht. Produkt: Dosiergerät DC 150 Serie Typ: Hersteller: VIEWEG Dosier- und Mischtechnik Gewerbepark 13 85402 Kranzberg Tel.: +49 8166-6784-0... - Seite 12 VIEWEG www.dosieren.de VIEWEG GmbH Dosier- und Mischtechnik Gewerbepark 13 85402 Kranzberg Deutschland / Germany Tel. +49 8166 6784 -0 info@dosieren.de www.dosieren.de...
