Bedienungsanleitung Filtersteuerung POOL-Control-45 exclusiv Seite 9 (44)

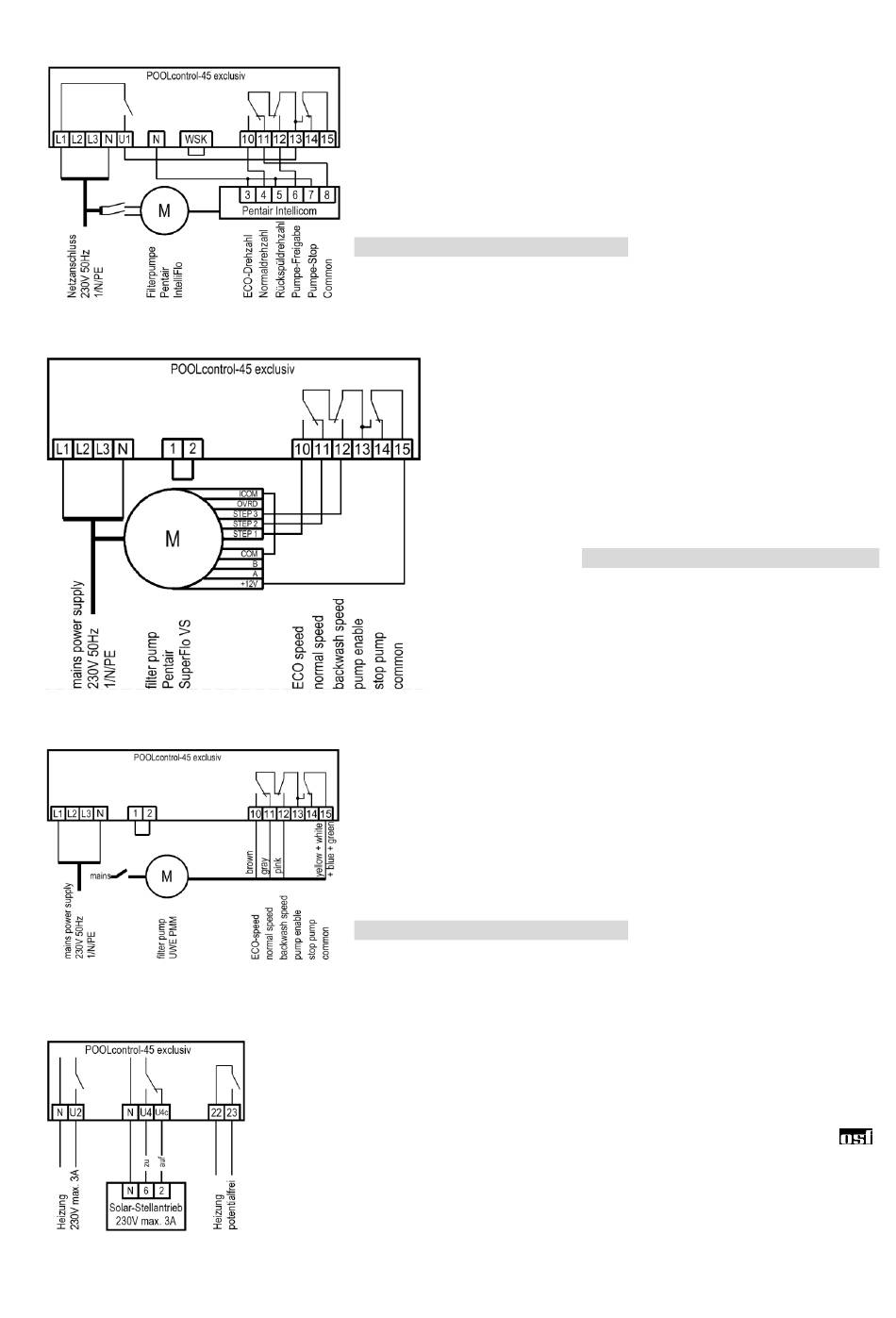

Netzanschluss bei Verwendung einer Pentair IntelliFlo Pumpe
Netzanschluss bei Verwendung einer Pentair SuperFlo VS Pumpe
Netzanschluss bei Verwendung einer UWE PMM Pumpe
Die Schwimmbadheizung kann an die Klemme U2 angeschlossen werden.
Dieser Ausgang liefert 230V und kann bis max. 3A belastet werden.
Zusätzlich steht ein potentialfreier Kontakt an den Klemmen 22+23 (z.B. für die
Kesselsteuerung) zur Verfügung.
Für den Betrieb der Solar-Heizung kann an den Klemmen U4 und U4
Solar-Stellantrieb 230V angeschlossen werden. Bei Solar-Betrieb führt die
Klemme U4 Netzspannung und Klemme U4
Heizung nicht angesteuert wird ist Klemme U4 spannungsfrei und Klemme U4
führt Netzspannung.
Eine IntelliFlo Pumpe kann mit Hilfe der Pentair Intellicom-Steuerung
von der PC-45 exclusiv angesteuert werden.
Die Spannungsversorgung für die Pumpe muss separat aus dem
Stromnetz erfolgen und kann nicht von der PC-45 exclusiv
bereitgestellt werden.
Zwischen den beiden Klemmen 1 und 2 (Wicklungsschutzkontakt)
muss eine Brücke eingelegt sein.
Im Konfigurationsmenü muss für die Filterpumpe die Option
Filterpumpe - Typ: geregelte Pumpe gewählt werden.
Die Bedienungsanleitung der Pumpe ist unbedingt zu beachten!
Eine SuperFlo VS Pumpe kann von der PC-45
exclusiv angesteuert werden.
Die Spannungsversorgung für die Pumpe muss
separat aus dem Stromnetz erfolgen und kann
nicht von der PC-45 exclusiv bereitgestellt werden.
Zwischen
(Wicklungsschutzkontakt)
eingelegt sein.
Im Konfigurationsmenü muss für die Filterpumpe
die Option Filterpumpe - Typ: geregelte Pumpe
gewählt werden.
Die Bedienungsanleitung der Pumpe ist unbedingt
zu beachten!
Eine UWE PMM Pumpe kann von der PC-45 exclusiv angesteuert
werden.
Die Spannungsversorgung für die Pumpe muss separat aus dem
Stromnetz erfolgen und kann nicht von der PC-45 exclusiv
bereitgestellt werden.
Zwischen den beiden Klemmen 1 und 2 (Wicklungsschutzkontakt)
muss eine Brücke eingelegt sein.
Im Konfigurationsmenü muss für die Filterpumpe die Option
Filterpumpe - Typ: geregelte Pumpe gewählt werden.
Die Bedienungsanleitung der Pumpe ist unbedingt zu beachten!
Anschluss der Heizung
den
beiden
Klemmen
muss
ist spannungsfrei. Wenn die Solar-
C
1
und
2
eine
Brücke
ein
-
C
C
