400 V 3N AC

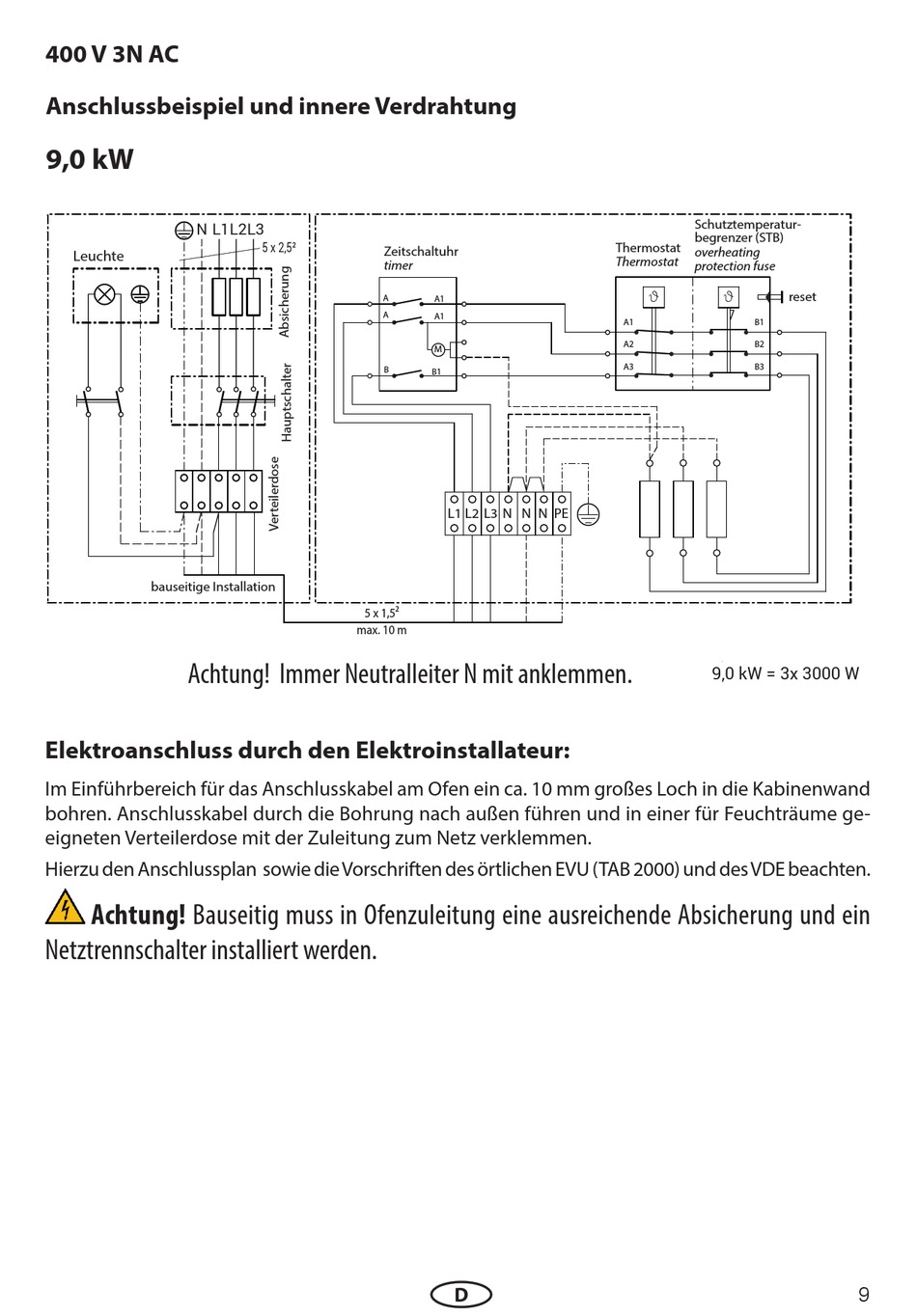

Anschlussbeispiel und innere Verdrahtung

9,0 kW
N L1L2L3
Leuchte
bauseitige Installation
Achtung! Immer Neutralleiter N mit anklemmen.

Elektroanschluss durch den Elektroinstallateur:

Im Einführbereich für das Anschlusskabel am Ofen ein ca. 10 mm großes Loch in die Kabinenwand
bohren. Anschlusskabel durch die Bohrung nach außen führen und in einer für Feuchträume ge-
eigneten Verteilerdose mit der Zuleitung zum Netz verklemmen.
Hierzu den Anschlussplan sowie die Vorschriften des örtlichen EVU (TAB 2000) und des VDE beachten.
Achtung! Bauseitig muss in Ofenzuleitung eine ausreichende Absicherung und ein
Netztrennschalter installiert werden.
5 x 2,5²
Zeitschaltuhr
timer
A
A1
A
A1
M
B
B1
5 x 1,5²
max. 10 m
Thermostat
Thermostat
L1 L2 L3 N N N PE
D
Schutztemperatur-
begrenzer (STB)
overheating
protection fuse
 
reset
A1 B1
A2 B2
A3 B3
6,0 kW = 3x 2000 W
7,5 kW = 3x 2500 W
9,0 kW = 3x 3000 W
9
