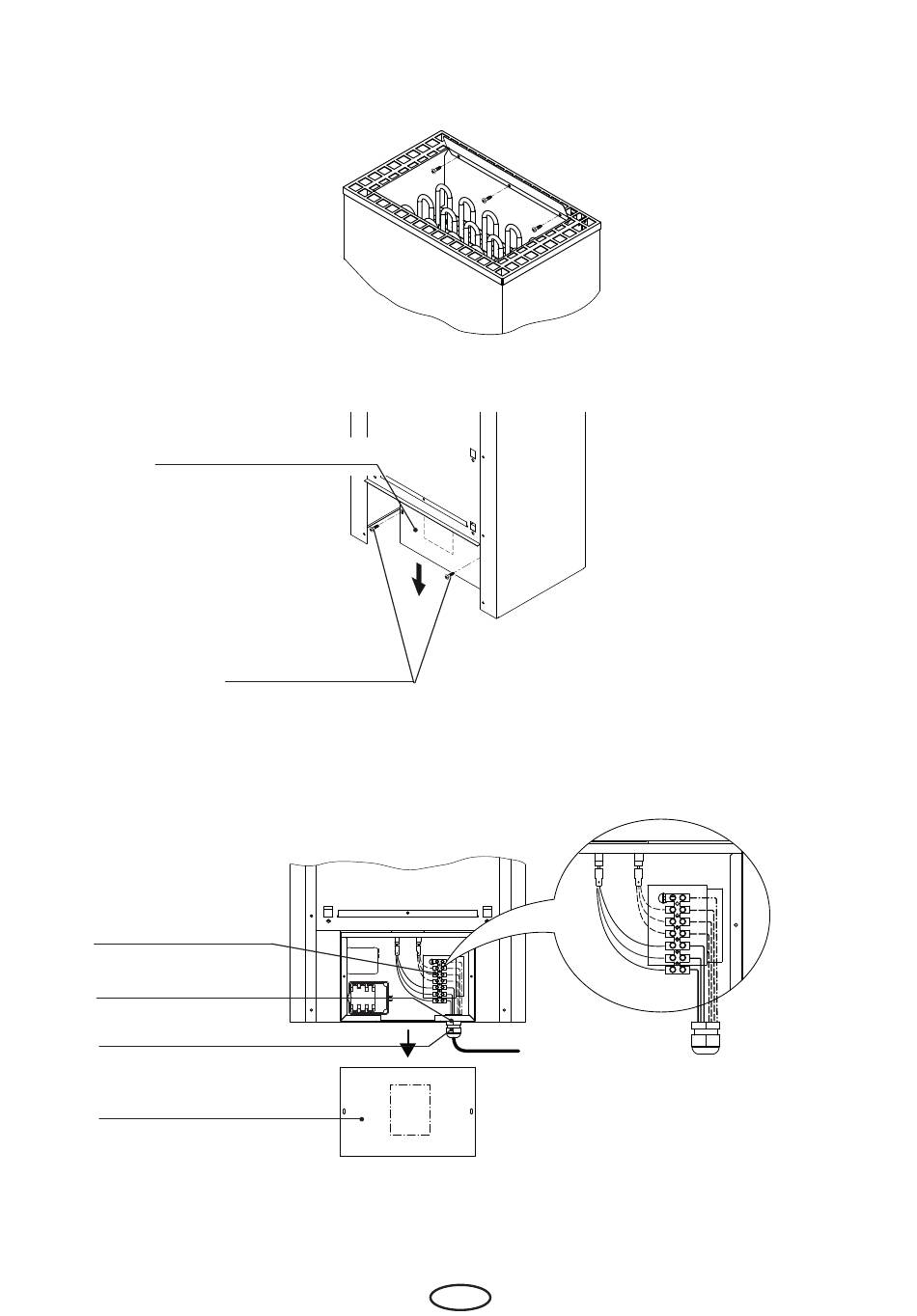

• Befestigen Sie das beiliegende Luftleitblech wie in Abb. 5 dargestellt. Hierzu die mittlere Schraube
in der Abdeckung zuerst lösen und wieder mit dieser und zwei weiteren Blechschrauben 4,2 x
9,5 aus dem Polybeutel befestigen.
• Rückseitigen Deckel des Anschlusskastens öffnen (2 Schrauben lösen) gemäß Abb. 6 und Deckel
nach unten entnehmen.
Anschlusskasten-Deckel
• Anschlussleitung nach Schaltplan anschließen.
• Ein Schaltplan ist auf der Innenseite des Anschlusskasten-Deckels angebracht.
• Elektrischer Anschluss gemäß Abb. 7 und Anschlussbeispiel ausführen.
Anschlussklemme
Gegenmutter
Kabelverschraubung
Anschlusskasten-Deckel
• Prüfen Sie, ob alle Klemmen fachgerecht angezogen sind.
• Anschlusskasten wieder mit dem Deckel mittels der beiden Schrauben verschließen. Achten
Sie hierbei darauf, dass der Deckel so weit wie möglich unter den Rand des Anschlusskastens
geschoben wird.
