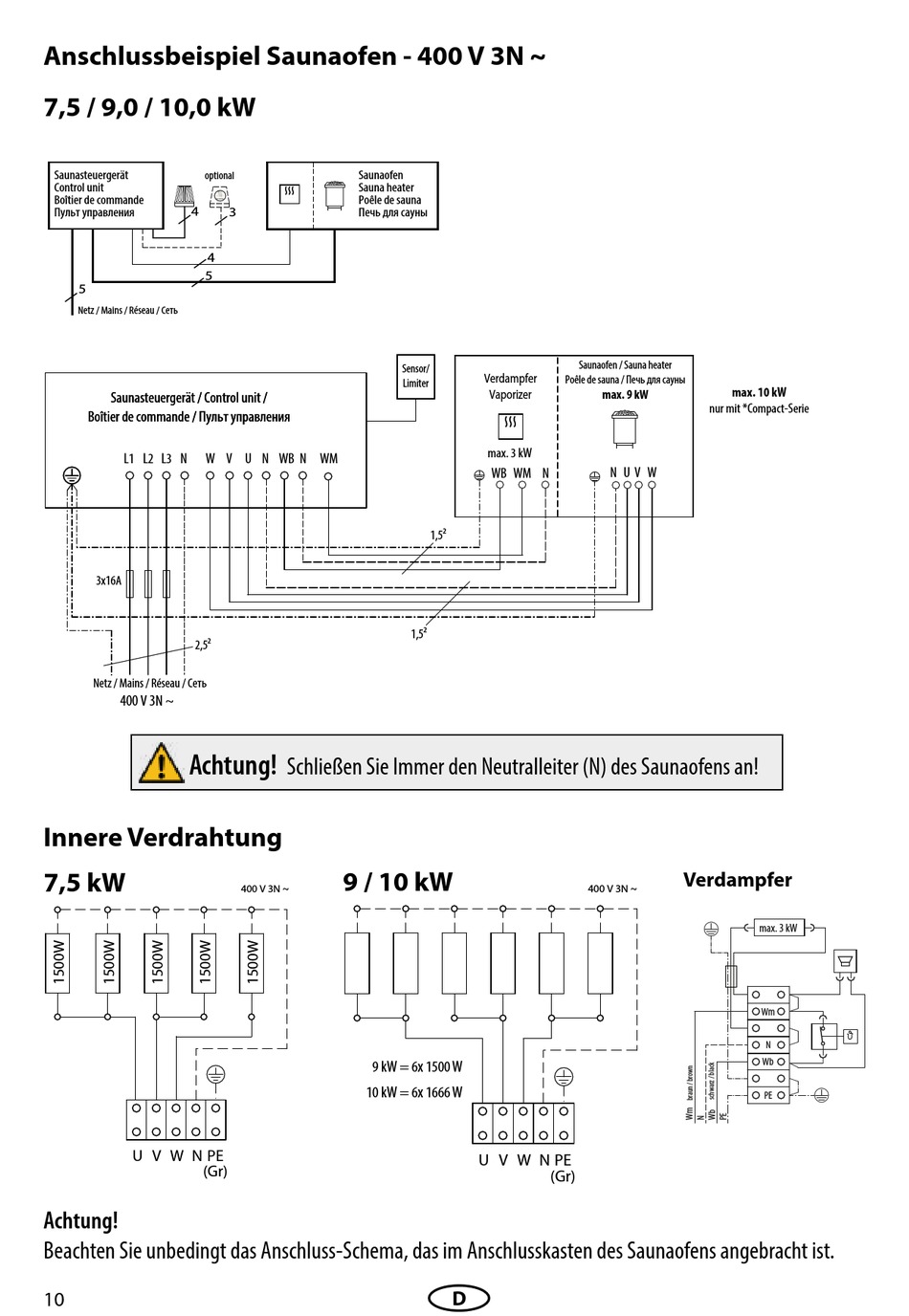

Anschlussbeispiel Saunaofen - 400 V 3N ~
7,5 / 9,0 / 10,0 kW
Saunasteuergerät
optional
Control unit
Boîtier de commande
4
4
5
5
Netz / Mains / Réseau /
Saunasteuergerät / Control unit / Saunasteuergerät / Control unit /
Boîtier de commande / Boîtier de commande /
L1 L2 L3 N W V U N
3x16A
2,5²
Netz / Mains / Réseau /
400 V 3N ~
Achtung!
Innere Verdrahtung
7,5 kW
7,5 kW
U V W N PE
(Gr)
Achtung!
Beachten Sie unbedingt das Anschluss-Schema, das im Anschlusskasten des Saunaofens angebracht ist.
10
Saunaofen
Sauna heater
Poêle de sauna
3
WB N WM
Schließen Sie Immer den Neutralleiter (N) des Saunaofens an!
9 / 10 kW
9 / 10 kW
400 V 3N ~
9 kW = 6x 1500 W
10 kW = 6x 1666 W
Sensor/
Verdampfer
Poêle de sauna /
Limiter
Vaporizer
max. 3 kW
WB WM N
1,5²
1,5²
U V W N PE
(Gr)
D
Saunaofen / Sauna heater
max. 10 kW
max. 9 kW
nur mit *Compact-Serie
N U V W
Verdampfer
400 V 3N ~
max. 3 kW
Wm

N
Wb
PE
