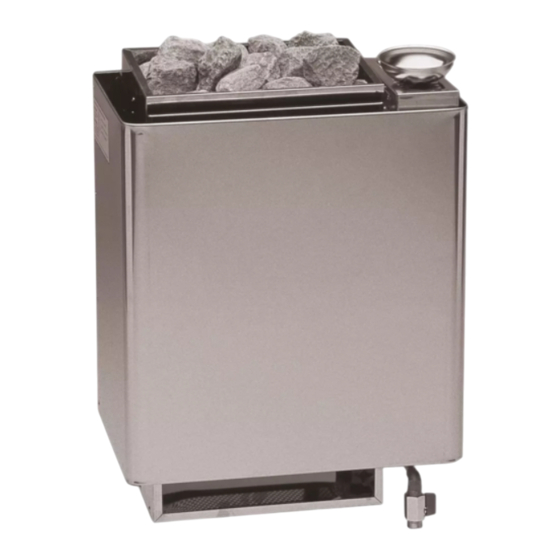

- Seite 1 Montage- und Gebrauchsanweisung für Elektro-Saunaofen mit Verdampfer Bi-O-Mat W MADE IN GERMANY IPX4 Druck Nr. 29341224 / 44.06 20009571...
- Seite 2 Wichtige Hinweise Bei unsachgemäßer Montage besteht Brandgefahr! Lesen Sie bitte diese Montageanweisung sorgfältig durch. Beachten Sie besonders die Maßangaben und die nachfolgenden Hinweise. l Dieses Gerät ist nicht dafür bestimmt durch Personen (einschließlich Kinder), mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu wer- den, es sei denn sie werden durch eine für ihre Sicher- heit zuständige Person beaufsichtigt oder erhielten von...
- Seite 3 l Die Sauna-Einrichtung (Saunaofen, Steuergerät, Schaltbilder Beleuchtung usw.) darf nur durch einen örtlich 6 kW bei Belegung mit 6 kW bei Belegung zugelassenen Elektroinstallateur mittels festem 1,5 kW-Heizstäben mit 2 kW-Heizstäben Anschluß an das Netz angeschlossen werden. Alle Anschlußleitungen, die im Inneren der Kabine verlegt werden, müssen für eine Umgebungstemperatur von mindestens 140°C geeignet sein.
- Seite 4 Elektroanschluß an das Steuergerät Montage und Elektroanschluß durch den Elektroinstallateur Diese Arbeit wird Ihr Elektroinstallateur ohne weitere Erklä- rung gemäß dem v.g. Anschlußschema und nach dem in Wandhalterung gemäß Abb. 5 + 6 mittig über der dem jeweiligen Steuergerät eingeklebten Schaltbild durch- Lufteintrittsöffnung mit den beigefügten Spanplatten- führen können.
- Seite 5 l Die mitgelieferten Saunasteine unter fließendem Was- Betrieb mit Verdampfer ser gründlich waschen und in den Steinbehälter lose Die Regelung des Verdampfers erfolgt über das Steuergerät. einlegen, so daß eine Konvektionsluftströmung des Entweder erhalten Sie einen Feuchtewert, der über einen Soll- Saunaofens gewährleistet ist (Abb.
- Seite 6 ACHTUNG! Bei der Installation von Saunaheizgeräten ist die DIN Bei allen Reinigungs- oder Wartungsarbeiten, VDE 0100 Teil 703 zu beachten! beim Wechseln von Teilen oder Zubehör und Diese Norm macht in Ihrer neuesten Ausgabe, gültig seit bei Beheben von Störungen im Betrieb, muß Februar 2006, unter Änderungen Absatz 703.412.05 fol- das Gerät vom Netz getrennt werden.
- Seite 7 Anschlußbeispiel einer Saunaanlage 139°C control unit Wb S 3 kW power unit max .9 kW 400 V 3 N AC Achtung! Immer Nulleiter N mit anklemmen Achtung! Sehr geehrter Kunde, nach den gültigen Vorschriften ist der elektrische Anschluss des Saunaofens sowie der Sauna- steuerung nur durch einen Fachmann eines au- torisierten Elektrofachbetriebes zulässig.
-
Seite 8: Gewährleistung
Garantieabwicklung mit unserem Servicecenter ist in diesem Fall nicht möglich. Inbetriebnahme am: Stempel und Unterschrift des autorisierten Elektroinstallateurs: Service Adresse: EOS-WERKE Günther GmbH Adolf Weiß Straße 43 35759 Driedorf-Germany tel +49 (0) 2775 82-240 fax +49 (0) 2775 82-455 servicecenter@eos-werke.de...
