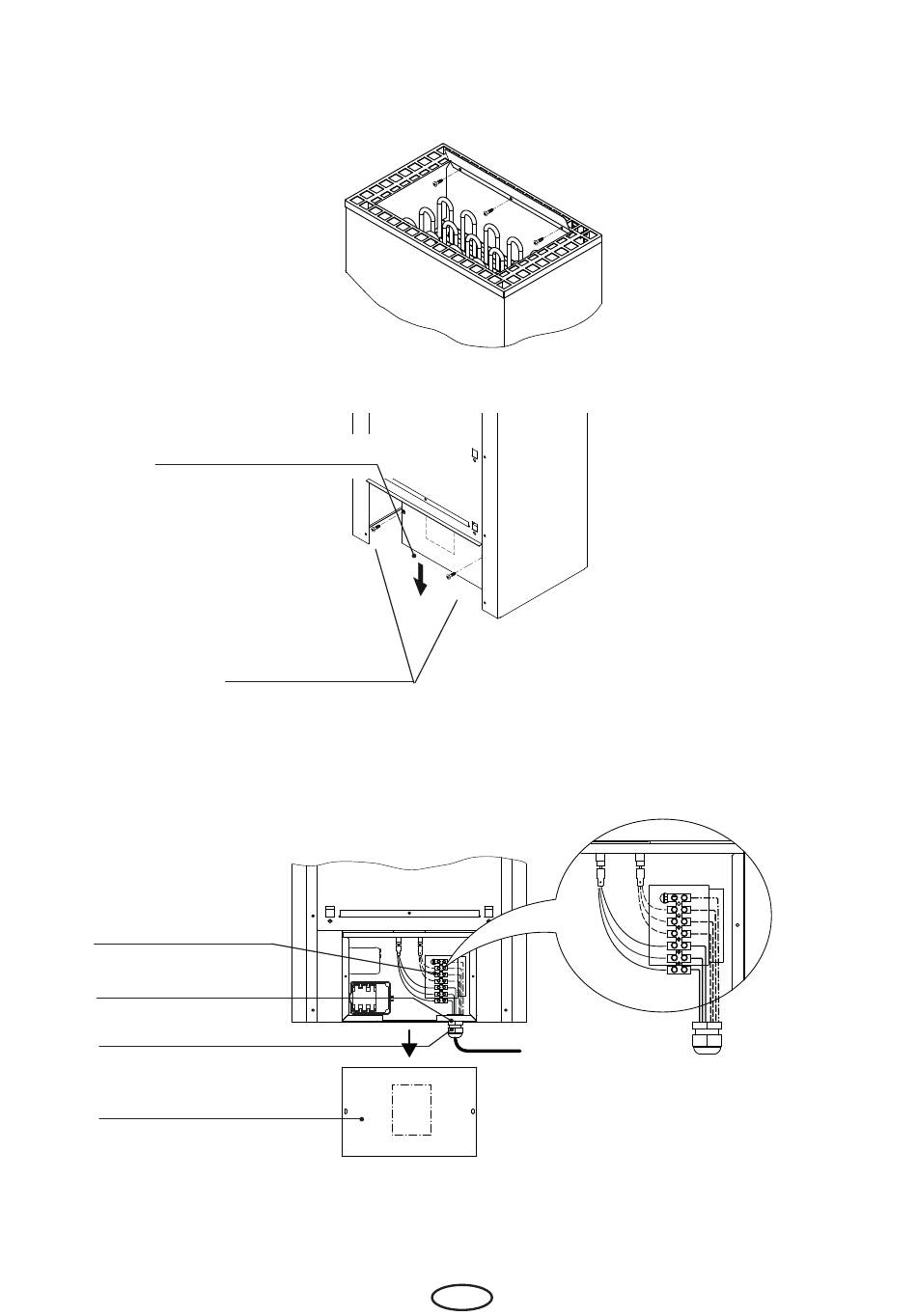

• Закрепите входящий в комплект поставки воздухоотражатель, как показано на рис. 5. Для
этого сначала выкрутите винт по центру крышки, а затем снова закрепите крышку этим
винтом и еще двумя саморезами по металлу 4,2 x 9,5 из полиэтиленового пакета.
• Откройте заднюю крышку клеммной коробки, выкрутив 2 винта согласно рис. 6 и потянув
крышку вниз.
Крышка клеммной коробки
• Подключите соединительный провод согласно электрической схеме.
• Электрическая схема расположена на внутренней стороне клеммной коробки.
• Электроподключение согласно рис. 7 и примеру подключения.
Соединитель-
ная клемма
Контргайка
Кабельный ввод
Крышка клемм-
ной коробки
• Проверьте, правильно ли затянуты все клеммы.
• Закройте клеммную коробку крышкой и закрепите ее двумя винтами. Следите за тем, что-
бы крышка была как можно дальше задвинута за край клеммной коробки.
Выкручивание винтов
