[loinru12-060912-01.tif, 2, de_DE]

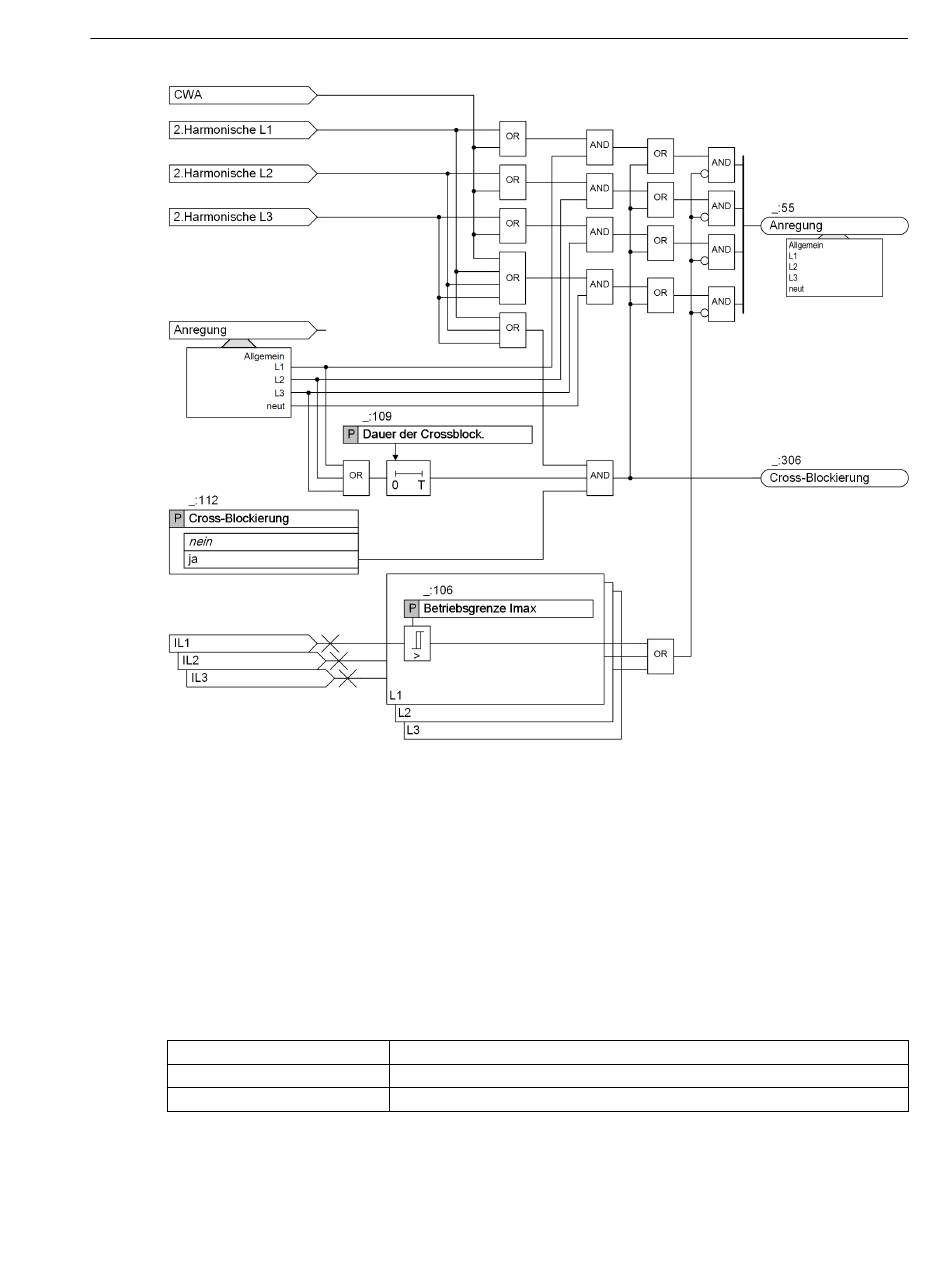

Bild 7-137
7.15.1.4

Anwendungs- und Einstellhinweise

Parameter: Betriebsgrenze Imax
•
Empfohlener Einstellwert (_:106) Betriebsgrenze Imax = 7,5 A
Mit dem Parameter Betriebsgrenze Imax legen Sie fest, bei welchem Strom die Einschaltstromer-
kennung intern blockiert wird. Stellen Sie den Wert größer ein als den Effektivwert des maximalen
Einschaltstromes des Transformators. Ein praktikabler Wert ist der 7,5-fache Transformatornennstrom.
Parameter: Blockierung mit CWA
•
Empfohlener Einstellwert = (_:111) Blockierung mit CWA = ja
Parameterwert
ja
nein
Parameter: Blockierung mit 2. Harm.
•
Empfohlener Einstellwert (_:110) Blockierung mit 2. Harm. = ja
SIPROTEC 5, Merging Unit 6MU85, Handbuch
C53000-G5000-C074-4, Ausgabe 04.2021
Logikdiagramm der Einschaltstromerkennung
Beschreibung
CWA-Verfahren aktiviert.
CWA-Verfahren deaktiviert.
Schutz- und Automatikfunktionen
7.15 Einschaltstrom- und 2. Harmonische Erkennung
