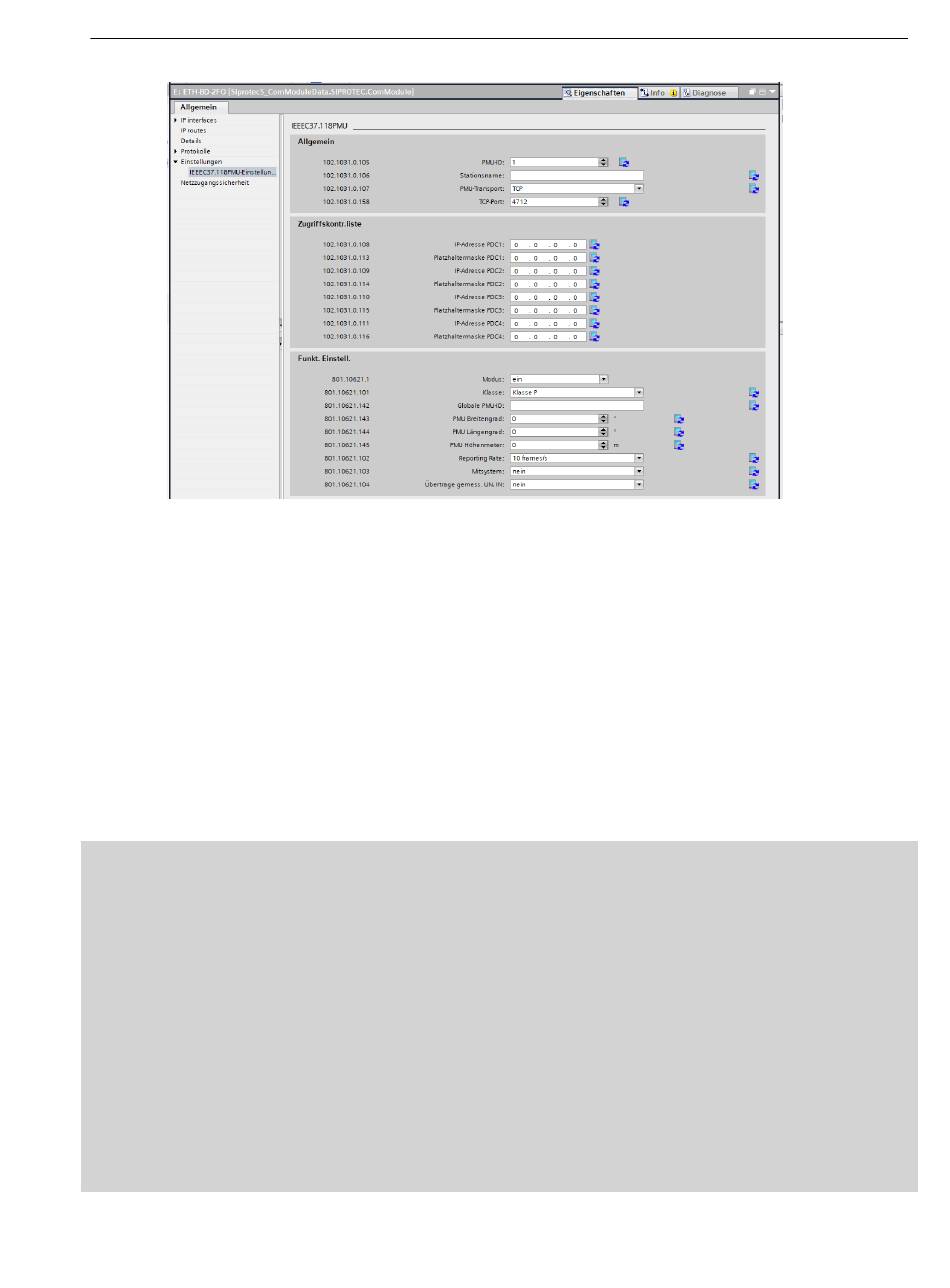

Bild 10-13
Im oberen Bereich dieses Einstelldialogs konfigurieren Sie die spezifischen Einstellungen des Kommunikations-
protokolls. Im unteren Bereich legen Sie die entsprechenden PMU-spezifischen Einstellungen fest.
Um eine bessere Konfiguration von größeren Weitbereichsüberwachungssystemen zu ermöglichen, wurden
Änderungen in der IEEE C37.118 Kommunikationskonfiguration realisiert, die eine flexible IP-Konfiguration
ohne Verlust von Sicherheitsaspekten in den verwalteten Netzwerken ermöglichen.
Mit dem PMU-Transportprotokoll TCP generell und bei UDP im Kommunikationsmodus Kommandobetrieb
sind für jede PDC/IP-Adresse konfigurierbare Platzhalter erlaubt. Diese Platzhalter ermöglichen es Ihnen, einen
Bereich von IP-Adressen festzulegen, innerhalb dessen Zugriffe akzeptiert werden. Hiermit wird bezweckt,
jedem einzelnen Gerät oder System ohne Beschränkungen hinsichtlich ihrer Hierarchieebenen Zugriffe inner-
halb des jeweiligen Netzwerks zu erlauben. Dadurch wird im Hinblick auf Sicherheitsaspekte die Beschränkung
auf einzelne IP-Adressen aufgehoben. Sie können somit ganze Bereiche von IP-Adressen in jeder PMU konfigu-
rieren und sind dadurch z.B. bei Konfigurationsänderungen des gesamten Netzwerks sehr flexibel. Die Platz-
halterzeichen müssen auf Bit-Ebene, beginnend beim niederwertigsten Bit, kontinuierlich aufeinanderfolgen.
BEISPIELE für Platzhalterzeichen
Beispiel 1:
•
binär 00000000.00000000.00000000.00101011 ist nicht erlaubt
•
binär 00000000.00000000.00000000.00111111 ist erlaubt
Beispiel 2:
•
Die PDC-IP-Adresse lautet: 192.172.16.1
•
Platzhalter: 0.0.0.127
Das Gerät akzeptiert Anfragen innerhalb des IP-Adressbereichs von 192.172.16.1 bis 192.172.16.127.
Beispiel 3:
•
Die PDC-IP-Adresse lautet: 192.172.16.100
•
Platzhalter: 0.0.0.3
Das Gerät akzeptiert Anfragen innerhalb des IP-Adressbereichs von 192.172.16.100 bis 192.172.16.103.
SIPROTEC 5, Merging Unit 6MU85, Handbuch
C53000-G5000-C074-4, Ausgabe 04.2021
PMU-spezifische Konfiguration
Messwerte und Monitoring des Primärsystems
10.10 Phasor Measurement Unit (PMU)
853
