Unsymmetrischer Messspannungsausfall - Siemens SIPROTEC 6MU85 Handbuch

Jede Teilfunktion erzeugt eine eigene Überwachungsmeldung. Die Funktion fasst diese Meldungen durch die
Sammelmeldung Störung zusammen.
Die Reaktion auf die Erkennung eines Messspannungsausfalls ist auch in den spezifischen Schutzfunktionsbe-
schreibungen erläutert.
9.3.2.3

Unsymmetrischer Messspannungsausfall

Logik
[looppode-200812-05.tif, 5, de_DE]

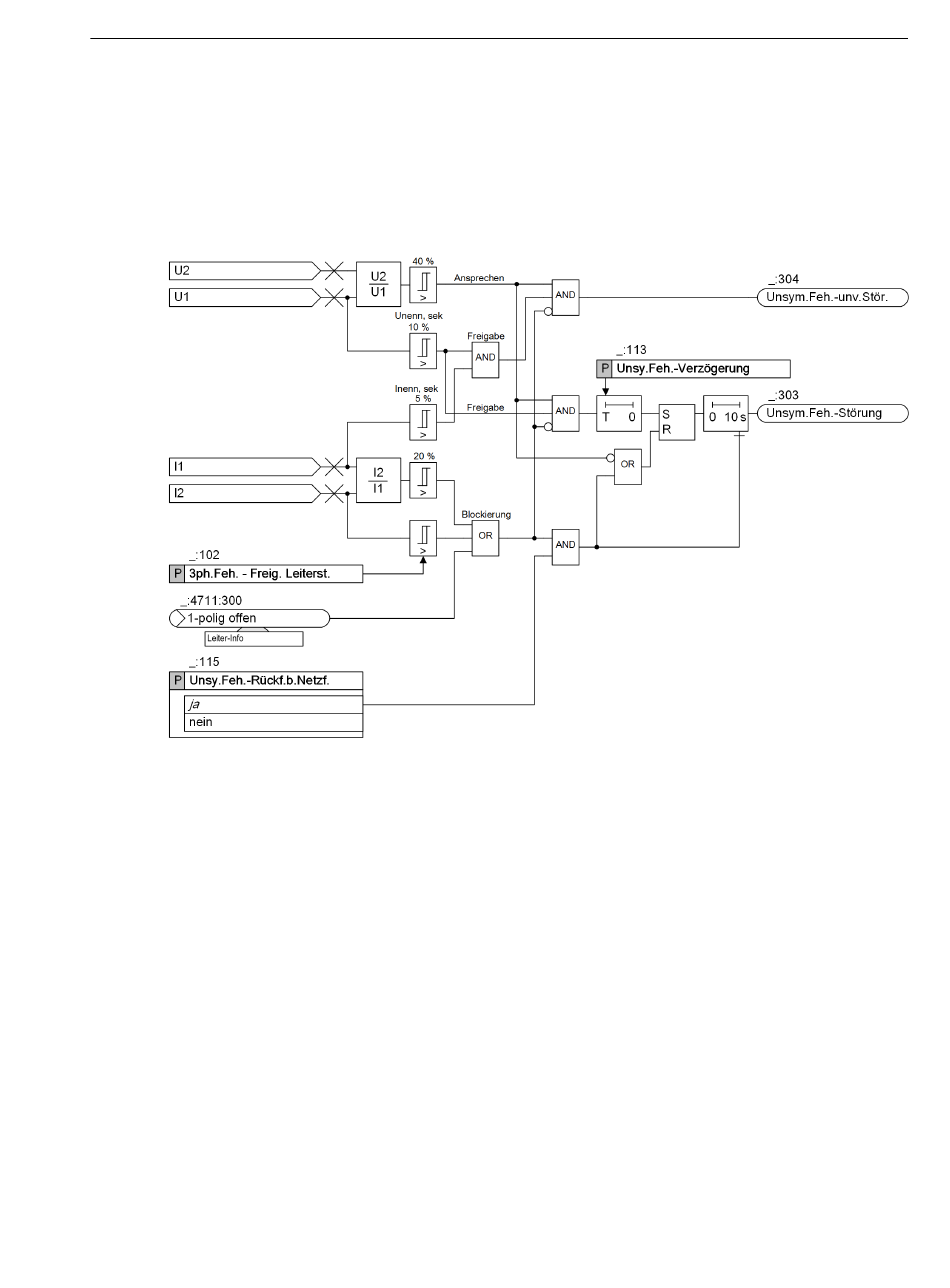

Bild 9-6
Das Kriterium zur Erkennung eines unsymmetrischen Messspannungsausfalls ist die Spannungsunsymmetrie.
Diese wird über das Verhältnis von Gegen- zu Mitsystemspannung ermittelt. Wenn der Schwellwert über-
schritten wird und die Überwachung freigegeben und nicht blockiert ist, spricht die Überwachung an (siehe
Bild 9-6). Die Meldung
Die Überwachung wird ab dem Überschreiten einer bestimmten Mindestspannung freigegeben. Dadurch wird
ein Fehlansprechen bei sehr geringen Spannungsmessgrößen oder der Messgröße 0 (z.B. Leistungsschalter
offen) vermieden. Für die unverzögerte Überwachung muss zusätzlich auch ein Mindeststrom vorliegen.
Dadurch wird ein falsches, unverzögertes Ansprechen der Überwachung bei schwacher Einspeisung (Strom <
10 % Nennstrom) und einem gleichzeitigen Netzfehler vermieden.
Wenn unsymmetrische Fehler im Primärsystem die Spannungsunsymmetrie hervorrufen, wird die Überwa-
chung blockiert. Das Gerät erkennt einen unsymmetrischen Fehler über das Verhältnis von Gegensystemstrom
zu Mitsystemstrom.
Verzögerung/Selbsthaltung
Bei schwacher Einspeisung (Strom < 10 % Nennstrom) muss bestimmten Schutzfunktionen mehr Zeit zur
Erkennung einer Netzstörung gegeben werden. Dazu lässt sich die Überwachung über den Parameter
Unsy.Feh.-Verzögerung verzögern.
Wenn während der Verzögerungszeit eine Netzstörung erkannt wird, fällt die Überwachung zurück. Dies ist
der Fall, weil davon ausgegangen wird, dass die Unsymmetrie – und damit das Ansprechen der Überwachung
– durch den Netzfehler bedingt ist.
SIPROTEC 5, Merging Unit 6MU85, Handbuch
C53000-G5000-C074-4, Ausgabe 04.2021
Logikdiagramm Unsymmetrische Messspannungsausfall-Erkennung
Unsym.Feh.-unv.Stör. wird abgesetzt.
Überwachungsfunktionen
9.3 Überwachung des sekundären Systems
757
