[sc_bbp_goose, 1, de_DE]
Bild 5-12
Voreinstellungen im IEC 61850-Struktur-Editor
Im IEC 61850-Struktur-Editor ist voreingestellt, welche Signale später im IEC 61850-Systemkonfigurator
verfügbar sind. Prüfen Sie diese Voreinstellungen und ergänzen diese um die für Ihre Anlage notwendigen
Signale.

IEC 61850-Systemkonfigurator (GOOSE)

5.3.3
Geräteübergreifende Rangierungen der Binärein- und Binärausgänge im IEC 61850-Systemkonfigurator
Damit die ergänzten Rangierungen der Merging Unit im Client verfügbar sind, müssen Sie das IEC 61850-
Systemkonfigurator-Projekt erstellen oder ein bestehendes aktualisieren.
•
Öffnen Sie in der DIGSI 5 Projektnavigation die IEC 61850-Station und klicken auf das Symbol Ände-
rungen zum IEC 61850-Systemkonfigurator exportieren oder verwenden Sie das Kontextmenü.
Der IEC 61850-Systemkonfigurator wird automatisch gestartet. In der Geräte-Ansicht werden die darin
verfügbaren Geräte angezeigt. In der im folgenden Bild dargestellten GOOSE-Ansicht gibt es die folgenden
3 Bereiche.
•
Oben die GOOSE-Meldungen, darin enthalten links die Quelle und rechts das Ziel
•
Unten links den Quellkatalog
•
Unten rechts den Zielkatalog
SIPROTEC 5, Merging Unit 6MU85, Handbuch
C53000-G5000-C074-4, Ausgabe 04.2021

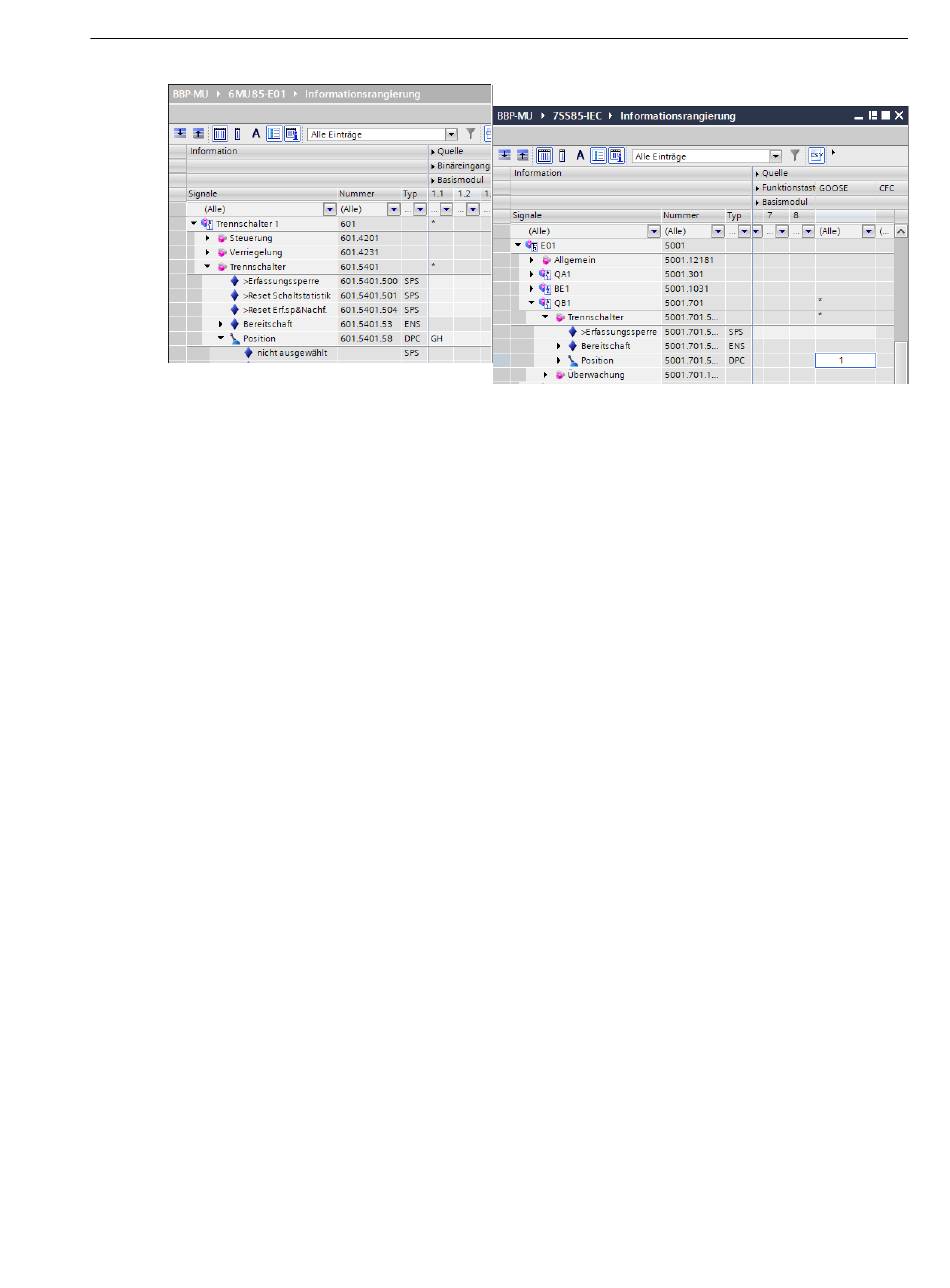

Beispielrangierung einer Trennerposition
Anwendungsbeispiel Prozessbus
5.3 Binärinformationen mittels GOOSE übertragen
