Störungen

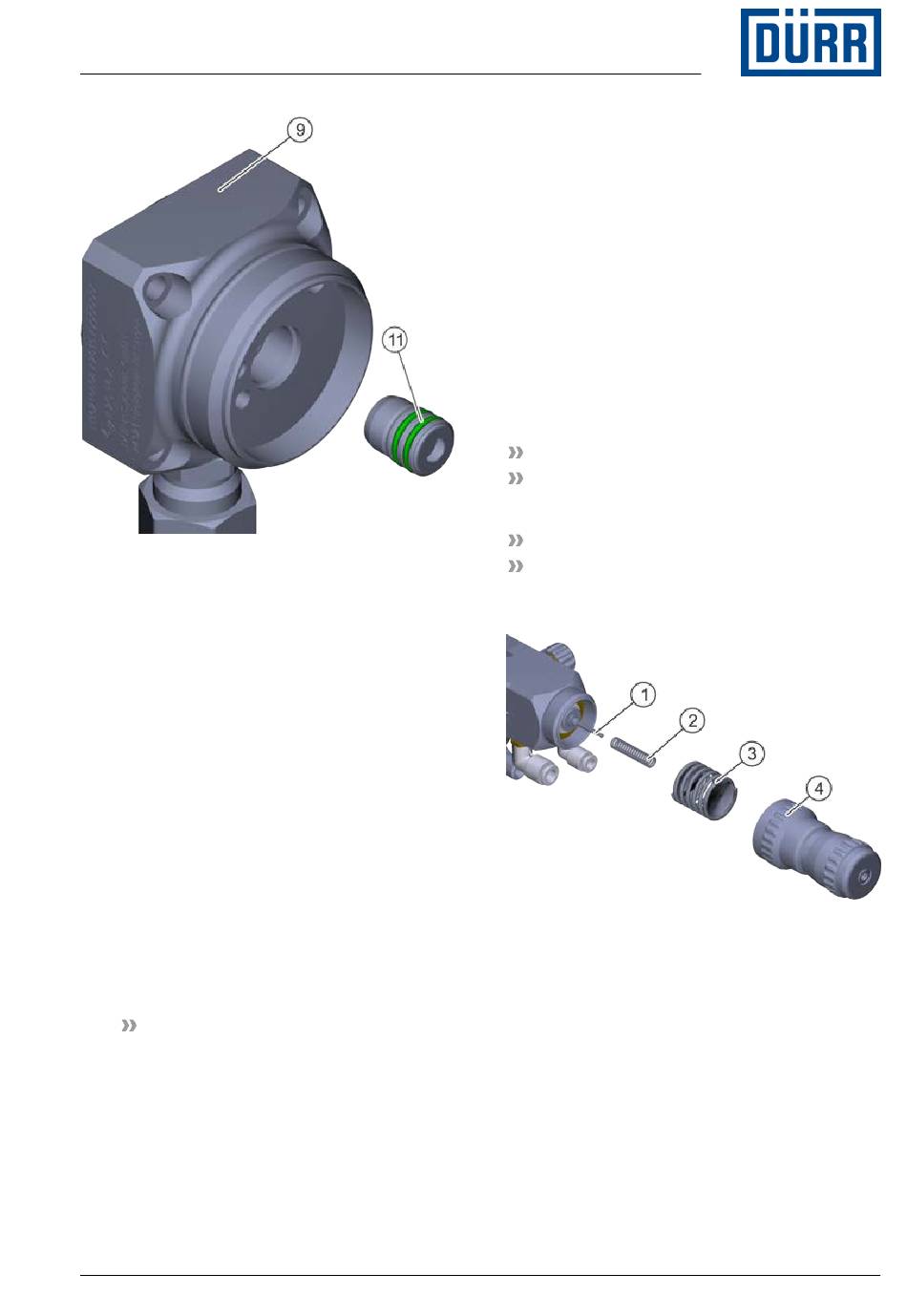

Abb. 16: Nadelstopfbuchse entnehmen
9. Nadelstopfbuchse (11) nach vorne aus
dem Anschluss-Stück (9) herausdrücken.
Ggf. Montageschlüssel verwenden.
10. Verschlissene oder defekte Bauteile
ersetzen.
Montieren
11. Nadelstopfbuchse (11) in das
Anschluss-Stück (9) einsetzen. Ggf.
Montageschlüssel verwenden. Einbau-
lage beachten.
12. Anschluss-Stück (9) und Gehäuse (8)
zusammensetzen.
13. Die vier Schrauben des Anschluss-
Stücks (9) einsetzen. Mit einem Innen-
sechskantschlüssel festziehen.
14. Düse (5) einsetzen und festziehen.
Anzugsdrehmoment: 10 Nm
15. Überwurfmutter (6) samt Luftkappe (7)
aufsetzen.
16. Luftkappe (7) ausrichten.
06/2018
17. Überwurfmutter (6) handfest festziehen.
18. Nadelschaft leicht mit silikonfreiem Öl
19. Nadelfeder (2) und Kolbenfeder (3) ein-
20. Verschlusskappe (4) handfest fest-
8.3.3 Kolben und Kolbendichtungen
Personal:
Schutzausrüstung:
Demontieren
Abb. 17: Nadel demontieren
1. Verschlusskappe (4) herausschrauben
2. Nadelfeder (2) und Kolbenfeder (3) ent-
3. Komplette Nadel (1) nach hinten aus dem
EcoGun AS AUTO - MSG00019DE
einschmieren. Nadel (1) vorsichtig von
hinten in das Gehäuse einschieben.
setzen.
ziehen.
tauschen
Bediener
+ Zusatzqualifikation Explosionsschutz
Arbeitsschutzkleidung
Schutzhandschuhe
und entnehmen.
nehmen.
Gehäuse herausziehen.
23/40
