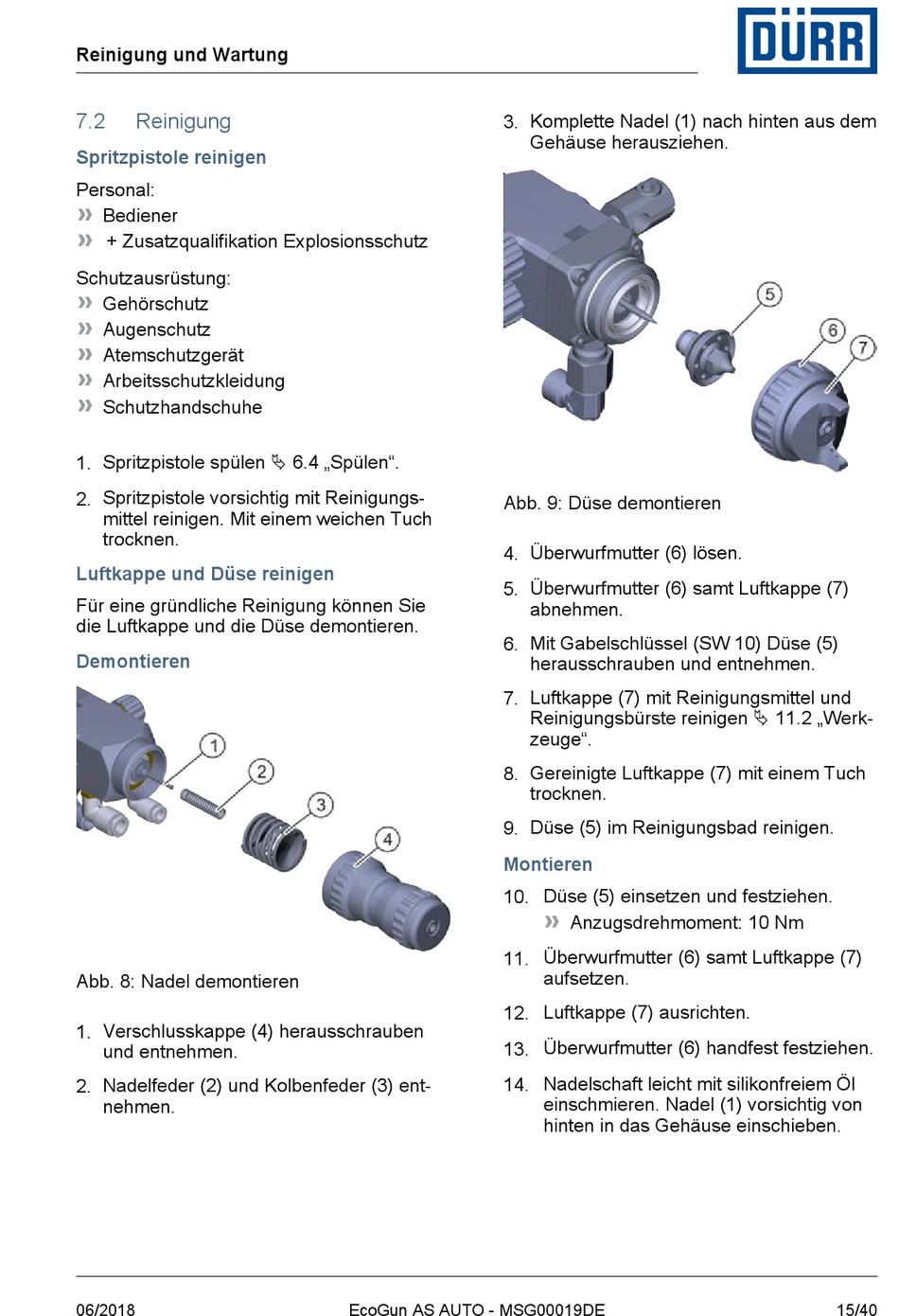

Reinigung - Durr EcoGun AS AUTO Betriebsanleitung

Reinigung und Wartung
7.2

Reinigung

Spritzpistole reinigen
Personal:
Bediener
+ Zusatzqualifikation Explosionsschutz
Schutzausrüstung:
Gehörschutz
Augenschutz
Atemschutzgerät
Arbeitsschutzkleidung
Schutzhandschuhe
1. Spritzpistole spülen Ä 6.4 „Spülen".
2. Spritzpistole vorsichtig mit Reinigungs-
mittel reinigen. Mit einem weichen Tuch
trocknen.
Luftkappe und Düse reinigen
Für eine gründliche Reinigung können Sie
die Luftkappe und die Düse demontieren.
Demontieren
Abb. 8: Nadel demontieren
1. Verschlusskappe (4) herausschrauben
und entnehmen.
2. Nadelfeder (2) und Kolbenfeder (3) ent-
nehmen.
06/2018
3. Komplette Nadel (1) nach hinten aus dem
Abb. 9: Düse demontieren
4. Überwurfmutter (6) lösen.
5. Überwurfmutter (6) samt Luftkappe (7)
6. Mit Gabelschlüssel (SW 10) Düse (5)
7. Luftkappe (7) mit Reinigungsmittel und
8. Gereinigte Luftkappe (7) mit einem Tuch
9. Düse (5) im Reinigungsbad reinigen.
Montieren
10. Düse (5) einsetzen und festziehen.
11. Überwurfmutter (6) samt Luftkappe (7)
12. Luftkappe (7) ausrichten.
13. Überwurfmutter (6) handfest festziehen.
14. Nadelschaft leicht mit silikonfreiem Öl
EcoGun AS AUTO - MSG00019DE
Gehäuse herausziehen.
abnehmen.
herausschrauben und entnehmen.
Reinigungsbürste reinigen Ä 11.2 „Werk-
zeuge".
trocknen.
Anzugsdrehmoment: 10 Nm
aufsetzen.
einschmieren. Nadel (1) vorsichtig von
hinten in das Gehäuse einschieben.
