Störungen

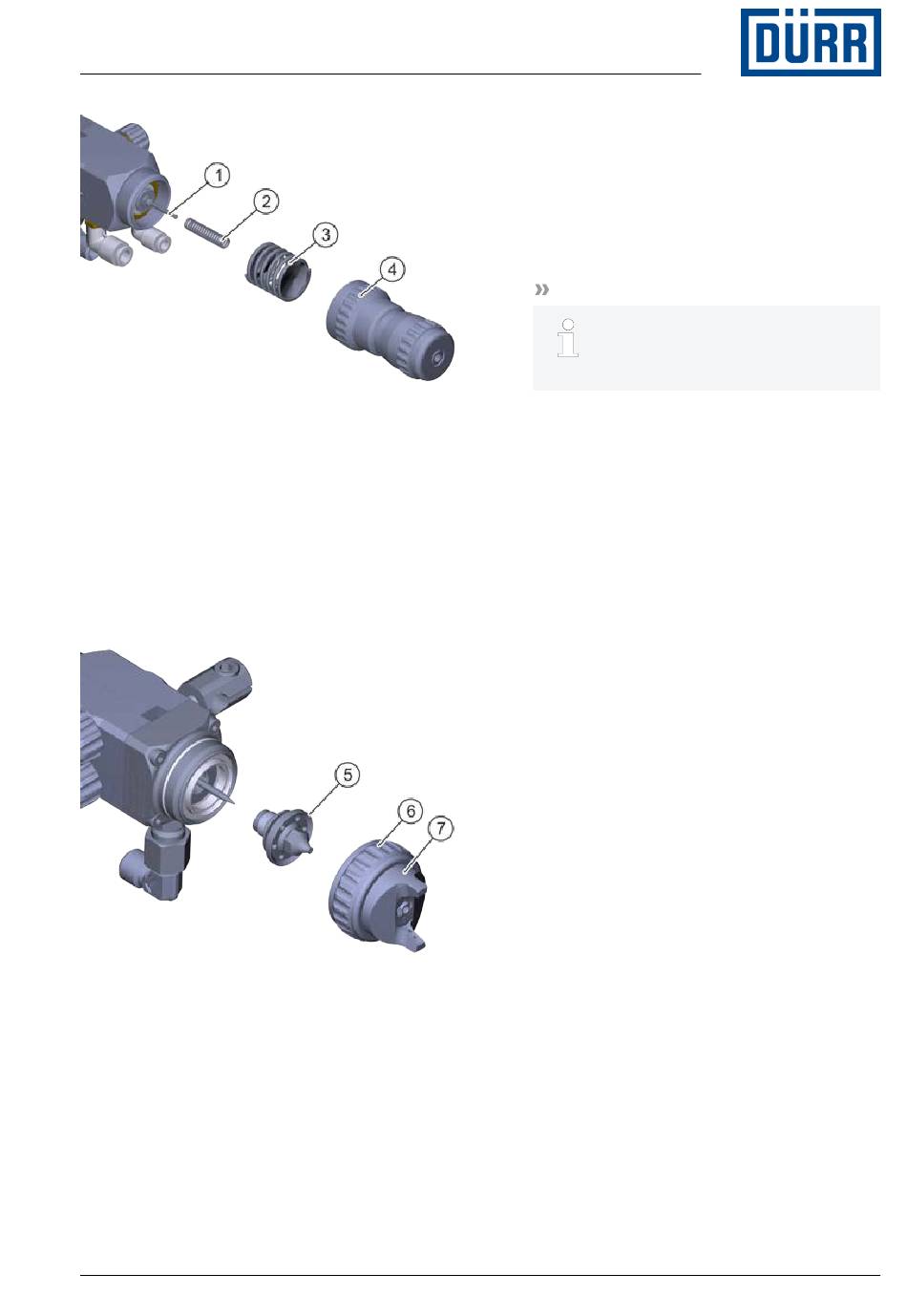

Abb. 11: Nadel demontieren
Demontieren
1. Verschlusskappe (4) herausschrauben
und entnehmen.
2. Nadelfeder (2) und Kolbenfeder (3) ent-
nehmen.
3. Komplette Nadel (1) nach hinten aus dem
Gehäuse herausziehen.
Abb. 12: Düse demontieren
4. Überwurfmutter (6) lösen.
5. Überwurfmutter (6) samt Luftkappe (7)
abnehmen.
06/2018
6. Mit Gabelschlüssel (SW 10) Düse (5)
7. Verschlissene oder defekte Bauteile
Montieren
8. Düse (5) einsetzen und festziehen.
9. Überwurfmutter (6) samt Luftkappe (7)
10. Luftkappe (7) ausrichten.
11. Überwurfmutter (6) handfest festziehen.
12. Nadelschaft leicht mit silikonfreiem Öl
13. Nadelfeder (2) und Kolbenfeder (3) ein-
14. Verschlusskappe (4) handfest fest-
EcoGun AS AUTO - MSG00019DE
herausschrauben und entnehmen.
ersetzen.
Anzugsdrehmoment: 10 Nm
Je nach Anwendungsfall kann
eine Düse mit passendem Durch-
messer eingesetzt werden.
aufsetzen.
einschmieren. Nadel (1) vorsichtig von
hinten in das Gehäuse einschieben.
setzen.
ziehen.
