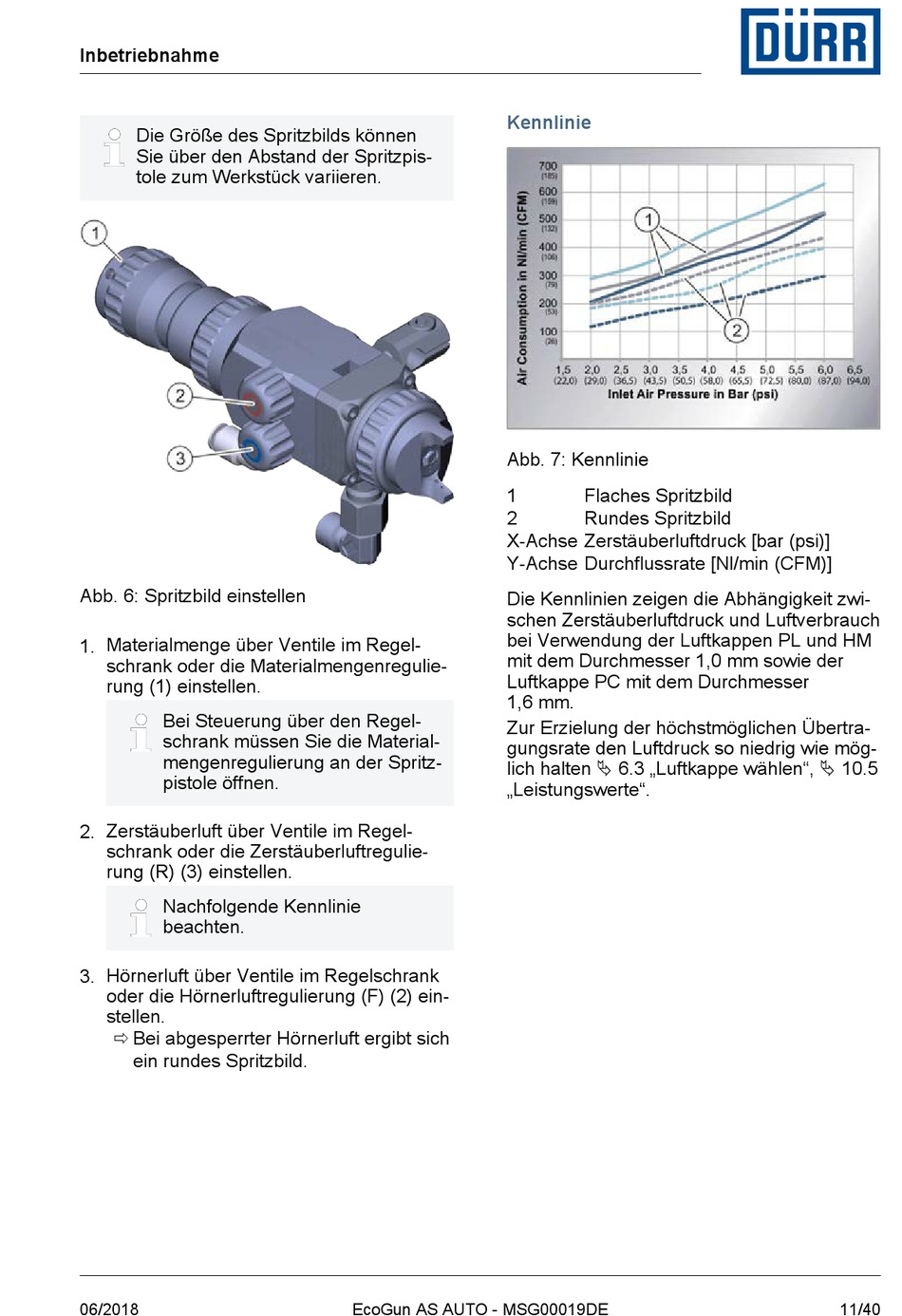

Inbetriebnahme
Die Größe des Spritzbilds können
Sie über den Abstand der Spritzpis-
tole zum Werkstück variieren.
Abb. 6: Spritzbild einstellen
1. Materialmenge über Ventile im Regel-
schrank oder die Materialmengenregulie-
rung (1) einstellen.
Bei Steuerung über den Regel-
schrank müssen Sie die Material-
mengenregulierung an der Spritz-
pistole öffnen.
2. Zerstäuberluft über Ventile im Regel-
schrank oder die Zerstäuberluftregulie-
rung (R) (3) einstellen.
Nachfolgende Kennlinie
beachten.
3. Hörnerluft über Ventile im Regelschrank
oder die Hörnerluftregulierung (F) (2) ein-
stellen.
ð Bei abgesperrter Hörnerluft ergibt sich
ein rundes Spritzbild.
06/2018
Kennlinie
Abb. 7: Kennlinie
1
2
X-Achse Zerstäuberluftdruck [bar (psi)]
Y-Achse Durchflussrate [Nl/min (CFM)]
Die Kennlinien zeigen die Abhängigkeit zwi-
schen Zerstäuberluftdruck und Luftverbrauch
bei Verwendung der Luftkappen PL und HM
mit dem Durchmesser 1,0 mm sowie der
Luftkappe PC mit dem Durchmesser
1,6 mm.
Zur Erzielung der höchstmöglichen Übertra-
gungsrate den Luftdruck so niedrig wie mög-
lich halten Ä 6.3 „Luftkappe wählen", Ä 10.5
„Leistungswerte".
EcoGun AS AUTO - MSG00019DE
Flaches Spritzbild
Rundes Spritzbild
11/40
