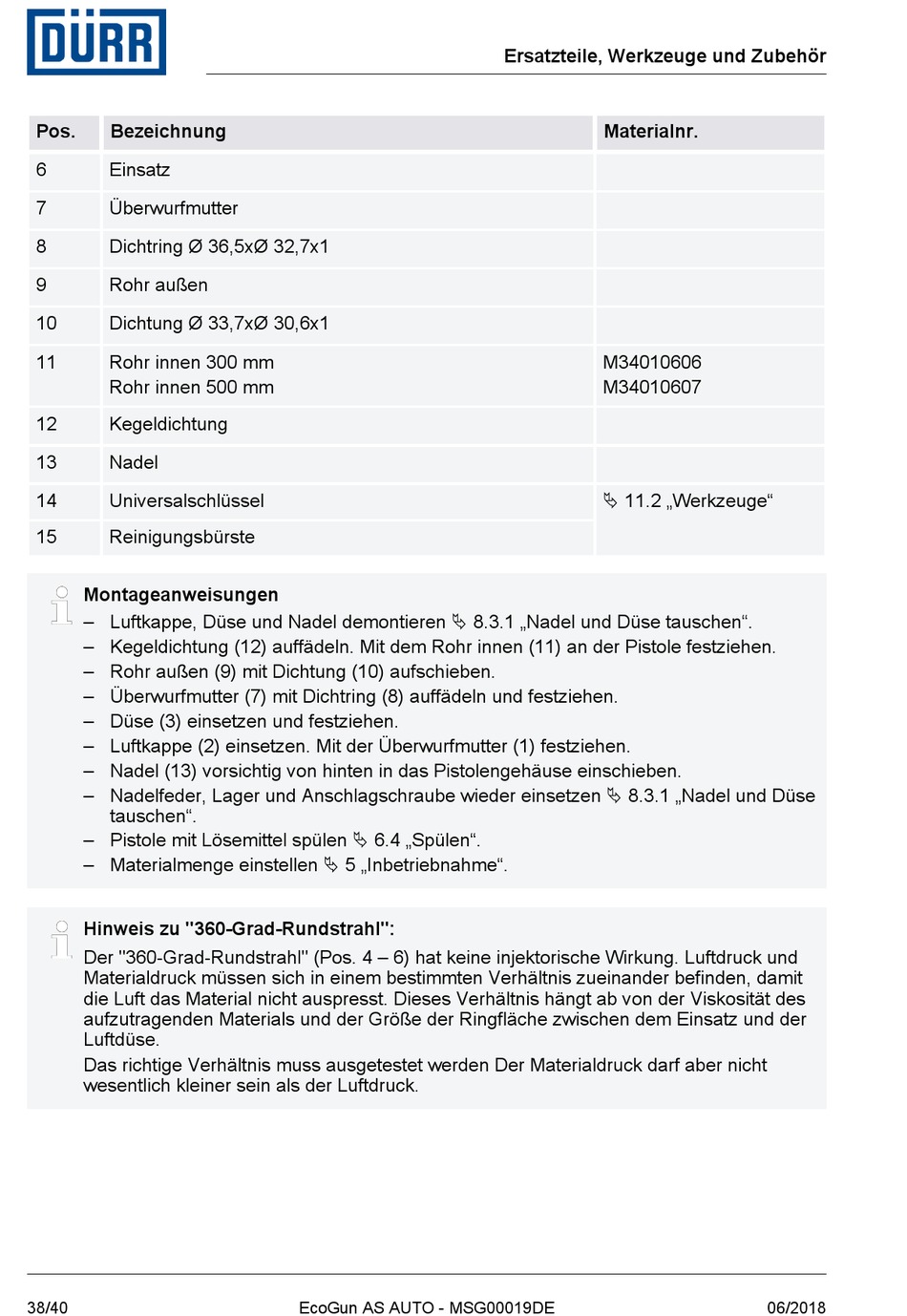

Durr EcoGun AS AUTO Betriebsanleitung Seite 38

Pos. Bezeichnung
6 Einsatz
7 Überwurfmutter
8 Dichtring Ø 36,5xØ 32,7x1
9 Rohr außen
10 Dichtung Ø 33,7xØ 30,6x1
11 Rohr innen 300 mm
Rohr innen 500 mm
12 Kegeldichtung
13 Nadel
14 Universalschlüssel
15 Reinigungsbürste
Montageanweisungen
– Luftkappe, Düse und Nadel demontieren Ä 8.3.1 „Nadel und Düse tauschen".
– Kegeldichtung (12) auffädeln. Mit dem Rohr innen (11) an der Pistole festziehen.
– Rohr außen (9) mit Dichtung (10) aufschieben.
– Überwurfmutter (7) mit Dichtring (8) auffädeln und festziehen.
– Düse (3) einsetzen und festziehen.
– Luftkappe (2) einsetzen. Mit der Überwurfmutter (1) festziehen.
– Nadel (13) vorsichtig von hinten in das Pistolengehäuse einschieben.
– Nadelfeder, Lager und Anschlagschraube wieder einsetzen Ä 8.3.1 „Nadel und Düse
tauschen".
– Pistole mit Lösemittel spülen Ä 6.4 „Spülen".
– Materialmenge einstellen Ä 5 „Inbetriebnahme".
Hinweis zu "360-Grad-Rundstrahl":
Der "360-Grad-Rundstrahl" (Pos. 4 – 6) hat keine injektorische Wirkung. Luftdruck und
Materialdruck müssen sich in einem bestimmten Verhältnis zueinander befinden, damit
die Luft das Material nicht auspresst. Dieses Verhältnis hängt ab von der Viskosität des
aufzutragenden Materials und der Größe der Ringfläche zwischen dem Einsatz und der
Luftdüse.
Das richtige Verhältnis muss ausgetestet werden Der Materialdruck darf aber nicht
wesentlich kleiner sein als der Luftdruck.
38/40 EcoGun AS AUTO - MSG00019DE
