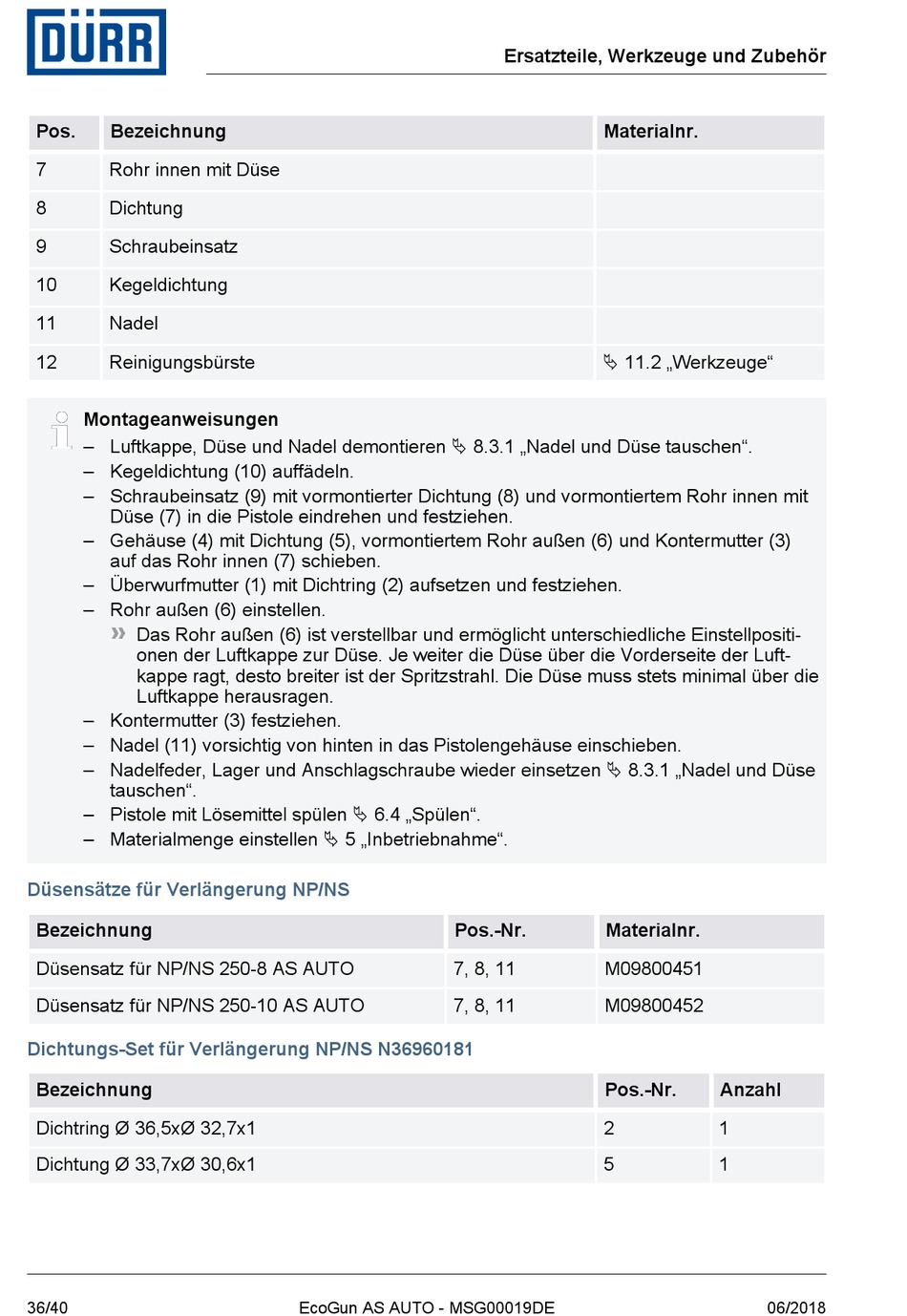

Durr EcoGun AS AUTO Betriebsanleitung Seite 36

Pos. Bezeichnung
7 Rohr innen mit Düse
8 Dichtung
9 Schraubeinsatz
10 Kegeldichtung
11 Nadel
12 Reinigungsbürste
Montageanweisungen
– Luftkappe, Düse und Nadel demontieren Ä 8.3.1 „Nadel und Düse tauschen".
– Kegeldichtung (10) auffädeln.
– Schraubeinsatz (9) mit vormontierter Dichtung (8) und vormontiertem Rohr innen mit
Düse (7) in die Pistole eindrehen und festziehen.
– Gehäuse (4) mit Dichtung (5), vormontiertem Rohr außen (6) und Kontermutter (3)
auf das Rohr innen (7) schieben.
– Überwurfmutter (1) mit Dichtring (2) aufsetzen und festziehen.
– Rohr außen (6) einstellen.
Das Rohr außen (6) ist verstellbar und ermöglicht unterschiedliche Einstellpositi-
onen der Luftkappe zur Düse. Je weiter die Düse über die Vorderseite der Luft-
kappe ragt, desto breiter ist der Spritzstrahl. Die Düse muss stets minimal über die
Luftkappe herausragen.
– Kontermutter (3) festziehen.
– Nadel (11) vorsichtig von hinten in das Pistolengehäuse einschieben.
– Nadelfeder, Lager und Anschlagschraube wieder einsetzen Ä 8.3.1 „Nadel und Düse
tauschen".
– Pistole mit Lösemittel spülen Ä 6.4 „Spülen".
– Materialmenge einstellen Ä 5 „Inbetriebnahme".
Düsensätze für Verlängerung NP/NS
Bezeichnung
Düsensatz für NP/NS 250-8 AS AUTO
Düsensatz für NP/NS 250-10 AS AUTO
Dichtungs-Set für Verlängerung NP/NS N36960181
Bezeichnung
Dichtring Ø 36,5xØ 32,7x1
Dichtung Ø 33,7xØ 30,6x1
36/40
Pos.-Nr.
7, 8, 11
7, 8, 11
EcoGun AS AUTO - MSG00019DE
Ersatzteile, Werkzeuge und Zubehör
Materialnr.
Ä 11.2 „Werkzeuge"
Materialnr.
M09800451
M09800452
Pos.-Nr.
2
5
Anzahl
1
1
