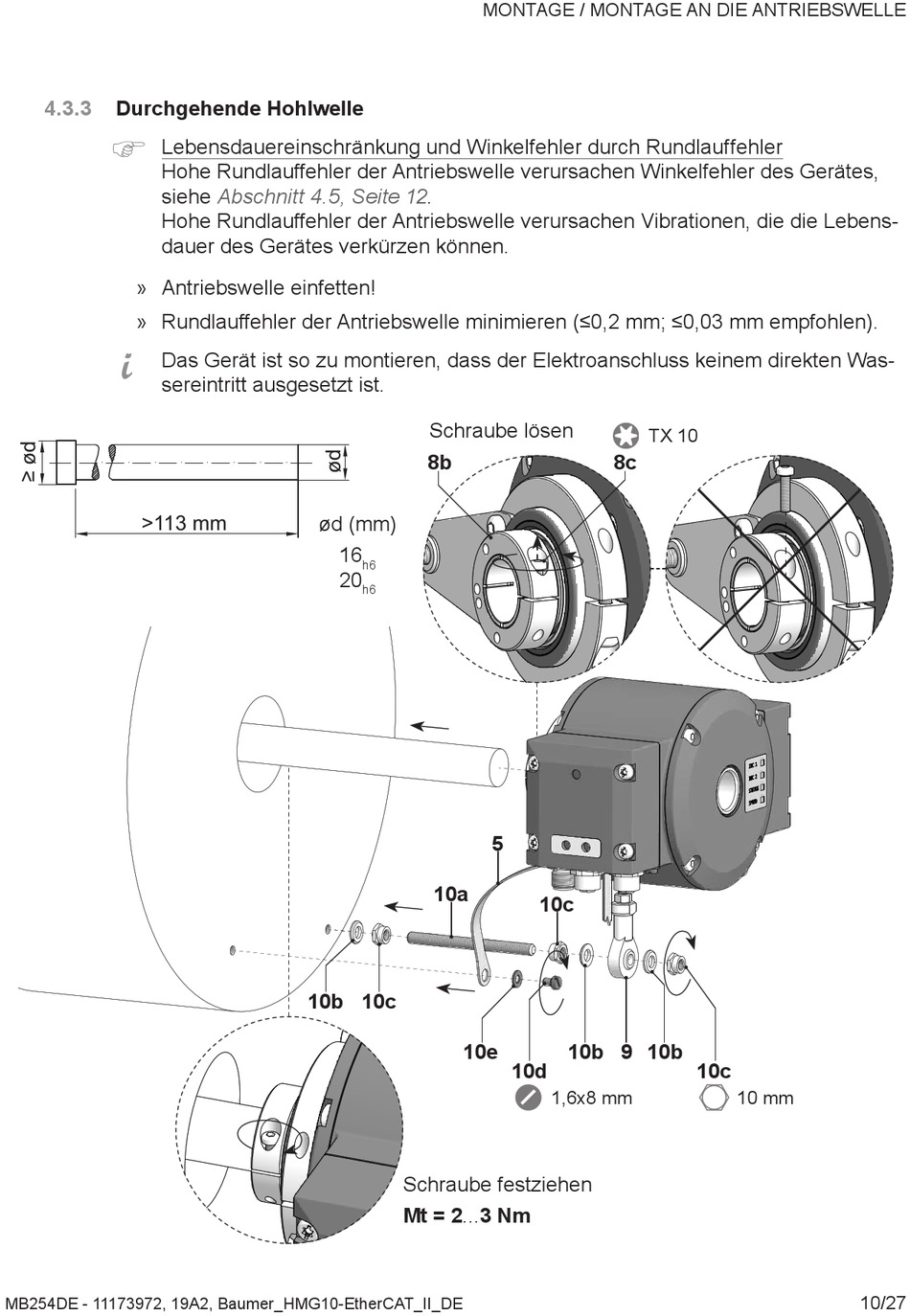

4.3.3 Durchgehende Hohlwelle
)
Lebensdauereinschränkung und Winkelfehler durch Rundlauffehler
Hohe Rundlauffehler der Antriebswelle verursachen Winkelfehler des Gerätes,
siehe
Hohe Rundlauffehler der Antriebswelle verursachen Vibrationen, die die Lebens-
dauer des Gerätes verkürzen können�
» Antriebswelle einfetten!
» Rundlauffehler der Antriebswelle minimieren (≤0,2 mm; ≤0,03 mm empfohlen).
i
Das Gerät ist so zu montieren, dass der Elektroanschluss keinem direkten Was-
sereintritt ausgesetzt ist�
>113 mm
