VORBEREITUnG
3.
VORBEREITUNG
3.1

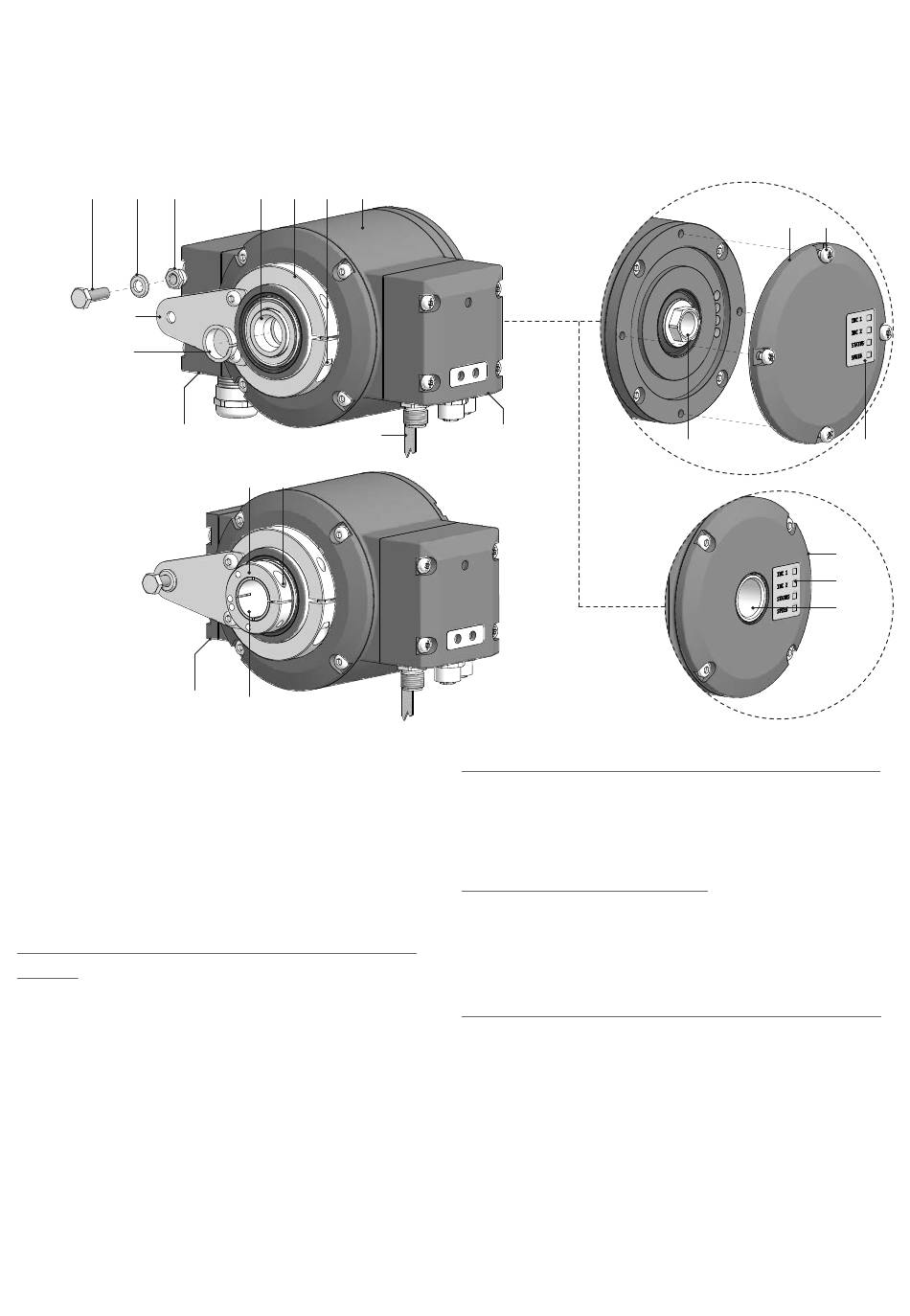

Lieferumfang
6d 6e 6f
6c
7b
[ B ]
1
Gehäuse
2
Abdeckung
3
Torx-/Schlitzschraube M4x10 mm,
DIn 7964
4
LED-Funktionsanzeigen
5
Erdungsband ~230 mm lang
Vorrichtung zum Anbau einer Drehmoment-
stütze:
6a
Um 360° verstellbarer Klemmring
6b Torx-/Schlitzschraube M4x20 mm,
ISO 7045
6c
Stützblech
6d Sechskantschraube M6x18 mm,
ISO 4017
6e
Scheibe B6,4, ISO 7090
6f
Selbstsichernde Mutter M6, ISO 10511
* Je nach Version
5/27
7a 6a 6b
8b
8c
[ 0 ]
8a
1
[ A ]
5
Einseitig offene Hohlwelle* oder Konuswelle*:
7a
Einseitig offene Hohlwelle oder Konus-
welle mit Schlüsselfläche SW 17 mm
7b Spannelement, nicht bei Konuswelle
Durchgehende Hohlwelle*:
8a
Durchgehende Hohlwelle
8b Klemmring
8c
Torxschraube M3x12 mm, ISO 7045
Radiale Klemmenkästen* (siehe
[ A ] Busanschlusskasten EtherCAT
[ B ] Zusatzausgang inkremental (Option)
Drehzahlschalter (Option)
Programmierschnittstelle (nur HMG10P)
[ 0 ] Blinddeckel - Gerät ohne Zusatzausgang,
ohne Drehzahlschalter und ohne Pro-
grammierschnittstelle
MB254DE - 11173972, 19A2, Baumer_HMG10-EtherCAT_II_DE
