AMI Turbitrack
Installation
3.3.
3.3.1
Probeneinlass
Die SERTO
Verbindungen
montieren
3.3.2
18
Probenein- und Auslassleitung anschliessen

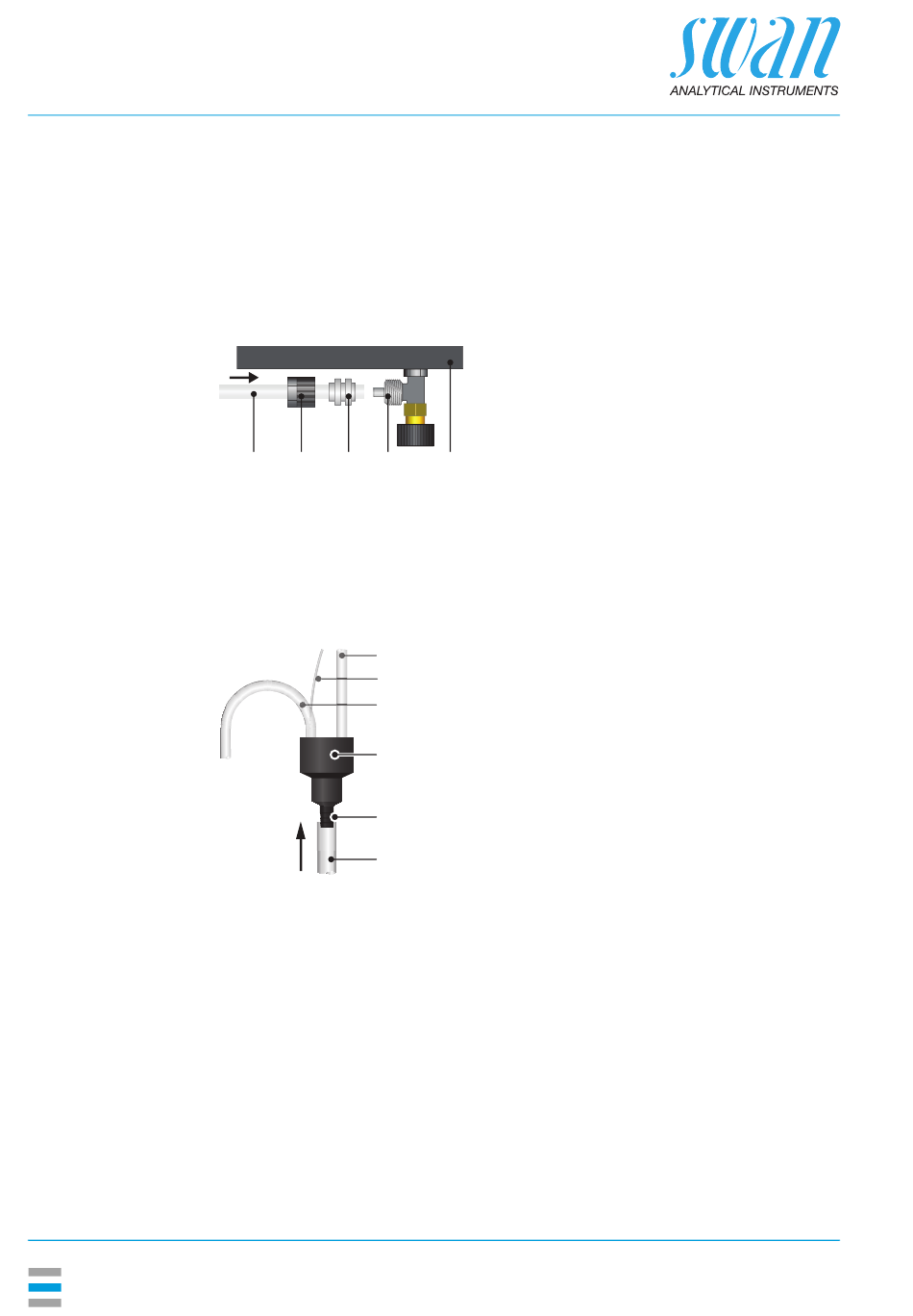

FEP Schlauch am Probeneinlass
Verwenden Sie für den Anschluss der Probenleitung einen Plastik-
schlauch (FEP, PA oder PE 4 x 6 mm).
A
B
C
D
Den flexiblen Schlauch [A] in die Serto-Verbindung [D] stossen und
die Rändelmutter [B] anziehen.
FEP Schlauch am Probenauslass
A
B
C
D
E
F
Den 1/2" Schlauch an die Schlauchtülle des Auslasstrichters an-
schliessen und mit einem druckfreien Auslass mit genügen Kapazität
verbinden.
A
Flexibler Schlauch
B
Rändelmutter
C
Kompressionsmuffe
D
Serto-Verbindung
E
Durchflusszelle
E
A
Schlauch Reinigungsausgang
B
Entlüftungsschlauch
C
Probenauslass
D
Ablauftrichter
E
Schlauchtülle
F
1/2" Schlauch
A-96.250.230 / 130421
