AMI Turbitrack
Problembehebung
7.2.
A-96.250.230 / 130421
Die Sicherungen auswechseln
WARNUNG
Fremdspannung
Extern gespeiste Geräte die an Schaltausgang 1 oder 2 oder an
den Sammelstörkontakt angeschlossen sind können elektrische
Schläge verursachen.
vor dem öffnen des Messumformers müssen Geräte die an fol-
gende Kontakte angeschlossen sind vom Netz getrennt wer-
den.
– Schaltausgang 1
– Schaltausgang 2
– Sammelstörkontakt
Ermitteln und beheben Sie vor dem Austauschen der Sicherung die
Ursache des Kurzschlusses.
Verwenden Sie eine Pinzette oder Spitzzange zum Ausbau der de-
fekten Sicherung.
Setzen Sie nur Originalsicherungen von SWAN ein.

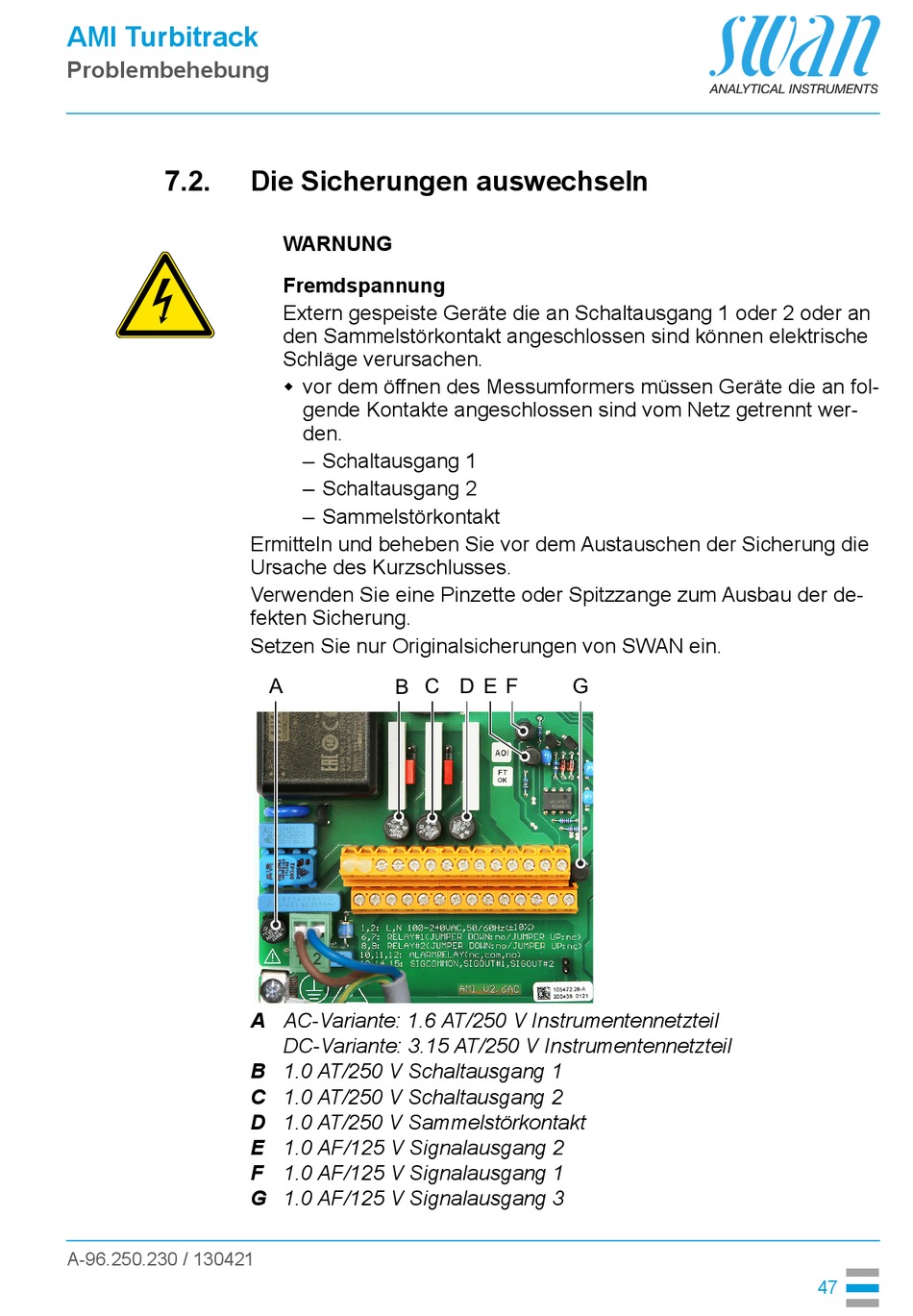

A
B C D E F
A
AC-Variante: 1.6 AT/250 V Instrumentennetzteil
DC-Variante: 3.15 AT/250 V Instrumentennetzteil
B
1.0 AT/250 V Schaltausgang 1
C
1.0 AT/250 V Schaltausgang 2
D
1.0 AT/250 V Sammelstörkontakt
E
1.0 AF/125 V Signalausgang 2
F
1.0 AF/125 V Signalausgang 1
G
1.0 AF/125 V Signalausgang 3
