AMI Codes-II O3
Wartung
6.8.2
Schlauch-
nummerierung
Nr.
von
1
Pumpenauslass hinterer Rahmen
2
Pumpenauslass vorderer Rahmen Schlauchverbindung 2, Durchflusszellen-
3
Reagenzbehälter [M]
Oxycon on-line DPD
4
Reagenzbehälter [N]
Oxycon on-line Ozone
A-96.250.880 / 300518

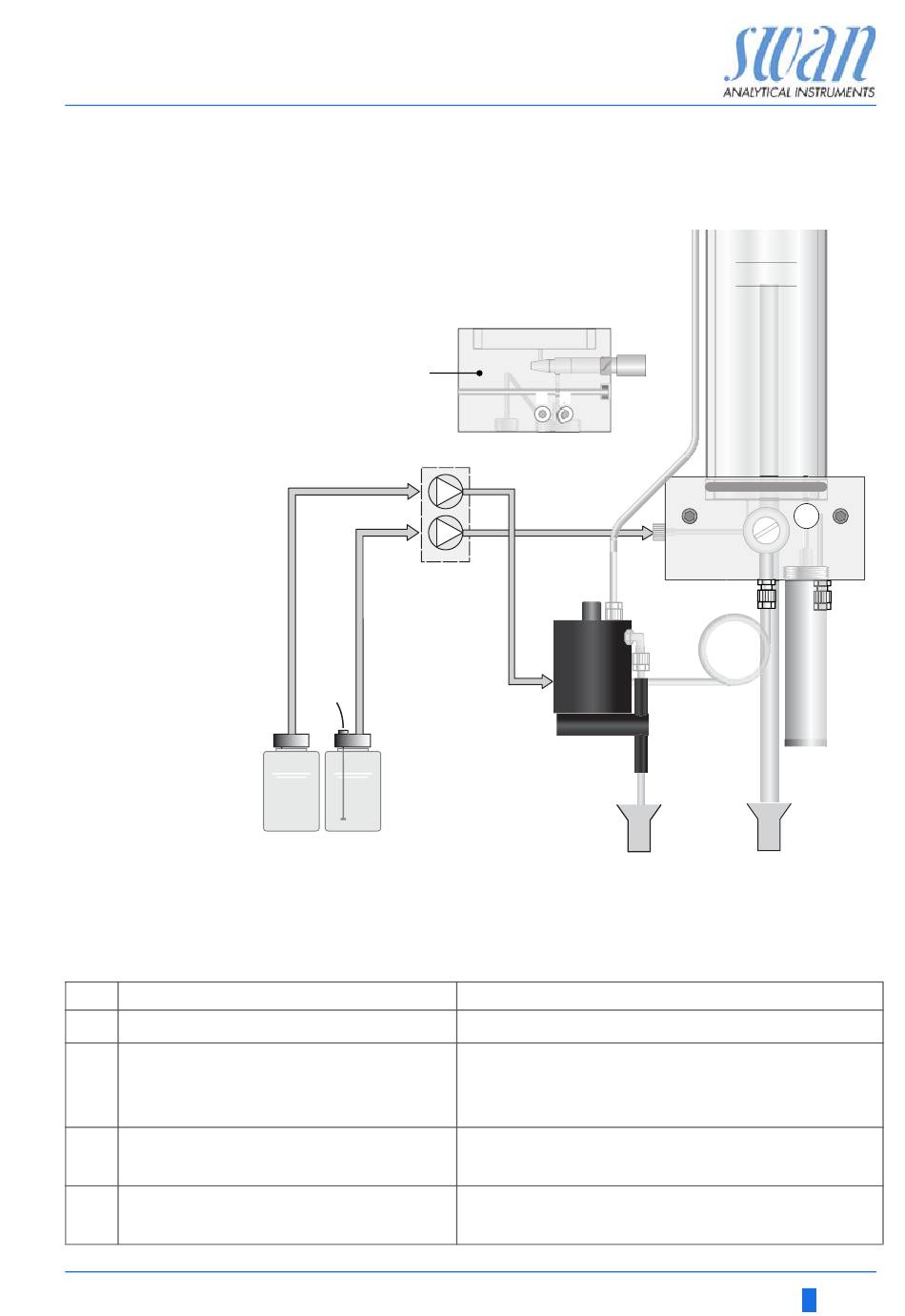

Die Reagenzschläuche auswechseln
Q
3
4
J
K
Hinweis: Der Anschluss 1 am Durchflusszellenblock (siehe
Seitenansicht [Q]) ist unbenutzt und mit einem Blindstopfen
verschlossen.
1
2
1
2
bis
T-Stück auf der Rückseite des Fotometers
block siehe Seitenansicht [Q] des Durch-
flusszellenblocks
Pumpeneinlass hinterer Rahmen
Pumpeneinlass vorderer Rahmen
Level
55
