AMI Turbitrack
Beschreibung des Produkts
Sicherheits-
funktionen
Kommuni-
kationsschnitt-
stelle
(optional)
Messprinzip
10
Kein Datenverlust bei Stromausfall. Alle Daten werden im nicht-
flüchtigen Speicher abgelegt.
Überspannungsschutz für Ein- und Ausgänge.
Galvanische Trennung von Messeingängen und Signalausgängen.
 USB-Schnittstelle für Logger-Download
 RS485-Schnittstelle mit Feldbus-Protokoll Modbus oder Profibus
DP
 HART-Schnittstelle

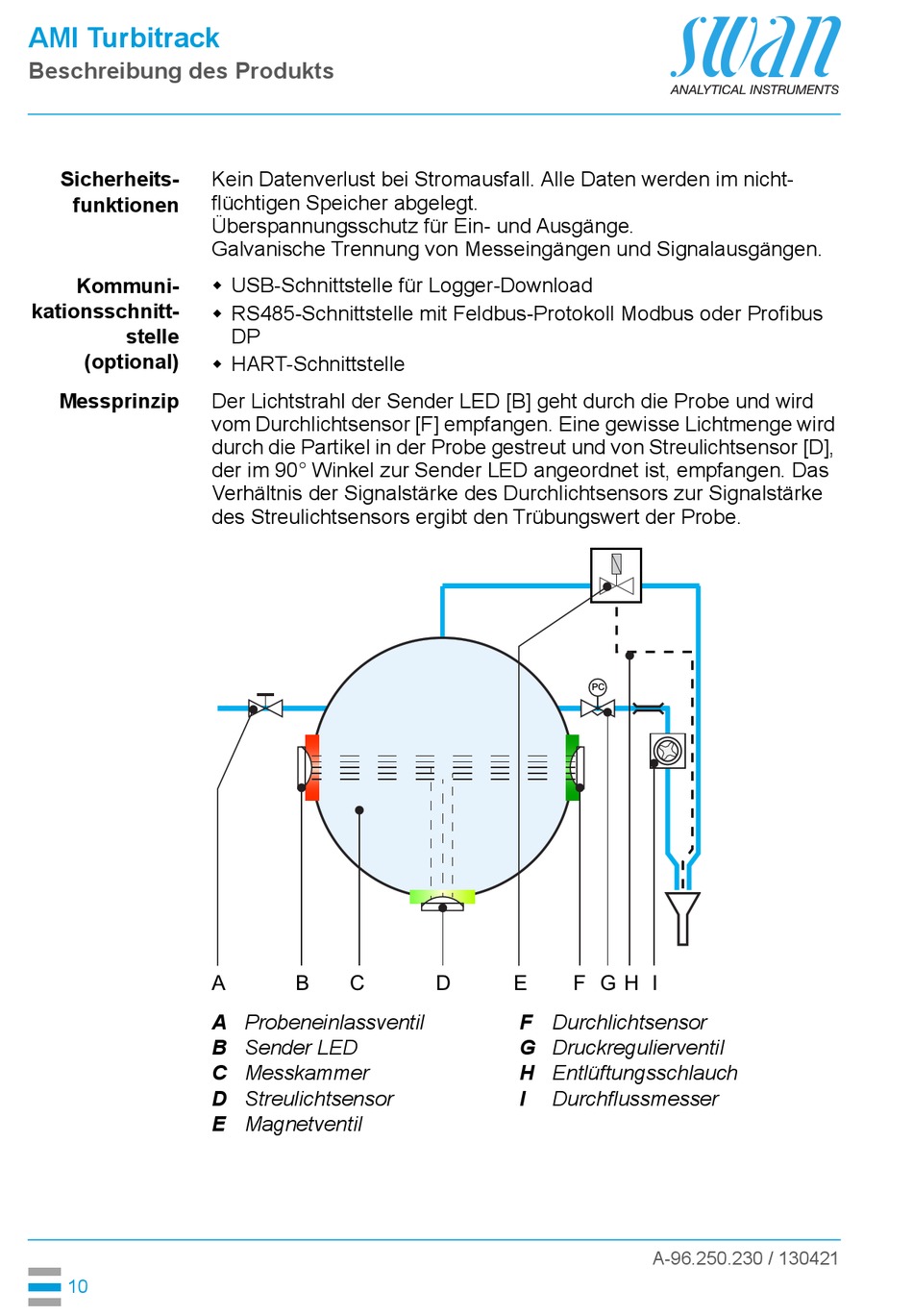

Der Lichtstrahl der Sender LED [B] geht durch die Probe und wird
vom Durchlichtsensor [F] empfangen. Eine gewisse Lichtmenge wird
durch die Partikel in der Probe gestreut und von Streulichtsensor [D],
der im 90° Winkel zur Sender LED angeordnet ist, empfangen. Das
Verhältnis der Signalstärke des Durchlichtsensors zur Signalstärke
des Streulichtsensors ergibt den Trübungswert der Probe.
A B C
A
Probeneinlassventil
B Sender LED
C
Messkammer
D Streulichtsensor
E Magnetventil
PC
D E F G
F
Durchlichtsensor
G Druckregulierventil
H Entlüftungsschlauch
I
Durchflussmesser
H I
A-96.250.230 / 130421
