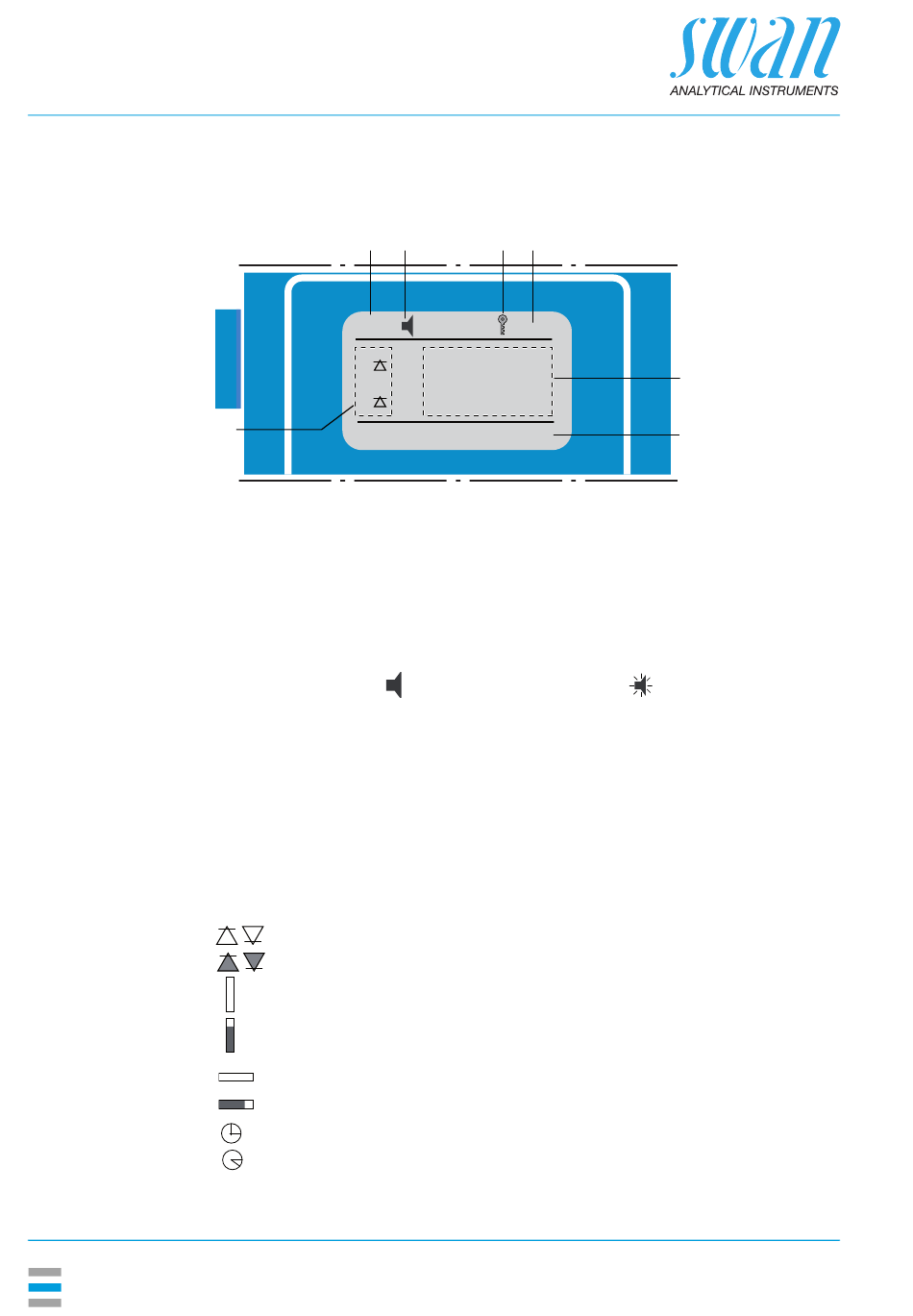

Messwerte und Symbole am Display

A B
RUN
R1
R2
G
A RUN Normalbetrieb
HOLD Schalteingang geschlossen oder Kal. Verzög.:
Regler/Grenzwert unterbrochen (zeigt Status der
Signalausgänge)
OFF Schalteingang geschlossen: Regler/Grenzwert
unterbrochen (zeigt Status der Signalausgänge)
B FEHLER
C Messumformer-Kontrolle via Profibus
D Zeit
E Prozesswerte (Trübung in FNU/NTU)
F Probenfluss in Liter pro Stunde
G Status Schaltausgang
Status Schaltausgang, Symbole
Oberer/unterer Grenzwert noch nicht erreicht
Oberer/unterer Grenzwert erreicht
Regler aufw./abw.: keine Aktion
Regler aufw./abw.: aktiv, dunkler Balken zeigt die
Reglerintensität
Stellmotor geschlossen
Stellmotor: offen, dunkler Balken steht für ungefähre Position
Zeitschaltuhr
Zeitschaltuhr: Zeitschaltuhr aktiv (drehender Zeiger)
C D
15:20:18
2.53
FNU
35.8 l/h
Fehler
E
F
Schwerwiegender
Fehler
