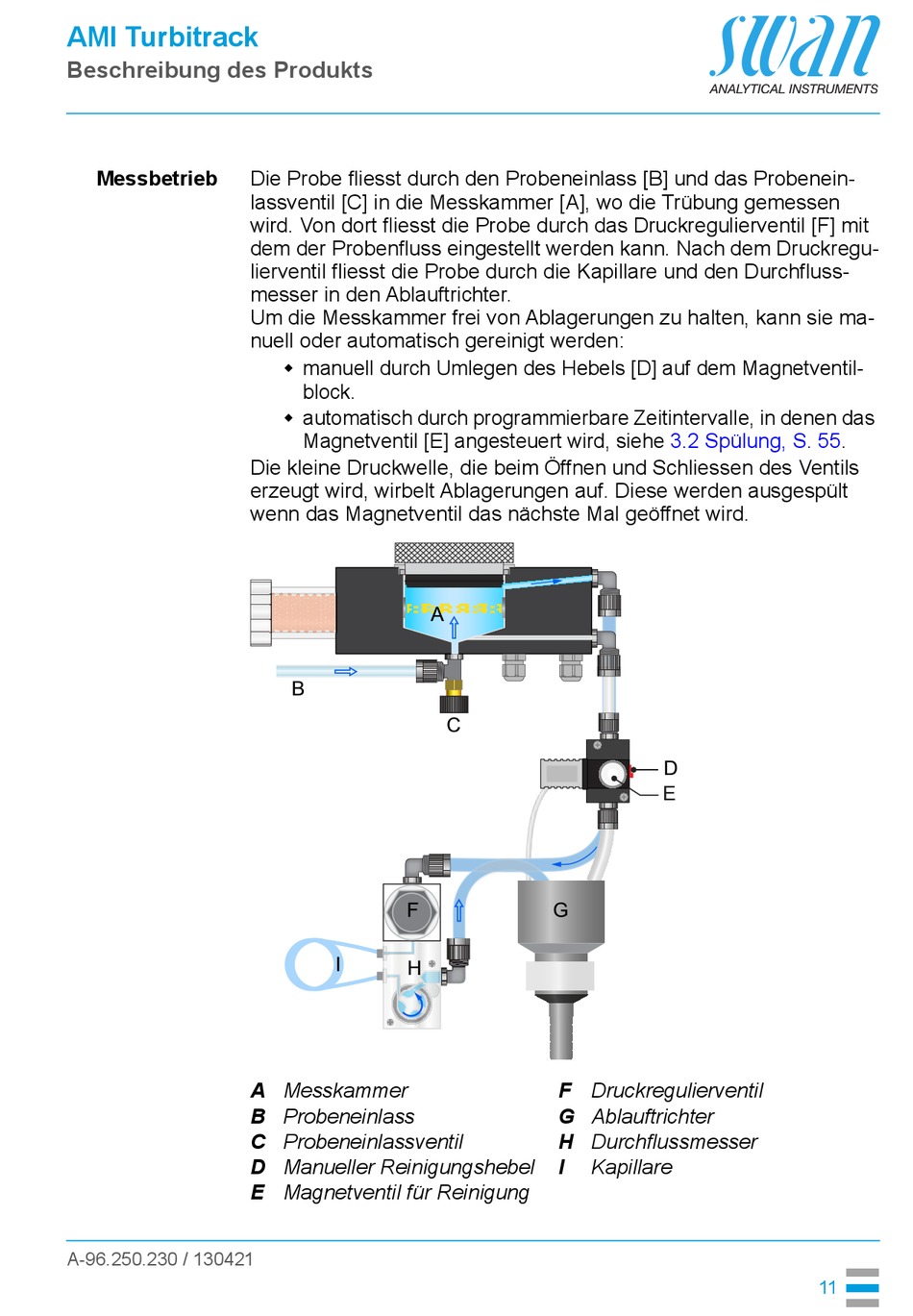

Swan AMI Turbitrack Betriebsanleitung Seite 11

AMI Turbitrack
Beschreibung des Produkts
Messbetrieb
A-96.250.230 / 130421
Die Probe fliesst durch den Probeneinlass [B] und das Probenein-
lassventil [C] in die Messkammer [A], wo die Trübung gemessen
wird. Von dort fliesst die Probe durch das Druckregulierventil [F] mit
dem der Probenfluss eingestellt werden kann. Nach dem Druckregu-
lierventil fliesst die Probe durch die Kapillare und den Durchfluss-
messer in den Ablauftrichter.
Um die Messkammer frei von Ablagerungen zu halten, kann sie ma-
nuell oder automatisch gereinigt werden:
 manuell durch Umlegen des Hebels [D] auf dem Magnetventil-
block.
 automatisch durch programmierbare Zeitintervalle, in denen das
Magnetventil [E] angesteuert wird, siehe
Die kleine Druckwelle, die beim Öffnen und Schliessen des Ventils
erzeugt wird, wirbelt Ablagerungen auf. Diese werden ausgespült
wenn das Magnetventil das nächste Mal geöffnet wird.
B
F
I
H
A Messkammer
B
Probeneinlass
C Probeneinlassventil
D
Manueller Reinigungshebel
E Magnetventil für Reinigung
A
C
G
F Druckregulierventil
G
Ablauftrichter
H Durchflussmesser
I
Kapillare
3.2 Spülung, S. 55.
D
E
