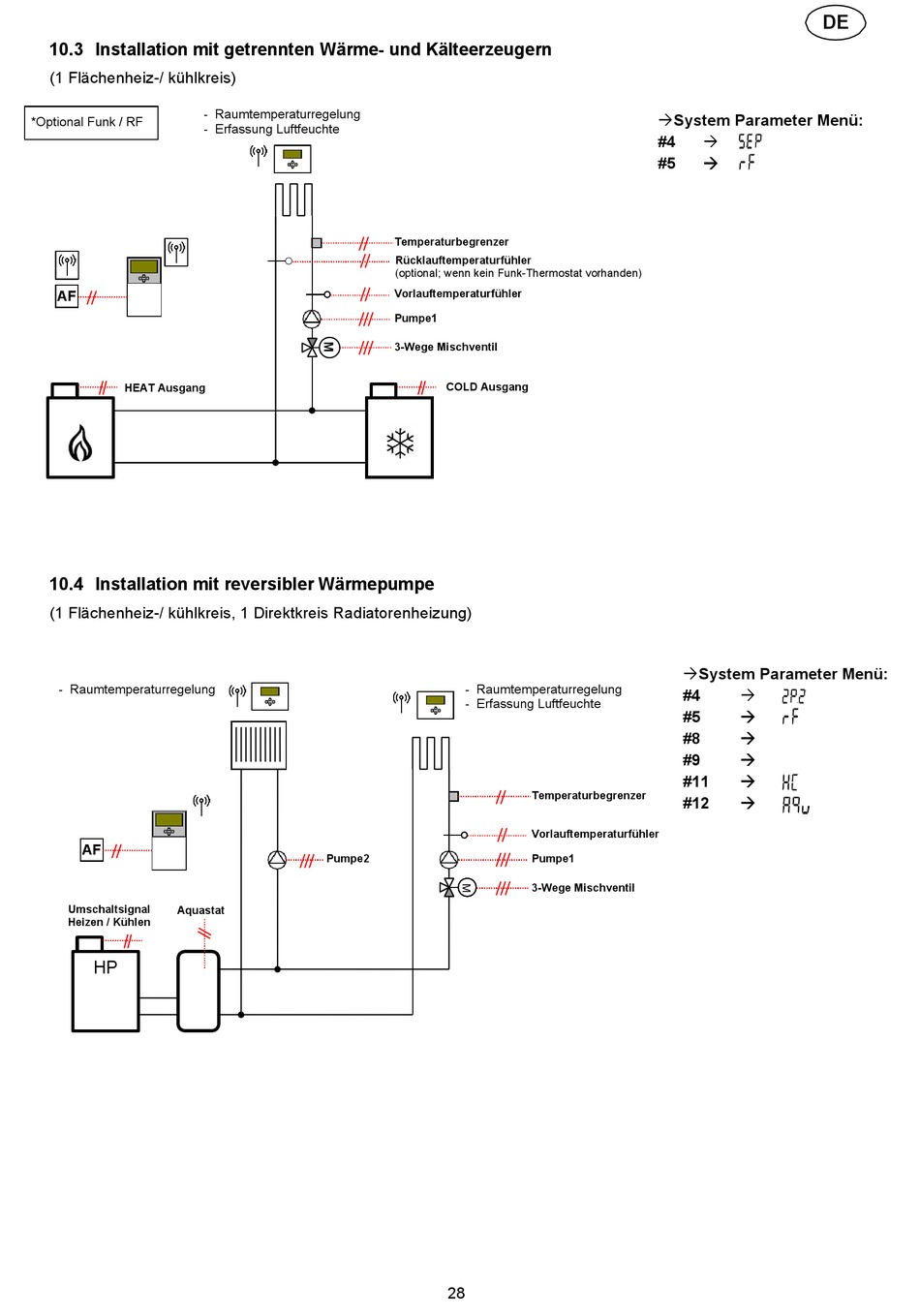

10.3 Installation mit getrennten Wärme- und Kälteerzeugern
(1 Flächenheiz-/ kühlkreis)
*Optional Funk / RF
AF
HEAT Ausgang
10.4 Installation mit reversibler Wärmepumpe
(1 Flächenheiz-/ kühlkreis, 1 Direktkreis Radiatorenheizung)
- Raumtemperaturregelung
AF
Umschaltsignal
Aquastat
Heizen / Kühlen
HP
- Raumtemperaturregelung
- Erfassung Luftfeuchte
Pumpe2
Temperaturbegrenzer
Rücklauftemperaturfühler
(optional; wenn kein Funk-Thermostat vorhanden)
Vorlauftemperaturfühler
Pumpe1
3-Wege Mischventil
COLD Ausgang
- Raumtemperaturregelung
- Erfassung Luftfeuchte
Temperaturbegrenzer
Vorlauftemperaturfühler
Pumpe1
3-Wege Mischventil
28
DE
System Parameter Menü:
#4

#5

System Parameter Menü:
#4

#5

#8

#9

#11

#12

