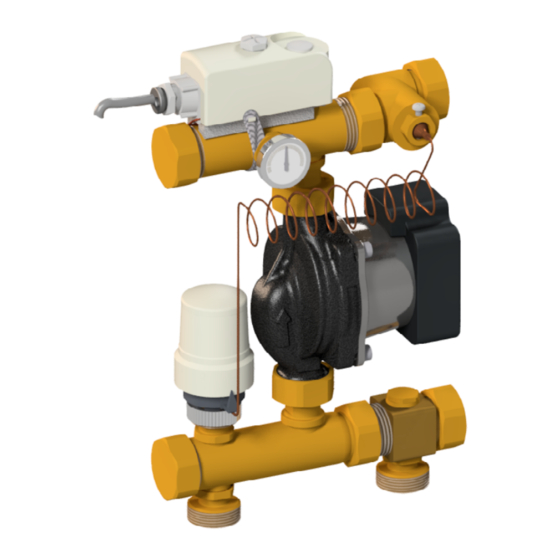

- Seite 1 FRG3015-F RV Verteilerregelstation zur Konstanthaltung der Vorlauftemperatur in Flächenheizungen Montage- und Betriebsanleitung WattsWater.de...
-
Seite 2: Inhaltsverzeichnis
• ist urheberrechtlich geschützt und darf ohne Genehmigung des Herstellers nicht verändert werden Abmessungen ......... 5 1.2 Produktkonformität Druckverlustdiagramm ......5 Für das Produkt FRG3015-F RV ist die Konformität gemäß Maschinenrichtlinie 2006/42/EG erklärt. Montage und Inbetriebnahme ....6 1.3 Produktmerkmale Montage ..............6 •... -
Seite 3: Sicherheit
• Nicht bestimmungsgemäße Verwendung der Gefahren hin, die ohne entsprechende Sicherheitsvor- FRG3015-F RV. kehrungen zum Tod oder schwersten Verletzungen führen können. • Veränderungen an der FRG3015-F RV, die nicht mit dem Hersteller abgesprochen wurden. ! WARNUNG weist auf Gefahren hin, die WARNUNG •... -
Seite 4: Komponentenübersicht
DEUTSCH 3 Komponentenübersicht 4 Funktionsweise Das Einspritzventil (5) ist als Proportionalregler konzipiert und arbeitet ohne Hilfsenergie. Der direkt im Vorlauf der Flächen- heizung (C) platzierte Fernfühler (2) des Thermostatkopfes (6) wird fortwährend mit der aktuellen Vorlauftemperatur be auf- schlagt. Abweichungen vom Sollwert bewirken unverzüglich eine Ventilhub-Änderung, so dass sich entsprechend die Menge des aus dem Kesselkreis (A) eingespritzten heißen Wassers ändert. -
Seite 5: Abmessungen
DEUTSCH 6 Abmessungen G1'' G1'' DIN228 DIN228 127,5 26,5 Abb. 6-1 Abmessungen 7 Druckverlustdiagramm 1.000 1.000 10.000 Einspritzung Durchfluss [l/h] Verteilung Abb. 7-1 Druckverlustdiagram FRG3015-F-RV-IM-DE-W-DE-02-2022-Rev.0.1 | Art.-Nr. 10019421... -
Seite 6: Montage Und Inbetriebnahme
Flächenheizung. HINWEIS Die Montage und Inbetriebnahme der • Die Temperatur am (optionalen) Temperaturbegrenzer auf FRG3015-F RV darf nur durch geschultes und vom Hers- ca. 55 °C einstellen. teller autorisiertes Fachpersonal durchgeführt werden. • Temperaturbegrenzer am Vorlauf des Heizkreisverteilers ! Bei Reparatur und Ersatz teiltausch ist auf montieren. -
Seite 7: Einstellen Der Vorlauftemperatur
DEUTSCH 8.4 Einstellen der Vorlauftemperatur 8.5 Begrenzung der Fußboden- Vorlauftemperatur Bei maximalem Leistungsbedarf (Nennleistung) muss die Kessel-Vorlauftemperatur mindestens 15° C höher In der Regel werden für Flächenheizungen keine als die gewünschte Vorlauftemperatur im Flächen- Vorlauftemperaturen höher als 50 °C verwendet. heizungskreis sein! Die Systemtemperatur ist oft deutlich geringer, als der ein- Das Einstell-Handrad des Thermostatkopfs ist mit einer Ska- stellbare Maximalwert des Thermostatkopfs. -
Seite 8: Störungsbehebung
DEUTSCH 9 Störungsbehebung Störung Mögliche Ursache Abhilfe FBH-Heizkreise werden nicht warm; Pumpe läuft nicht TB (Temperaturbegrenzer) schaltet die Pumpe der Tb ca. 10 K höher als die FBH-Vorlauftemperatur einstellen. Regelstation ab. Die zulässige FBH-Höchsttemperatur beachten! Grund: TB zu tief eingestellt. Die Schaltdifferenz des TB beträgt ca. -
Seite 9: Wartung
• Prüfen der korrekten Einregulierung, Betriebs- und Schwere Verbrühungen möglich. Lei stungs parameter. Greifen Sie beim Entleeren der FRG3015-F RV nicht in • Prüfen auf Fließgeräusche im Betrieb. das heiße Wasser. Lassen Sie die FRG3015-F RV vor • Befragung des Nutzers nach Auffälligkeiten. -
Seite 10: Entsorgung
Entsorgung der FRG3015-F RV zwecks Statistik. Die im vorliegenden Produktdatenblatt enthaltenen Beschreibungen und Bilder dienen ausschließlich zu Informationszwecken und sind ohne Gewähr. Watts Industries behält sich das Recht auf technische und konstruktive Änderungen an seinen Produkten ohne vorherige Ankündigung vor.
