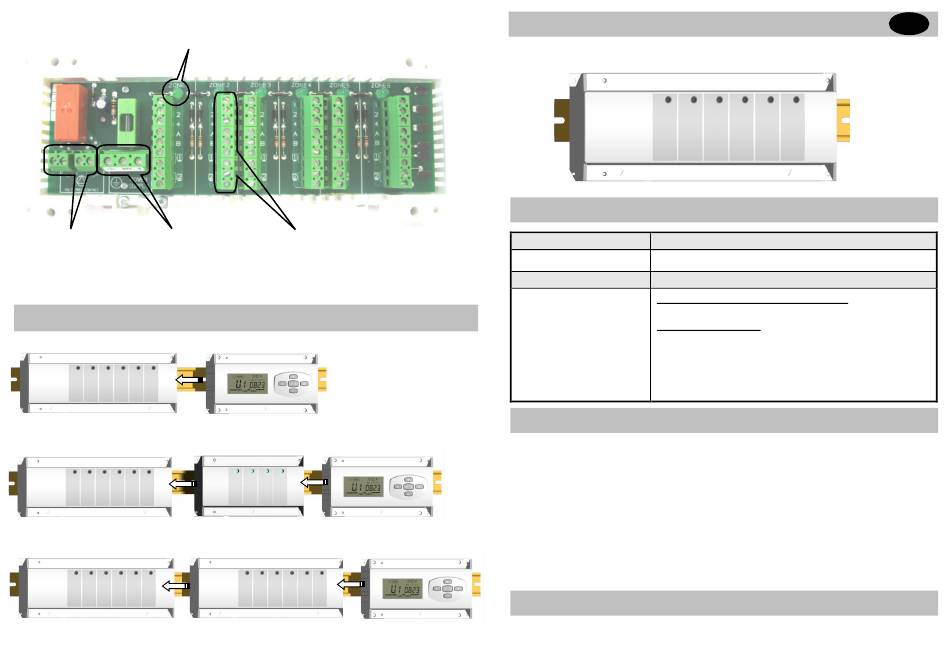

Watts WFHC 013 Bedienungsanleitung

LED Anzeige für
jede Zone
Kabelklemmen
Kabelklemmen für
Relaisausgang
Spannungsversorgung
für Pumpe, Kessel
/ Netzanschluss
bzw. Zubehör
KOMBINATIONS-MÖGLICHKEITEN (6, 10, 12 Zonen)
BASIS 6 ZONEN +
+
BASIS 6 ZONEN ERWEITERUNG 4 ZONEN
+
BASIS 6 ZONEN
Klemmleiste für
Thermostat und
Stellantriebe für 1
Zone
ZEITSCHALTUHR
+ ZEITSCHALTUHR
ERWEITERUNG 6 ZONEN + ZEITSCHALTUHR
BEDIENUNGSANLEITUNG

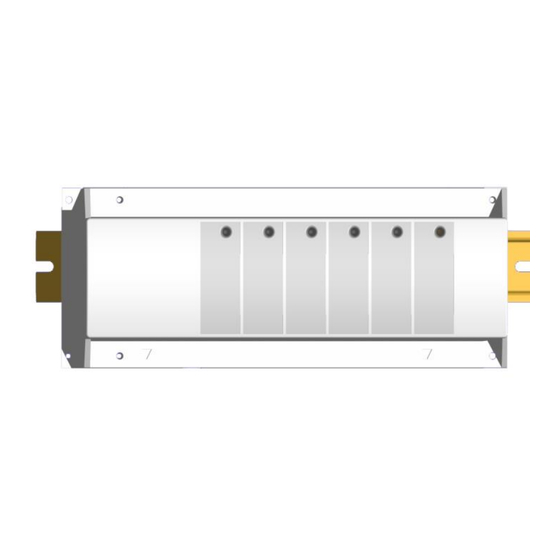

Regelverteiler Basis, 6 Zonen, 24VAC für NC-Stellantriebe (stromlos
geschlossen) WFHC 013
TECHNISCHE DATEN
Betriebstemperatur 0°C - 50°C
Schutzart Schutzklasse I - IP20
Betriebsspannung 24 VAC +/- 10%
Klemmleiste für Pumpe und Zubehör
Relais: 2 potentialfreie Schaltkontakte 8A, 250VAC
Klemmleiste Zonen:
6 unabhängige Zonen. Die maximale Schaltleistung
Ausgang
jeder Zone hängt von den angeschlossenen
Stellantrieben ab. Die maximal zulässige
Stromaufnahme für alle angeschlossenen
Stellantriebe beträgt 2,5A.
FUNKTION
Dieser Regelverteiler für sechs Zonen verfügt über alle relevanten
elektrischen Anschlüsse für Fußbodenheizungssysteme. Er kann auf
einer DIN-Schiene oder direkt an der Wand montiert werden. Der
Regelverteiler verbindet die Raumthermostate mit den entsprechenden
Stellantrieben. Der Betriebszustand der Stellantriebe wird jeweils durch
eine LED angezeigt. Mit Hilfe der Anschlüsse A und B lässt sich die
Steuerleitung von Thermostaten über eine externe Zeitschaltuhr
ansteuern. Sobald eine Zone (Raum) Wärme benötigt, wird ein Relais mit
zwei potenzialfreien Kontakten aktiviert (Pumpe, Wärmeerzeuger
(Kessel) usw.). Weitere Zonen (Räume) lassen sich durch Anschließen
der modularen Regelverteiler Erweiterung 24 VAC hinzufügen.
LED ANZEIGE
- Heizbetrieb (Wärmebedarf bzw. Wasser zirkuliert über Heizkreis)
Grün:
D
