USER GUIDE
MASTER 6 ZONES RF
BEDIENUNGSANLEITUNG
Regelverteiler „Funkline"
GUIDE D'UTILISATION
MASTER 6 ZONES RF
BRUKSANVISNING
MASTER 6 ZONES RF
GEBRUIKERSHANDLEIDING
MASTER 6 ZONES RF
РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
ОСНОВНОЙ КОММУТАЦИОННЫЙ РАДИОМОДУЛЬ НА 6 ЗОН
BT-M6Z02-RF 230V/24V
GB
3-9
DE
10-16
FR
17-23
SE
24-30
NL
31-37
RU
38-44

Werbung

loading

Verwandte Anleitungen für Watts BT-M6Z02-RF 230V/24V

Inhaltszusammenfassung für Watts BT-M6Z02-RF 230V/24V

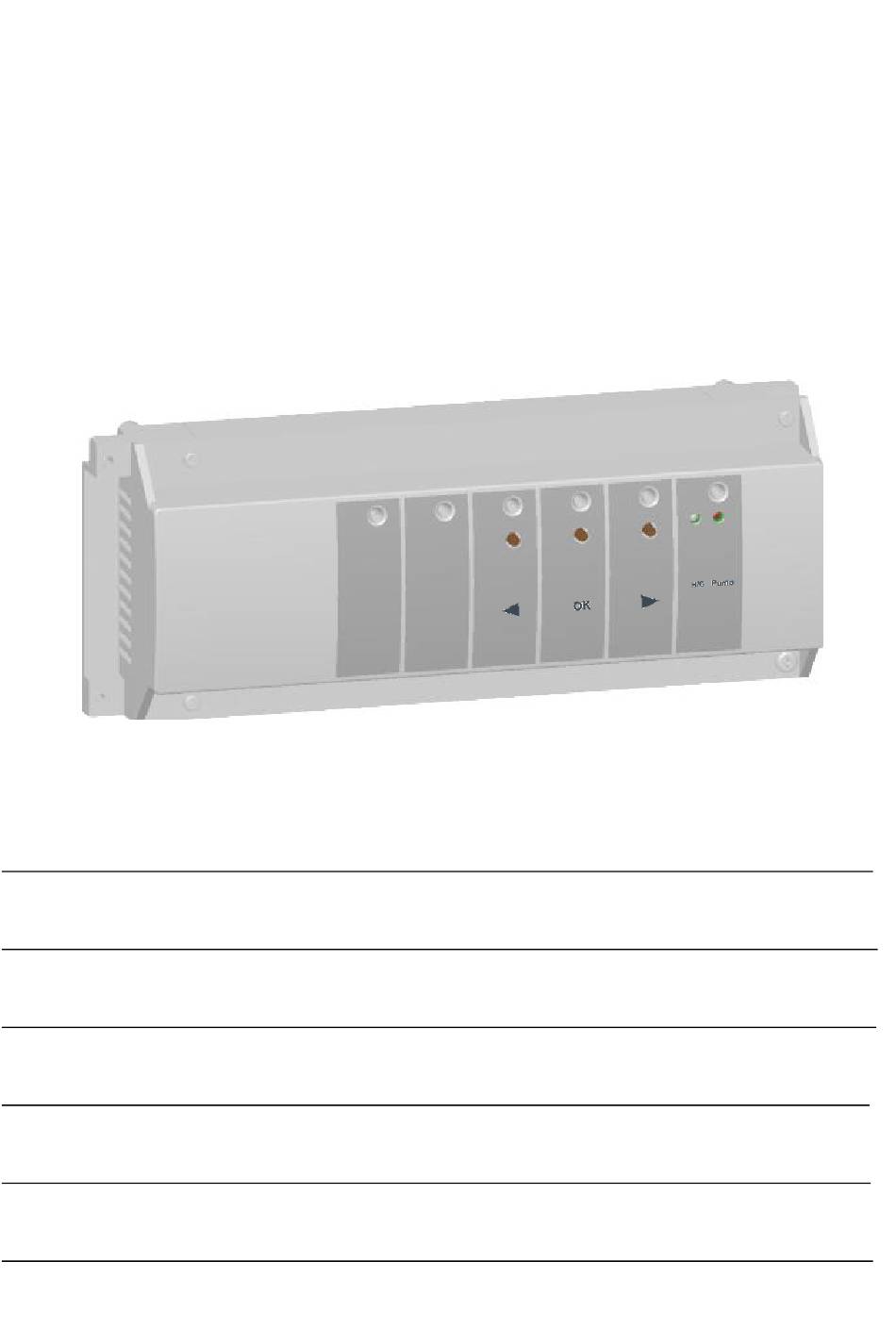

  • Seite 1 BT-M6Z02-RF 230V/24V USER GUIDE MASTER 6 ZONES RF BEDIENUNGSANLEITUNG Regelverteiler „Funkline“ 10-16 GUIDE D‘UTILISATION MASTER 6 ZONES RF 17-23 BRUKSANVISNING MASTER 6 ZONES RF 24-30 GEBRUIKERSHANDLEIDING MASTER 6 ZONES RF 31-37 РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ ОСНОВНОЙ КОММУТАЦИОННЫЙ РАДИОМОДУЛЬ НА 6 ЗОН...
  • Seite 3 1. USER GUIDE Wireless (RF 868MHz) connecting boxes specially designed to control your Under Floor Heating managed by Normally Closed actuators. Possibility to extend easily the number of zones up to 12, with the extension module. Work in combination with our RF thermostat range (Digital and Basic) 2.
  • Seite 4 5.1 WIRING ASSEMBLY DIAGRAM 230V Up to 12 RF antenna connection EXTENSION MODULE N PE L Boiler free Power Supply 230Vac 230Vac 230Vac 230Vac contact 230Vac 50Hz 4 actuators max per zone Pump 230Vac 50Hz 24 actuators...
  • Seite 5 5.2 WIRING ASSEMBLY DIAGRAM 24V Up to 12 EXTENSION MODULE Pump 230Vac 50Hz Transformer 230 / 24V 60VA N PE L 24Vac 24Vac 24Vac 24Vac Power Supply 230Vac 50Hz N PE L External Power Supply 230Vac 50Hz...
  • Seite 6 6. HOW TO INSTALL CORRECTLY YOUR RF SYSTEM Careful! Careful! The active antenna sensitivity will be reduced if it The active antenna shouldn’t be placed inside the mounted in horizontal position. metallic box. Metallic Box Metallic Box  Careful! Good The active antenna must be mounted vertically.
  • Seite 7 7. SYSTEM POSSIBILITIES: A. Without touchscreen UFH1 UFH1 Slave 6 or 12 zones Slave 6 or 12 zones UFH1 UFH1 Slave 6 or 12 zones A slave 1 zone could be:  A boiler  A receiver 1 zone linked with a thermostat Master 6 or 12 zones ...
  • Seite 8 8. RF INITIALIZATION (linking RF products to master-slave) A. Thermostats link: To enter RF Initialization Mode for thermostats, press the (OK) during 10 s, then the green LED blinking cursor must be appear (The LED 1 must be blink in green). Note: If it’s the first “RF initialization”...
  • Seite 9 Erase master link: Use this function to erase master code. In ‘Run mode’, press (►) key during 10 seconds to enter in RF initialization mode for master, then the red LEDS of zone are blinking; Then user has to press the 2 keys (◄) and (ok) during 5 seconds; (system should go out of master RF initialization mode).
  • Seite 10 1. BEDIENUNGSANLEITUNG Funk-Regelverteiler (868MHz) für Einzelraumtemperaturregelung in Verbindung mit „Funkline” Funk- Raumthermostaten und stromlos geschlossenen (NC), elektrothermischen Stellantrieben, 230V AC. Die Anzahl der Zonen kann durch Kombination mit den optionalen Erweiterungsmodulen erhöht werden. Maximal 12 Zonen. 2. TECHNISCHE DATEN Modell BT-M6Z02-RF 230V BT-M6Z02-RF 24V Betriebstemperatur...
  • Seite 11 5.1 VERDRAHTUNG UND ANSCHLÜSSE 230V max. 12 Anschluß Funkantenne Erweiterungsmodul 4 oder 6 Zonen N PE L Kessel 230Vac 230Vac 230Vac 230Vac potentialfreier Kontakt Max. 4 Stellantriebe je Zone Pumpe 230Vac 50Hz...
  • Seite 12 5.2 VERDRAHTUNG UND ANSCHLÜSSE 24V max. 12 Anschluß Funkantenne Erweiterungsmodul 4 oder 6 Zonen Pumpe 230Vac 50Hz Transformer 230 / 24V 60VA N PE L 24Vac 24Vac 24Vac 24Vac Spannungsversorgung 230Vac 50Hz N PE L Externe Spannungsversorgung 230Vac 50Hz...
  • Seite 13 6. INSTALLATION DES FUNKEMPFÄNGERS Ungünstig! Ungünstig! Montage im Verteilerschrank. Montage horizontal neben Verteilerschrank. Verteilerschrank Verteilerschrank  Ungünstig! Montage am Verteilerschrank. Montage 50cm vertikal neben Verteilerschrank. Verteilerschrank Verteilerschrank 50 cm Für eine maximale Empfangsleistung der Antenne sollte diese mit einem Abstand von mindestens 50cm zu metallischen Oberflächen oder vertikalen metallischen Rohren, installiert werden.
  • Seite 14 7. ÜBERSICHT SYSTEME: A. Ohne Zentrale Bedieneinheit Touchscreen “Funkline” UFH1 UFH1 Slave 6 oder 12 Zonen Slave 6 oder 12 Zonen UFH1 UFH1 Slave 6 oder 12 Zonen Ein Slave 1 Zone kann sein:  Ein/AUS Kessel  Ein Einzelempfänger mit Thermostat Master 6 oder 12 Zonen ...
  • Seite 15 8. FUNK-KONFIGURATIONEN A. Funk-Konfiguration Raumthermostate: Um in den Konfigurationsmodus des Funk-Regelverteilers zu wechseln, drücken sie ca. 10 sec. die Taste (OK). Im Konfigurationsmodus fängt die erste LED grün zu blinken an. Bemerkungen: Bevor sie mit der Zuordnung der Thermostate zum Funk-Regelverteiler beginnen, sollten alle Raumthermostate ausgeschaltet sein.
  • Seite 16 Löschfunktion Raumthermostate: Mit dieser Funktion können sie einen oder mehrere Raumthermostate wieder entfernen. Wählen sie im Konfigurationsmodus (Funk-Konfiguration) die zu Löschende Zone durch navigieren mit den Tasten (◄) oder (►) aus. Grün blinkende LED markiert die Zone. Drücken sie für 5 sec. gleichzeitig die Tasten (◄) und (►).
  • Seite 17 1. DESCRIPTION Boîte de connexion (Master) radio fréquence (868MHz) spécialement conçue pour gérer votre chauffage par le sol avec des vannes normalement fermées. Possibilité d’étendre facilement le nombre de zones jusqu’à 12 avec le module d’extension. Il fonctionne en combinaison avec notre gamme de thermostat radio fréquence (digital et basique) 2.
  • Seite 18 5.1 SCHEMA DE CABLAGE 230V Jusqu’à Connexion de l’antenne RF MODULE D’EXTENSION N PE L Chaudière Alimentation 230Vac 230Vac 230Vac 230Vac contact libre 230Vac 50Hz 4 vannes max par zone Pompe 230Vac 50Hz 24 vannes Max...
  • Seite 19 5.2 SCHEMA DE CABLAGE 24V Jusqu’à Connexion de l’antenne RF MODULE D’EXTENSION Pompe 230Vac 50Hz Transformateur 230 / 24V 60VA N PE L 24Vac 24Vac 24Vac 24Vac Alimentation 230Vac 50Hz N PE L Alimentation externe 230Vac 50Hz...
  • Seite 20 6. COMMENT INSTALLER CORRECTEMENT VOTRE SYSTEME ATTENTION! ATTENTION! L’antenne de doit pas être placer à l’intérieur La sensibilité de l’antenne sera réduite si elle d’une boîte métallique. montée horizontalement Boîte métallique Boîte métallique  ATTENTION! CORRECT L’antenne doit être montée verticalement. L’antenne ne doit pas être montée près de parties metalliques.
  • Seite 21 7. SYSTEMES POSSIBLES: A. Sans centrale UFH1 UFH1 Réseau local Réseau local Slave 6 or 12 zones Slave 6 ou 12 zones UFH1 UFH1 Réseau local Slave 6 ou 12 zones Un slave 1 zone peut être:  Une chaudière ...
  • Seite 22 8. INITIALISATION RF (Appairage RF des produits avec les master-slave) A. Appairage des thermostats: Pour entrer dans le mode d’appairage des thermostats, appuyer 10s sur la touche (OK); le voyant vert clignote alors en vert (le voyant 1 du master doit clignoter vert) Note: Si c’est la première initialisation RF, tous les voyants doivent être éteints.
  • Seite 23 Exercice des vannes: Pour éviter que les vannes ne coincent, chaque vanne sera activée 5 minutes par jour. Fonction de suppression de thermostat. Avec cette fonction, vous pouvez supprimer un ou plusieurs thermostats de votre installation. Dans le menu “RF init”, choisissez la zone à supprimer en déplaçant le curseur clignotant puis appuyez en même temps sur les touches (◄) et (►) pendant 5 secondes.
  • Seite 24 1. BRUKSANVISNING Trådlös (RF 868 MHz) kopplingsbox specialkonstruerad för att kontrollera din golvvärme styrd av styrdon av NC- typ (strömlöst stängda). Antalet zoner kan enkelt byggas ut till max tolv med hjälp av utbyggnadsmodulen. Drivs i kombination med vår RF-termostatserie (i digitalt utförande och grundutförande) 2.
  • Seite 25 5.1 KOPPLINGSSCHEMA 230V Max 12 RF-antennförbindelse UTBYGGNADSMODUL N PE L Panna Strömkälla -fri kontakt 230 VAC 50 Hz Max 4 styrdon per zon Pump 230 VAC 50 Hz Max 24 styrdon...
  • Seite 26 5.2 KOPPLINGSSCHEMA 24V Max 12 RRF-antennförbindelse UTBYGGNADSMODUL Pump Transformator 230Vac 50Hz 230 / 24V 60VA N PE L 24Vac 24Vac 24Vac 24Vac Spänningsförsörjning 230Vac 50Hz N PE L Extern Spänningsförsörjning 230Vac 50Hz...
  • Seite 27 6. KORREKT INSTALLATION AV RF-SYSTEMET Var försiktig! Var försiktig! Den aktiva antennen bör ej placeras inuti Känsligheten hos den aktiva antennen minskas om fördelarskåpet. den monteras i lodrätt läge. Fördelarskåp Fördelarskåp  Var försiktig! Den aktiva antennen måste monteras vågrätt. Den aktiva antennen bör inte monteras nära metallföremål.
  • Seite 28 7. SYSTEMMÖJLIGHETER: A. Utan Central UFH1 UFH1 Slav 6 eller 12 zoner Slav 6 eller 12 zoner UFH1 UFH1 Slav 6 eller 12 zoner En slav 1-zon kan vara:  En panna  En mottagare 1-zon parad med en termostat Master 6 eller 12 zoner ...
  • Seite 29 8. RF-INITIERING (koppla RF-produkter till master-slav-enhet) A. Koppla termostater: För att starta RF-initieringsläge för termostater, tryck på (OK) i 10 sekunder. Sedan ska den gröna LED-lampans blinkande markör visas (LED-lampa 1 blinkar grönt). Obs! Om det är den första "RF-initieringen" ska alla andra LED-lampor vara släckta. Om en "RF-initiering"...
  • Seite 30 Ventilmotion: För att undvika att ventilen fastnar, aktiveras varje ventil 5 minuter varje dag. Funktion för radering av termostat: Med denna funktion kan du ta bort en eller flera termostater i din anläggning. I menyn "RF init" väljer du zon som ska tas bort med hjälp av den blinkande markören och trycker samtidigt 5 ◄...
  • Seite 31 1. GEBRUIKERSHANDLEIDING Draadloze (RF 868 MHz) aansluitunits voor het regelen van uw vloerverwarming met 'normaal gesloten'- afsluiters. Uitbreidbaar tot 12 zones met een uitbreidingsmodule. Werkt in combinatie met onze RF-thermostaten (Digitaal en Basic) 2. TECHNISCHE SPECIFICATIES BT-M6Z02-RF 230V BT-M6Z02-RF 24V Gebruikstemperatuur 0 °C tot 50 °C Proportioneel integrerende regeling of hystereseregeling.
  • Seite 32 5.1 AANSLUITSCHEMA 230 V max. 12 aansluiting RF-antenne UITBREIDINGSMODULE N PE L Boiler vrij Netvoeding 230 Vac 230 Vac 230 Vac 230 Vac contact 230 Vac 50 Hz 4 afsluiters max per zone Pomp 230 Vac 50 Hz 24 afsluiters...
  • Seite 33 5.2 AANSLUITSCHEMA 24V max. 12 UITBREIDINGSMODULE Pomp UFH- 230 Vac 50 Hz transformato 230 / 24 V 60 VA N PE L 24 Vac 24 Vac 24 Vac 24 Vac Netvoeding 230 Vac 50 Hz N PE L Externe voeding 230 Vac 50 Hz...
  • Seite 34 5. CORRECTE INSTALLATIE VAN HET RF-SYSTEEM Let op: Let op: De actieve antenne is minder gevoelig in Monteer de actieve antenne niet in het metalen horizontale positie. omhulsel. Metalen omhulsel Metalen omhulsel  Let op: Goed Monteer de actieve antenne verticaal. Monteer de actieve antenne niet in de buurt van metalen onderdelen.
  • Seite 35 6. MOGELIJKHEDEN VAN HET SYSTEEM: A. Zonder touchscreen UFH1 UFH1 Slave met 6 of 12 Slave met 6 of 12 zones zones UFH1 UFH1 Slave met 6 of 12 zones 1 zone van een slave kan zijn:  een boiler ...
  • Seite 36 7. RF-INITIALISATIE (RF-producten koppelen aan master-slave) A. Thermostaten koppelen: Om de RF-initialisatiemodus voor thermostaten te starten, drukt u tien tellen lang op (OK), dan begint de groene LED te knipperen (LED 1 moet groen knipperen). Let op: Als dit de eerste “RF-initialisatie” is, moeten alle overige LED uit zijn. Heeft u al eerder “RF-initialisaties”...
  • Seite 37 Open het menu “RF init” en selecteer de zone die u wilt verwijderen aan de hand van de knipperende cursor en druk vijf tellen lang tegelijk op de knoppen (◄) en (►). Dan doven de LED(s) van de zone(s) waar de thermostaat aan as gekoppeld.
  • Seite 38 1. ОБЛАСТЬ ПРИМЕНЕНИЯ Коммутационный радиомоудуль с радиочастотой 868МГц предназначен для регулирования температуры в помещениях в комбинации с комнатными радиотермостатами серии ВТ-02ХХ-RF и электротермическими сервоприводами в системах напольного отопления (теплые полы). Количество регулируемых контуров отопления (зон) может быть увеличено при подключении дополни- тельных...
  • Seite 39 5.1 СХЕМА ПОДКЛЮЧЕНИЯ 230В До 12 термостатов Антенна ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ N PE L Котел Напряжение 230Vac 230Vac 230Vac 230Vac (беспотенциальный 230В~, 50Гц контакт) До 4 сервоприводов на зону Насос 230В~, 50Гц До 24 сервоприводов...
  • Seite 40 5.2 СХЕМА ПОДКЛЮЧЕНИЯ 24В До 12 термостатов ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ Насос Трансформа 230В 50Гц тор 230 / 24В 60ВA N PE L 24Vac 24Vac 24Vac 24Vac Напряжение 230В~, 50Гц N PE L Напряжение 230В~ 50Гц...
  • Seite 41 5. МОНТАЖ МОДУЛЯ неправильно! НЕПРАВИЛЬНО Нельзя монтировать антенну в шкафу. Качество приема сигнала ухудшится при горизонтальном монтаже антенны. Металлический шкаф Металлический шкаф  неправильно! ПРАВИЛЬНО Монтаж в вертикальном положении Нельзя монтировать антенну на стенке шкафа. в 50см от шкафа Металлический шкаф Металлический...
  • Seite 42 6. ВОЗМОЖНОСТИ ПРИМЕНЕНИЯ: A. Без центрального модуля BT-CT02-RF UFH1 UFH1 Подчиненный модуль Подчиненный модуль (Slave) на 6 - 12 зон (Slave) на 6 - 12 зон зон UFH1 UFH1 Подчиненный модуль (Slave) на 6 - 12 зон В качестве однозонного Slave: ...
  • Seite 43 7. РАДИОИНИЦИАЛИЗАЦИЯ A. Комнатные термостаты: Для перехода в режим инициализации (установка радиосвязи между модулем и другими приборами) термостатов нажмите кнопку (OK) в течении 10 секунд пока диод 1-ой зоны не замигает зеленым цветом. Внимание: Если это первая инициализация, то все другие диоды не должны светиться. Если...
  • Seite 44 8. СПЕЦИАЛЬНЫЕ ФУНКЦИИ Задержка запуска насоса Для предотвращения повреждения насоса и снижения шумов в системе насос включается через одну минуту после поступления сигнала нагрева от одной из зон. Это время необходимо для открытия сервоприводом контура подключенной зоны. Вниманиe: при 24-часовом простое насоса реле запустит его на 1 минуту в первый раз через 36 часов простоя, а...
  • Seite 45 MASTER 6 or 12 ZONES Thermostat (type, Zone number Room Information number…) Zone 1 Zone 2 Zone 3 Zone 4 Zone 5 Zone 6 Zone 7 Zone 8 Zone 9 Zone 10 Zone 11 Zone 12 SLAVE 6 or 12 ZONES Thermostat (type, Zone number Room...
