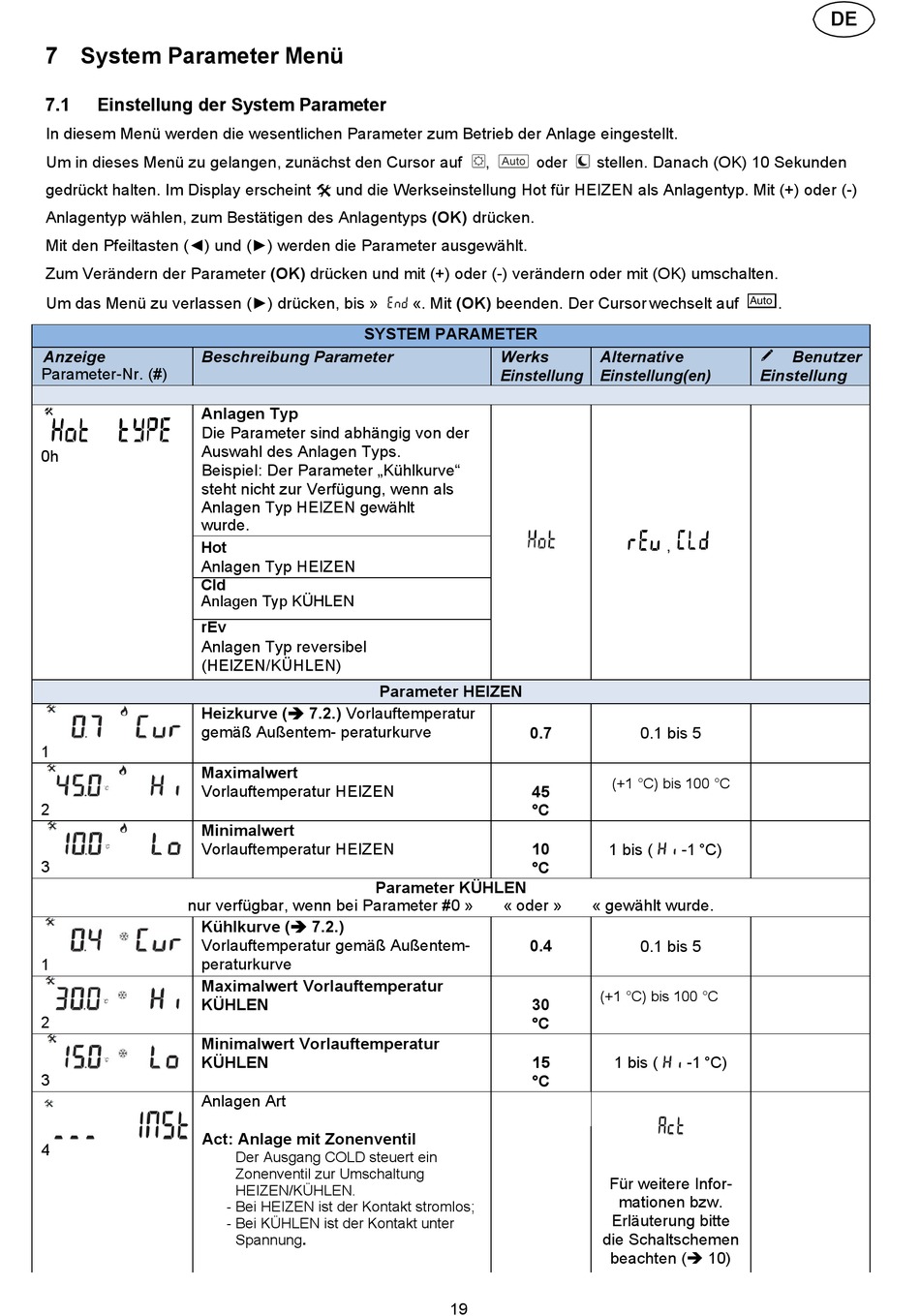

7 System Parameter Menü
7.1

Einstellung der System Parameter

In diesem Menü werden die wesentlichen Parameter zum Betrieb der Anlage eingestellt.
Um in dieses Menü zu gelangen, zunächst den Cursor auf
gedrückt halten. Im Display erscheint  und die Werkseinstellung Hot für HEIZEN als Anlagentyp. Mit (+) oder (-)
Anlagentyp wählen, zum Bestätigen des Anlagentyps (OK) drücken.
Mit den Pfeiltasten (◄) und (►) werden die Parameter ausgewählt.
Zum Verändern der Parameter (OK) drücken und mit (+) oder (-) verändern oder mit (OK) umschalten.
Um das Menü zu verlassen (►) drücken, bis »
Anzeige Beschreibung Parameter
Parameter-Nr. (#)
Anlagen Typ
Die Parameter sind abhängig von der
Auswahl des Anlagen Typs.
0h
Beispiel: Der Parameter „Kühlkurve"
steht nicht zur Verfügung, wenn als
Anlagen Typ HEIZEN gewählt
wurde.
Hot
Anlagen Typ HEIZEN
Cld
Anlagen Typ KÜHLEN
rEv
Anlagen Typ reversibel
(HEIZEN/KÜHLEN)
Heizkurve ( 7.2.) Vorlauftemperatur
gemäß Außentem- peraturkurve
1
Maximalwert
Vorlauftemperatur HEIZEN
2
Minimalwert
Vorlauftemperatur HEIZEN
3
nur verfügbar, wenn bei Parameter #0 »
Kühlkurve ( 7.2.)
Vorlauftemperatur gemäß Außentem-
1 peraturkurve
Maximalwert Vorlauftemperatur
KÜHLEN
2
Minimalwert Vorlauftemperatur
KÜHLEN
3
Anlagen Art
Act: Anlage mit Zonenventil
4
SYSTEM PARAMETER
Parameter HEIZEN
Parameter KÜHLEN
Der Ausgang COLD steuert ein
Zonenventil zur Umschaltung
HEIZEN/KÜHLEN.
- Bei HEIZEN ist der Kontakt stromlos;
- Bei KÜHLEN ist der Kontakt unter
Spannung.
, oder
«. Mit (OK) beenden. Der Cursor wechselt auf
Werks
Einstellung
0.7
45
°C
10
°C
« oder »
0.4
30
°C
15
°C
19
stellen. Danach (OK) 10 Sekunden
Alternative
Einstellung(en) Einstellung
,
0.1 bis 5
(+1 °C) bis 100 °C
1 bis ( -1 °C)
« gewählt wurde.
0.1 bis 5
(+1 °C) bis 100 °C
1 bis ( -1 °C)
Für weitere Infor-
mationen bzw.
Erläuterung bitte
die Schaltschemen
beachten ( 10)
