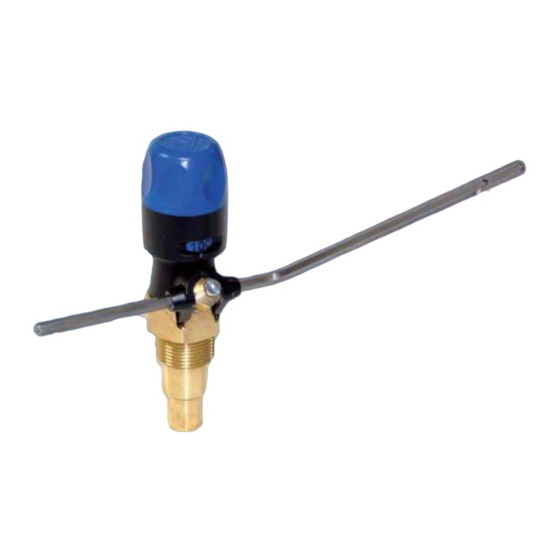

Watts RT10N Bedienungsanleitung
Feuerungsregler
Verwandte Anleitungen für Watts RT10N
Inhaltszusammenfassung für Watts RT10N

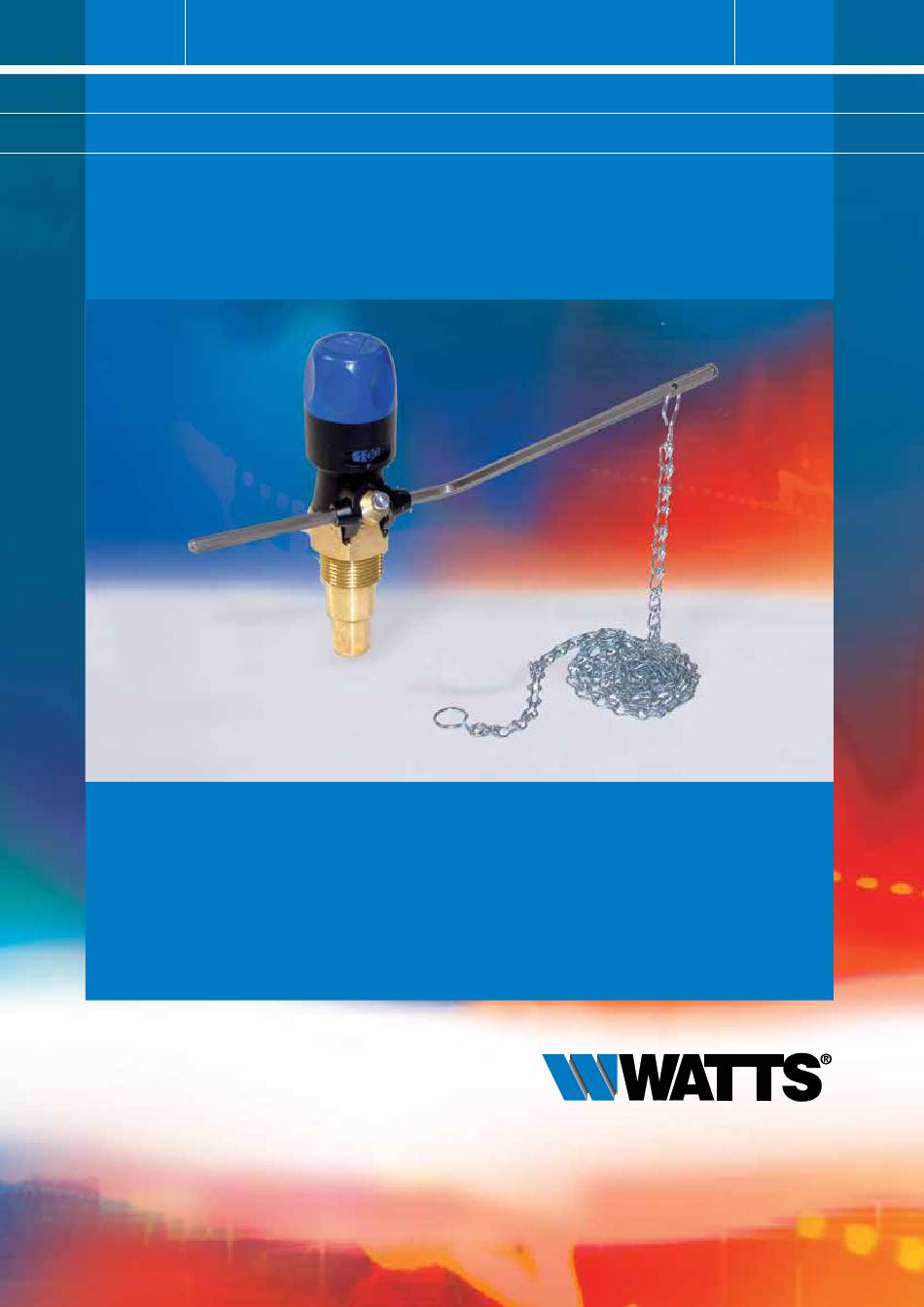

- Seite 1 Feuerungsregler rT10n Eigenschaften: • Kompaktes und Ergonomisches Design • Max. Zugkraft 1000g bei einem Hebelweg von 60mm • Max. Zugkraft 750g bei einem Hebelweg von 80mm • Einfache Einstell- und Ablesbarkeit der gewünschten Temperatur • Vertikale/Horizontale Einbaumöglichkeit...
- Seite 2 FEUERUNGSREGLER RT10N Beschreibung Feuerungsregler werden eingesetzt bei Festbrennstoff- und Wechselbrandkesseln. Sie regeln die Luftzufuhr für die Verbrennung und damit die Vorlauftemperatur durch Öffnen bzw. Schließen der Belüftungsklappe. RT10N Feuerungsregler für Festbrennstoff- und Wechselbrandkessel. Einstellungsbereich: 30°C – 100°C. Anschluss: G3/4". Type Artikel-Nr. Hebelweg Kettenlänge rT10N 10030719 60 - 80 mm 125 cm Funktion Eine Temperaturänderung bewirkt eine Ausdehnung bzw. Kontraktion des Messstoffes im Fühlerelement. Diese wird über ein Gelenk auf den Hebel übertragen, welcher die Belüftungsklappe öffnet oder schließt. Montage Der Feuerungsregler kann am Wärmeerzeuger horizontal oder vertikal angebracht werden. Bei horizontaler Montage (Bild 1) muss die Fixierschraube nach unten zeigen, hier wird die Temperatur im oberen Fenster abgelesen. Bei vertikaler Montage (Bild 2) muss die Fixierschraube nach vorne zeigen dann wird die Temperatur im vorderen Fenster abgelesen. Um das Verpackungsvolumen zu beschränken wird der Feuerzugregler mit abgenommener Hebelstange geliefert.
- Seite 3 FEUERUNGSREGLER RT10N Aufbau Aufbau Fühlerelement Tauchhülse Gehäuse Feder Stift Hebelhalterung Einstellknopf Hebel Hebelbefestigungsschraube Werkstoffe Tauchhülse Messing CW 617N Einstellknopf und Gehäuse schlagfester Kunststoff Hebel und Kette galvanisierter Stahl Anschluss UNI-ISO228-1, G3/4" Abmessungen [mm] RT10N L = 135 mm, Position A L (B pozíció) = 135 L = 100 mm, Position B L (A pozíció) = 100 Hebelweg Position 60mm А...
- Seite 4 Watts Industries Deutschland GmbH Godramsteiner Hauptstr. 167 • 76829 Landau Tel.: +49 (0) 6341 9656 0 E-mail: WIDE@wattswater.com www.wattsindustries.com • www.wattswater.de...
