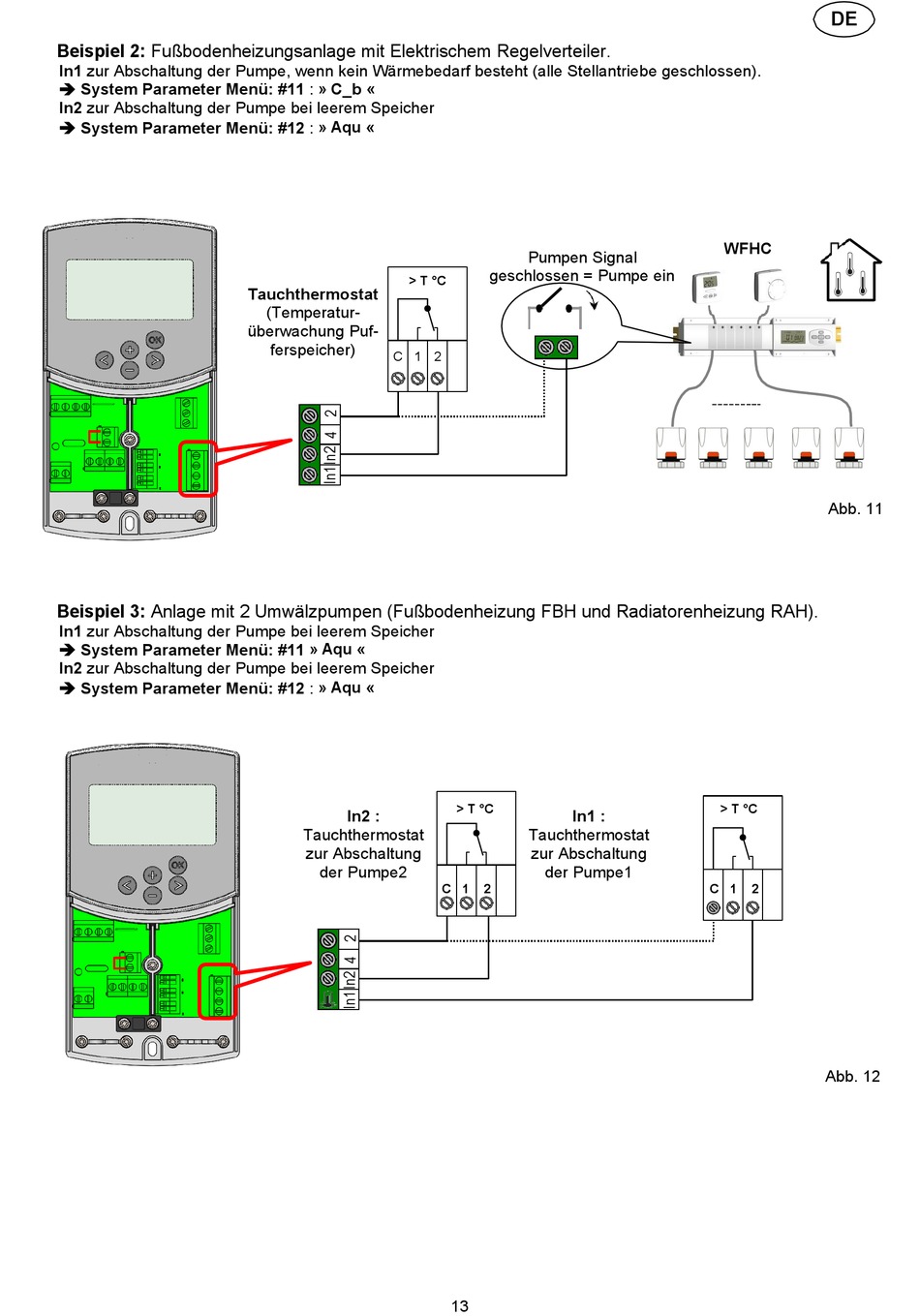

Beispiel 2: Fußbodenheizungsanlage mit Elektrischem Regelverteiler.
In1 zur Abschaltung der Pumpe, wenn kein Wärmebedarf besteht (alle Stellantriebe geschlossen).
 System Parameter Menü: #11 : » C_b «
In2 zur Abschaltung der Pumpe bei leerem Speicher
 System Parameter Menü: #12 : » Aqu «
Beispiel 3: Anlage mit 2 Umwälzpumpen (Fußbodenheizung FBH und Radiatorenheizung RAH).
In1 zur Abschaltung der Pumpe bei leerem Speicher
 System Parameter Menü: #11 » Aqu «
In2 zur Abschaltung der Pumpe bei leerem Speicher
 System Parameter Menü: #12 : » Aqu «
> T °C
Tauchthermostat
(Temperatur-
überwachung Puf-
ferspeicher)
C 1 2
In2 :
Tauchthermostat
zur Abschaltung
der Pumpe2
Pumpen Signal
geschlossen = Pumpe ein
> T °C
In1 :
Tauchthermostat
zur Abschaltung
der Pumpe1
C 1 2
13
DE
WFHC
Abb. 11
> T °C
C 1 2
Abb. 12
