System Parameter Menü: #12 :
Der Eingang In2 kann mit einem Tauchthermostat belegt werden, welcher direkt in einen Speicher ge-
steckt werden sollte. Im Heizmodus schaltet der Thermostat die Pumpe1 ab, sofern der Speicher kein
warmes Wasser enthält. Dadurch wird die Umwälzung von kaltem Wasser in die Heizkreise vermieden.
( Abb. 10)
Ist der Tauchthermostat auf Eingang In2 aufgelegt, wird die Pumpe1 gesteuert, sofern an den
Regler nur eine Pumpe angeschlossen ist.
Werden 2 Pumpen an den Regler angeschlossen (Pumpe1 und Pumpe2) steuert der Tauchthermos-
tat auf Eingang In2 die Pumpe2.
Hinweis
-
Der Schaltausgang HEAT bleibt bei Abschalten der Pumpe durch den Tauchthermostat jedoch
weiter aktiv.
Um Probleme im Kühlmodus zu vermeiden, wird die Funktion » Aqu « automatisch deaktiviert
-
wenn der Speicher mit Kaltwasser gefüllt ist (z.B. durch eine Wärmepumpe etc.).
System Parameter Menü: #12 :
Falls der Regler zusammen mit einem Elektrischen Regelverteiler mit einem Pumpenrelais verwendet
wird, welcher die Stellantriebe der Flächenheiz/-kühlkreise steuert, kann der potentialfreie Relaisausgang
des Regelverteilers auf Eingang In2 aufgelegt werden, um die Pumpe zu steuern. Die Pumpe schaltet
dann ab, wenn alle Heizkreise geschlossen sind.
Ist der potentialfreie Relaisausgang auf Eingang In2 aufgelegt, wird die Pumpe1 gesteuert, so-
fern an den Regler nur eine Pumpe angeschlossen ist.
Werden 2 Pumpen an den Regler angeschlossen (Pumpe1 und Pumpe2) steuert der potentialfreie
Relaisausgang auf Eingang In2 die Pumpe2.

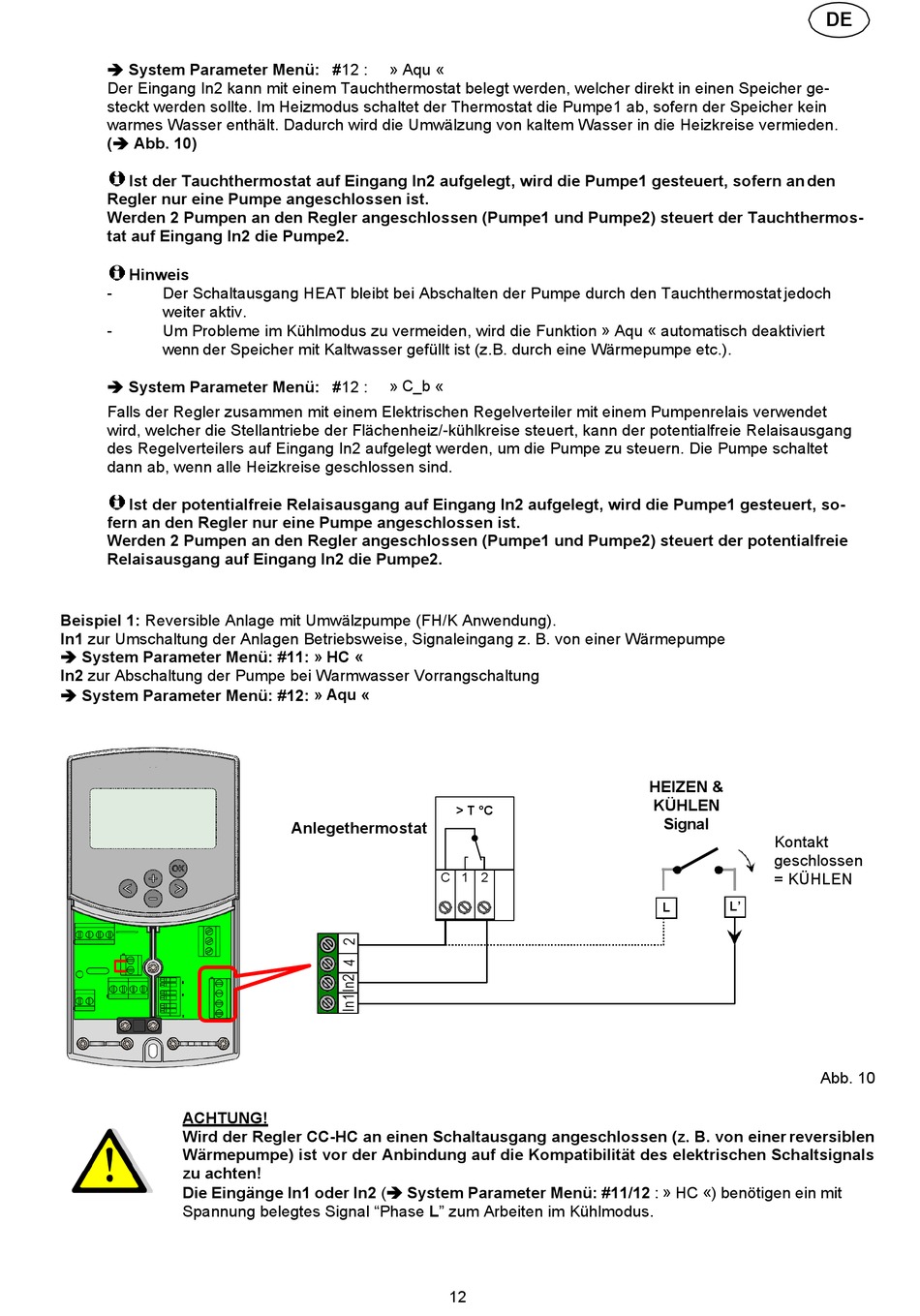

Beispiel 1: Reversible Anlage mit Umwälzpumpe (FH/K Anwendung).
In1 zur Umschaltung der Anlagen Betriebsweise, Signaleingang z. B. von einer Wärmepumpe
System Parameter Menü: #11: » HC «
In2 zur Abschaltung der Pumpe bei Warmwasser Vorrangschaltung
System Parameter Menü: #12: » Aqu «
ACHTUNG!
Wird der Regler CC-HC an einen Schaltausgang angeschlossen (z. B. von einer reversiblen
Wärmepumpe) ist vor der Anbindung auf die Kompatibilität des elektrischen Schaltsignals
zu achten!
Die Eingänge In1 oder In2 ( System Parameter Menü: #11/12 : » HC « ) benötigen ein mit
Spannung belegtes Signal "Phase L" zum Arbeiten im Kühlmodus.
» Aqu «
» C_b «
> T °C
Anlegethermostat
C
1
12
HEIZEN &
KÜHLEN
2
DE
Signal
Kontakt
geschlossen
= KÜHLEN
L'
L
Abb. 10
